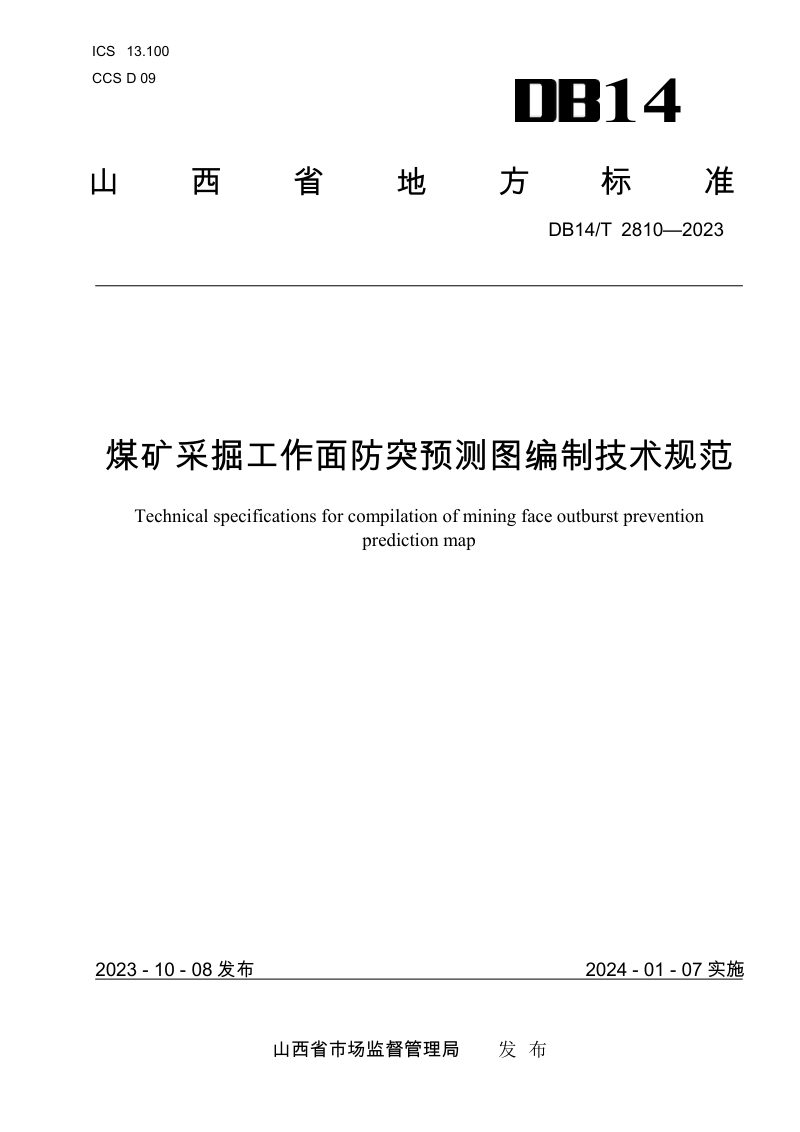

山西省《煤矿采掘工作面防突预测图编制技术规范》DB14/T 2810-2023

本规范规定了煤矿采掘工作面防突预测图的编制技术，适用于山西省辖区内突出煤层及被保护层采掘工作面与井巷揭煤工作面的图纸编制。本规范以突出煤层瓦斯地质图为基图，融合地质构造、瓦斯参数、采掘工程及综合防突措施等多元信息，形成指导防突工作的专用图纸。本规范体系完整，从术语定义、编图要求到编图方法逐一明确，并细化了井巷揭煤、煤巷掘进、采煤三类工作面各自不同的标注内容与管理要求，确保图纸能动态反映煤层赋存变化、瓦斯异常及邻近采掘扰动，为煤与瓦斯突出防治提供可视化决策依据。

图纸类型与绘制基础

本规范明确防突预测图包含突出煤层采掘工作面、井巷揭煤工作面及被保护层工作面三类。图纸以突出煤层瓦斯地质图为基图，须清晰呈现不同煤层巷道的压茬关系，并用虚线标绘待掘巷道；图面须符合相关制图标准，标注编制单位、制图人、审核人及矿总工程师签字，比例则根据工作面类型灵活选取，如揭煤平面图宜用1:500，采掘平面图宜用1:1000或1:500。

差异化标注与动态更新

本规范针对不同工作面提出详细的标注要求。井巷揭煤工作面须标注前探孔、测压孔及原始与残余瓦斯压力、含量等关键参数；煤巷掘进工作面须标绘前方100米及两侧50米范围内的构造与异常区，并反映区域和局部防突措施的竣工情况及效果检验指标；采煤工作面则侧重前方500米范围的构造与上下邻近层采掘动态。同时，本规范要求图纸每月至少更新一次，遇构造变化时须及时更新，地面调度室和井下现场均须挂设，以此指导下月防突工作。
