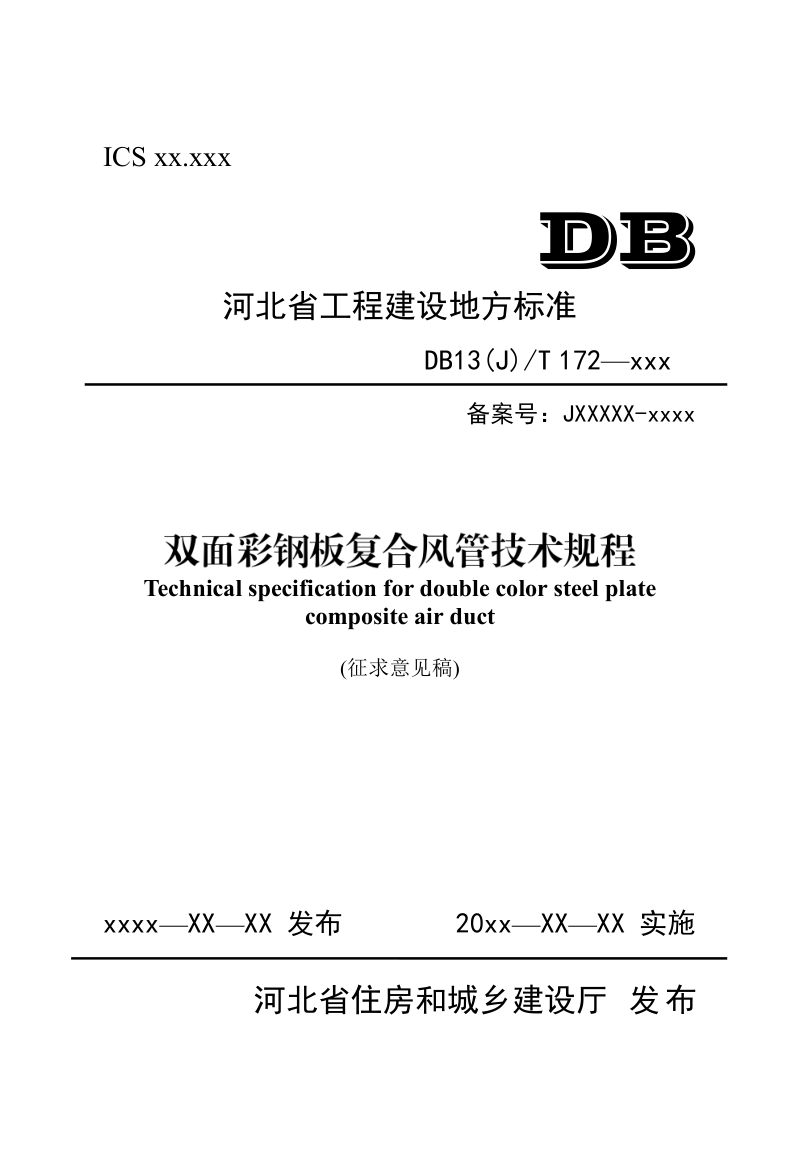

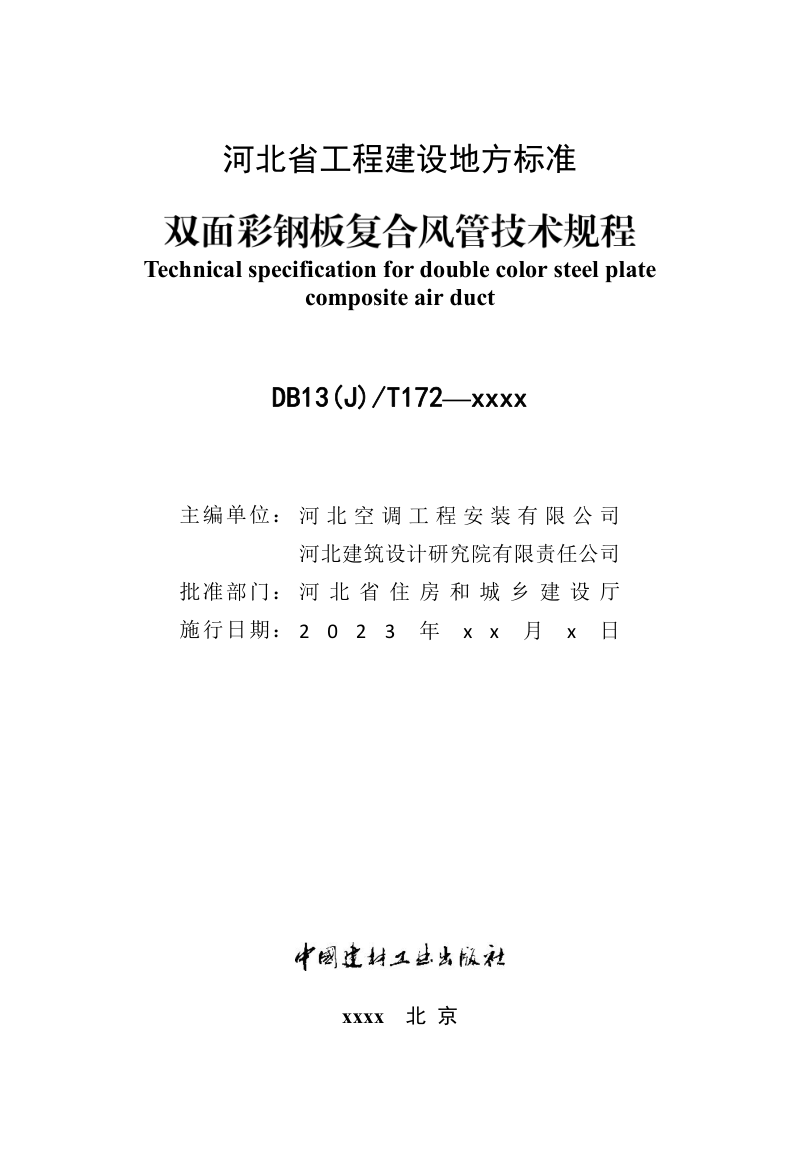

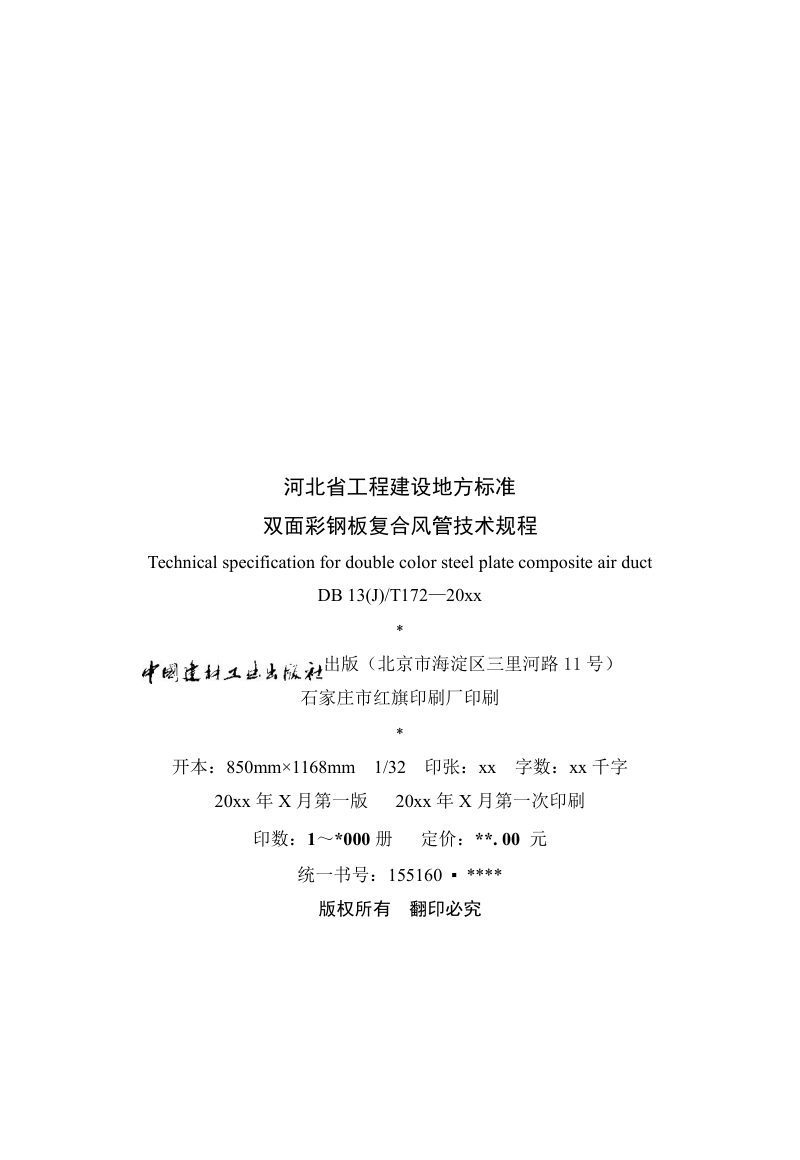

河北省《双面彩钢板复合风管技术规程》（征求意见稿）

本规程是在原《双面彩钢板复合风管技术规程》DB13(J)/T172-2014基础上修编而成的河北省工程建设地方标准，旨在规范双面彩钢板复合风管的材料选用、制作工艺、安装施工及质量检验全过程。本规程共分7章和2个附录，主要技术内容涵盖总则、术语、基本规定、风管材料、风管制作、风管安装及风管检验。本规程修编新增了风管材料独立章节，补充了BIM技术应用、装配式预制风管技术要求，增加了抗震支吊架及防火风管的技术规定，并沿用表格和图示明确了风管规格、支吊架间距、法兰选型、漏风量限值及加固条件等关键参数。本规程强调风管覆面材料必须为不燃材料，芯材燃烧性能不低于难燃B1级，同时对风管的强度和严密性检验提出了具体试验方法和量化指标。

风管制作与材料核心要求

本规程明确了双面彩钢板复合风管的构成，即内外板均为彩钢板、芯层为保温隔热耐火材料的复合结构。规程规定风管覆面材料必须为不燃材料，芯层材料需达到不燃或难燃B1级以上且对人体无害，芯材厚度不小于20mm、覆面材料厚度不小于0.2mm。法兰应按风管压力等级选用PVC槽型封闭法兰或铝合金断桥隔热法兰，法兰密封垫的选材须根据输送介质温度及系统类型（如防排烟或净化空调）分别作出规定，防排烟系统应采用不燃耐高温密封材料。风管制作宜优先采用节能高效的机械化工艺，并鼓励采用BIM技术辅助智能化生产。

风管安装与支吊架技术要求

风管安装前须完成安装方案批准、材料进场检验及安装部位技术复核等前置条件。风管接口严禁安装在墙内或楼板内，穿越防火、防爆墙体或楼板时必须设置不小于1.6mm厚的钢制防护套管，并以不燃柔性材料封堵严密。支吊架制作应采用机械加工，严禁电气焊开孔；其预埋件应位置正确、牢固可靠，并满足承重要求。抗震设防烈度6度及以上地区，防排烟和事故通风系统风管支架必须采用抗震支架。风管水平安装时支吊架最大间距按风管边长确定，垂直安装时最大间距不大于1200mm。

风管检验与严密性测试

风管的质量验收应具备相应的合格证明，包括材质、强度及严密性检测报告。主控项目要求风管在规定的试验压力下保持5分钟及以上，接缝处无开裂、整体结构无永久性变形及损伤；风管系统安装后必须进行严密性检验，漏风量应符合设计要求和本规程规定。净化空调系统N1~N5级按高压风管标准执行，N6~N9级按中压风管标准执行。风管测试需按附录规定的方法，在指定工作压力下测算漏风量及管壁变形量，并对测试结果进行评定。
