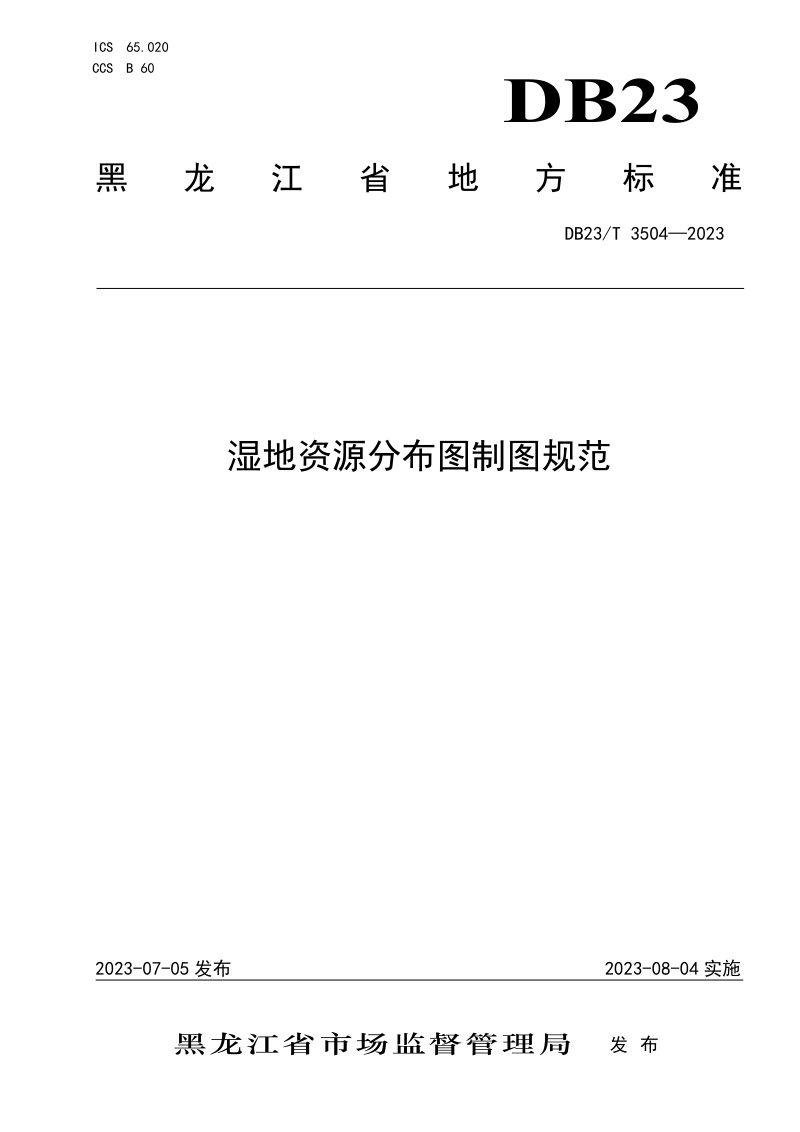

黑龙江省《湿地资源分布图制图规范》DB23/T 3504-2023

本规范确立了黑龙江省湿地资源分布图制图的全流程技术要求，覆盖数学基础、图面设置、制图要素及图式等核心环节。本规范规定，制图须采用2000国家大地坐标系与1985国家高程基准，并按比例尺分级选用相适应的地图投影方式；图面配置须严格遵循三线图廓结构，图内须规范放置图名、图签与图例，并以青、品红、黄、黑四色进行标准化表达。在内容表达上，本规范明确了基础地理要素与湿地专题要素的符号化规则，将湿地细分为森林沼泽、灌丛沼泽、沼泽草地、河流水面、湖泊水面等十种类型，并详细规定了图斑注记、自然保护地注记及野外调查样地注记的具体样式，以确保湿地资源空间分布信息的准确传递与图件成果的规范统一。

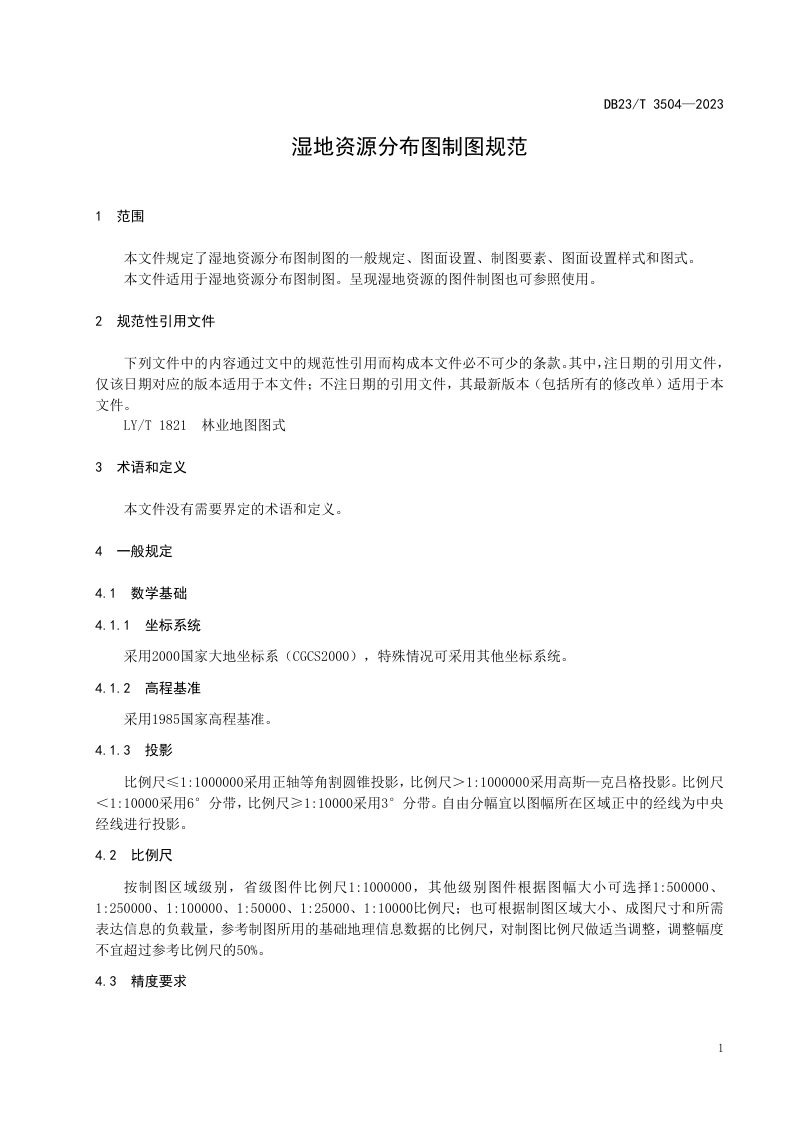

数学基础与图面配置

本规范要求制图统一采用2000国家大地坐标系和1985国家高程基准，并依据比例尺大小分别采用正轴等角割圆锥投影或高斯-克吕格投影进行分带处理。在图面设置上，本规范严格规定了三线图廓的线宽与间距，要求在图内上方放置成图单元名称、图名及湿地面积，并在右下角设置包含制图单位与人员信息的标准化图签，图例则置于图内下方，整体版面力求清晰规范。

制图要素与图式表达

本规范将湿地专题要素划分为森林沼泽、灌丛沼泽、沼泽草地、内陆滩涂、沟渠等十类，各类湿地图斑均以面状符号呈现，退耕还湿地则加注点状符号加以区分。同时，本规范对水系、居民地、交通、行政界线及自然保护地界线等基础地理要素的线型、色值作了统一要求，并对居民地名称、图斑编号、面积、斑块名称及样地编号等注记的字体与字高进行了细致规定，以图式附录的形式提供了标准化参考。
