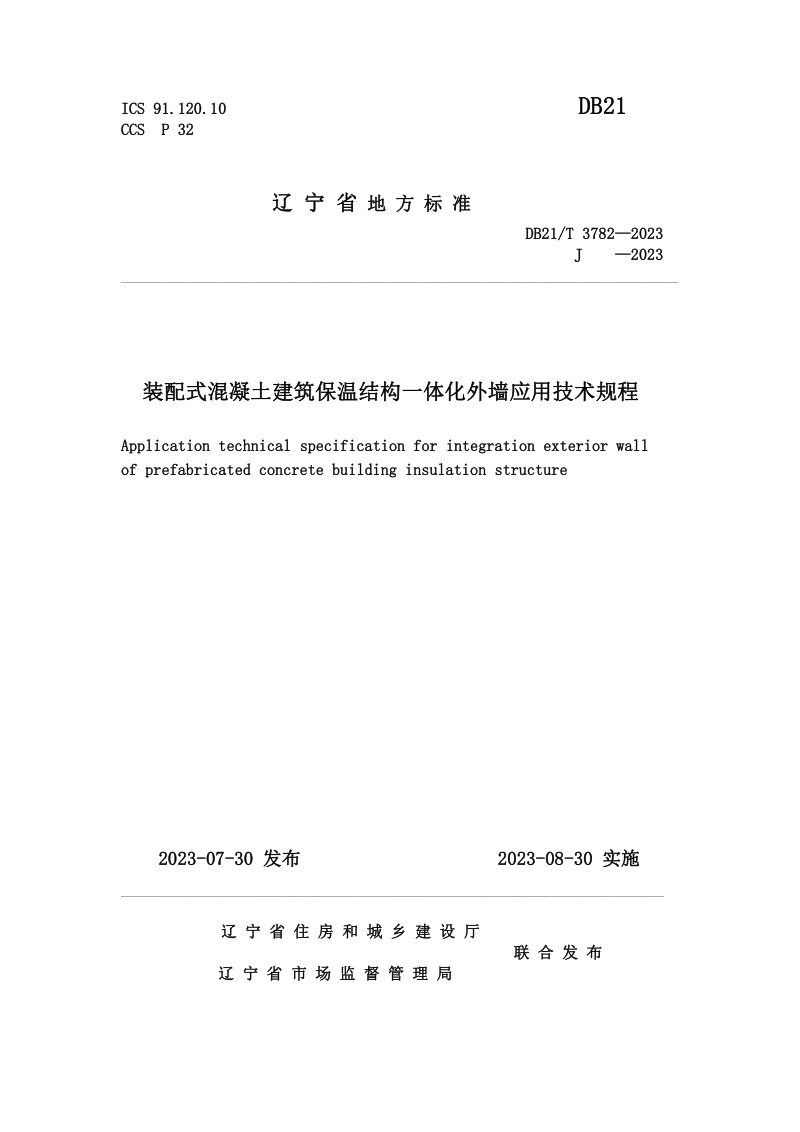

辽宁省《装配式混凝土建筑保温结构一体化外墙应用技术规程》DB21/T 3782-2023

本规程为辽宁省地方标准，旨在规范装配式混凝土建筑保温结构一体化外墙工程的设计、制作、安装与质量验收，确保工程质量安全适用、技术先进、经济合理。本规程适用于辽宁省内新建、扩建和改建的工业与民用建筑墙体工程。其核心技术在于将预制墙体与现浇混凝土结合，形成集围护、保温、结构于一体的复合外墙系统。根据预制墙体外侧保温层类型，本规程主要涵盖装配式保温模板（免拆模）系统和装配式保温装饰板系统。通过工厂化生产预制构件、现场装配化安装，规程实现了保温系统与主体结构的同步施工，从根本上解决了传统外墙保温系统易出现的开裂、脱落、渗水等质量通病，并确保保温系统与建筑同寿命。本规程对材料性能、各种空心墙构造设计、施工工艺及工程质量验收均作出了系统且严格的规定，为辽宁省装配式建筑保温结构一体化技术的推广应用提供了全面的技术支撑。

系统构成与核心构造

本规程详细规定了五种核心墙体构造，包括对拉式单面叠合保温结构一体板空心墙、内置背楞单面叠合保温结构一体板空心墙、内置背楞免拆模保温结构一体板空心墙、免拆模保温装饰一体板空心墙以及夹心保温叠合剪力墙。这些构造均采用在工厂生产的预制空心墙体，现场通过设置对拉螺栓或内置背楞等克服混凝土浇筑侧压力，在空腔内浇筑混凝土后，将剪力墙板、保温层与现浇结构结合为整体，实现了装配、预埋、免拆的结构保温一体化技术。

材料与性能要求

本规程对保温系统所涉及的材料提出了严格的技术性能要求，强调所有组成材料应由同一供应商配套供应，以确保系统相容性和质量可追溯性。规程明确规定保温芯材燃烧性能不得低于B1级，对保温模板、保温装饰板、纤维增强模板以及各类锚固件、拉结件、对拉螺栓和配套砂浆等，均分门别类地制定了外观质量、规格尺寸、力学性能和耐久性的量化指标，要求所有材料必须提供有效期内的型式检验报告，进场后应进行抽样复验，严禁使用不合格或对人体环境有害的材料。

施工与验收规定

本规程明确了装配式保温工程施工应遵循严格的工艺流程，包括测量放线、预制墙体安装、钢筋连接、对拉螺栓与背楞设置、混凝土分层浇筑与养护、孔洞封堵及饰面施工等关键环节。规程强调施工前必须编制专项施工方案，实行样板引路，并对安全文明施工提出了详细要求。在工程质量验收方面，本规程将验收划分为预制墙体安装、保温模板系统和保温装饰板系统等分项工程，明确了主控项目和一般项目的检验方法与标准，要求保温工程与主体结构同步施工、同步验收，并规定了隐蔽工程验收记录、影像资料留存等制度，确保全过程质量受控。
