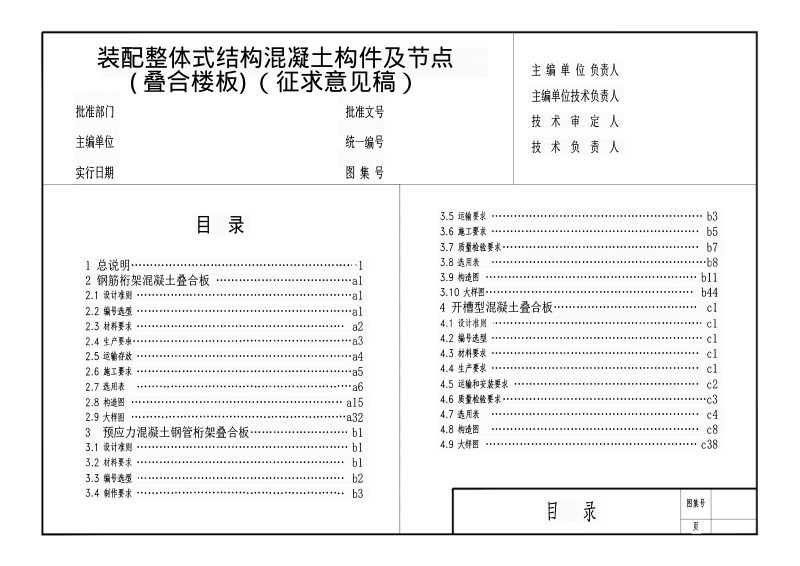

江西省《装配整体式结构混凝土构件及节点（叠合楼板）》（征求意见稿）

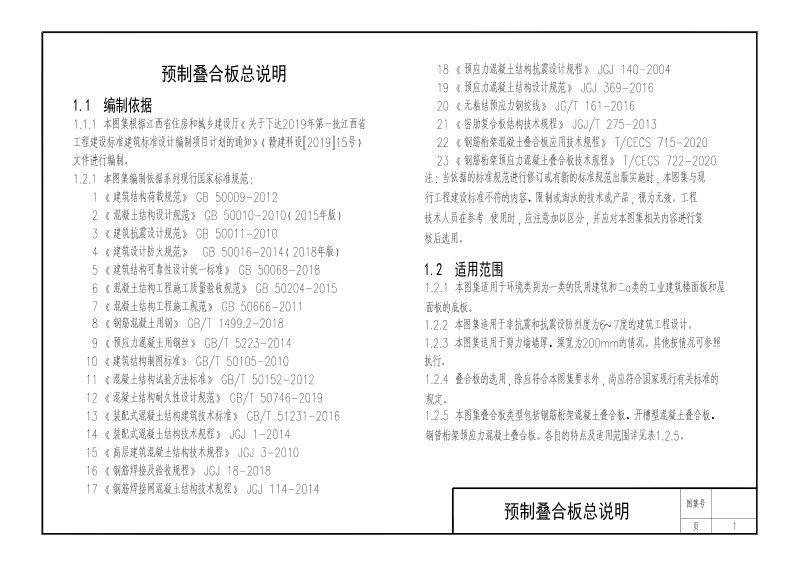

本图集是依据江西省住房和城乡建设厅相关文件编制，适用于民用与工业建筑楼面及屋面底板的装配整体式叠合板标准设计。本图集系统整合了钢筋桁架混凝土叠合板、预应力混凝土钢管桁架叠合板以及开槽型混凝土叠合板三大类型构件，统一了设计准则、材料要求、生产施工要点及质量检验标准。本图集明确叠合板为施工阶段设可靠支撑的受弯构件，安全等级二级，使用年限50年，适用于非抗震及6至7度抗震设防区。各板块均详细规定了底板厚度、混凝土强度、钢筋配置、后浇叠合层做法及结合面粗糙度等关键技术参数，并提供了标准板型编号选型方法与选用表，便于工程人员直接选用或参照设计。

三类叠合板的技术体系

本图集涵盖三种主流叠合板技术路线。钢筋桁架混凝土叠合板以焊接钢筋桁架作为底板骨架和吊点，分为单块整板与拼接板，接缝采用密拼或后浇带式；预应力混凝土钢管桁架叠合板采用先张法预应力底板配合灌浆钢管桁架，利用钢管桁架兼做吊点，按双向板计算时耐火极限为2小时；开槽型混凝土叠合板在底板板端预留槽口并放置附加钢筋以增强支座连接，适用于双向板设计。

生产、吊装与施工控制要求

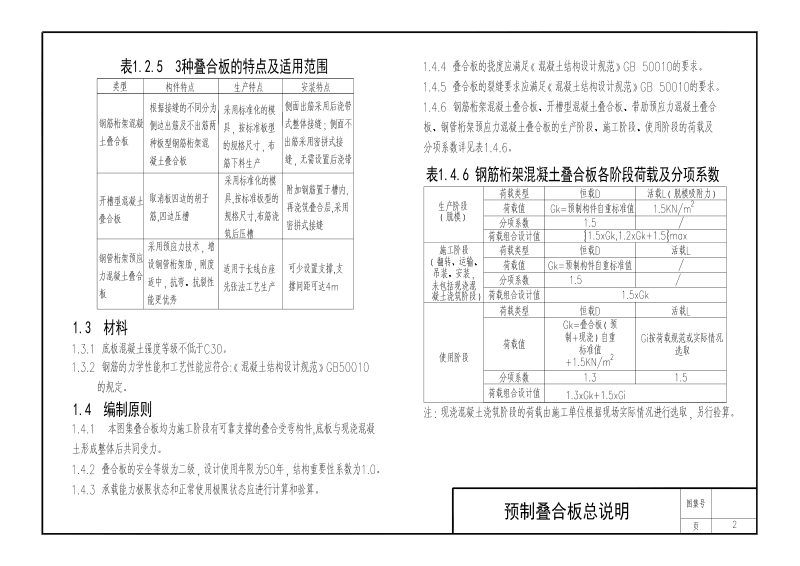

本图集对叠合板全流程作出细致规定。生产阶段要求底板混凝土脱模强度不低于设计值75%且不小于15MPa，结合面须形成凹凸不小于4mm的人工粗糙面且面积不小于80%。吊装运输强调吊索夹角不应小于60度，堆放层数视板型不同控制在4至15层以内并设排水措施。施工安装阶段要求设置临时支撑，支撑间距与道数依据板跨和板厚确定，并规定了底板伸入支座的搁置长度及接缝处钢筋搭接与灌浆封堵的详细做法。

质量检验与验收标准

本图集建立了包含型式检验、生产检验和出厂检验的三级质量控制体系。型式检验针对产品定型、工艺变更等情况每两年一次；生产检验覆盖原材料、模具、加工及预应力张拉等环节；出厂检验则对外观质量全数检查、尺寸偏差按批次抽检。检验指标涵盖底板平面尺寸、钢筋桁架偏差、预应力钢丝张力值等关键项目，并规定底板进场时如无驻场监督须进行实体检验。出厂须附带产品合格证及混凝土强度检验报告等质量证明文件。
