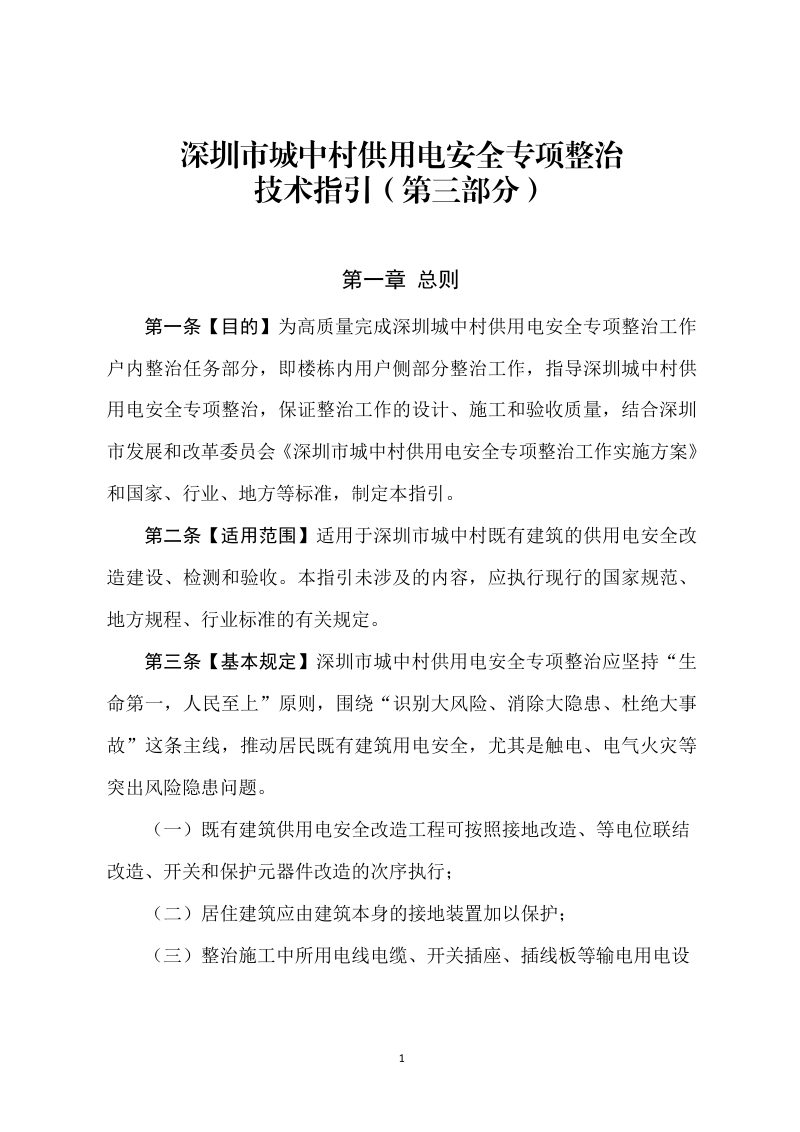

深圳市城中村供用电安全专项整治技术指引（第三部分）

本指引围绕深圳市城中村既有居住建筑户内供用电安全专项整治工作，系统规定了楼栋内用户侧改造的设计、施工与验收技术要求。本指引坚持“生命第一，人民至上”原则，以识别大风险、消除大隐患、杜绝大事故为主线，重点解决触电和电气火灾等突出风险隐患。改造内容按照接地改造、等电位联结改造、开关保护元器件改造的次序推进，涵盖从建筑公共部分到户内出租单元的完整用电安全体系。本指引对居住建筑新设接地极与总接地端子的材质、规格和安装提出了具体要求，强制推行总等电位联结和楼层辅助等电位联结，明确配电箱分级配置及插座回路的剩余电流保护装置标准，鼓励安装智慧用电安全监测终端，并制定了详尽的电气安全检验程序，以保障整治工作质量。

接地与等电位系统建设要求

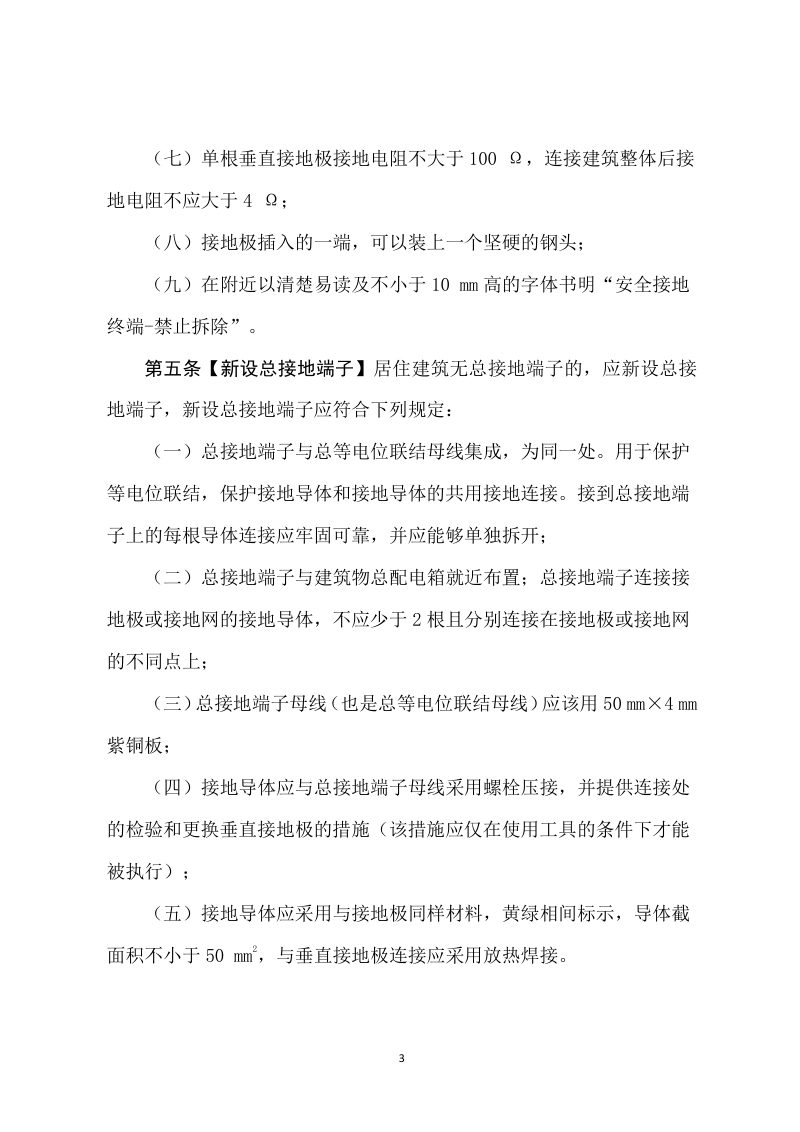

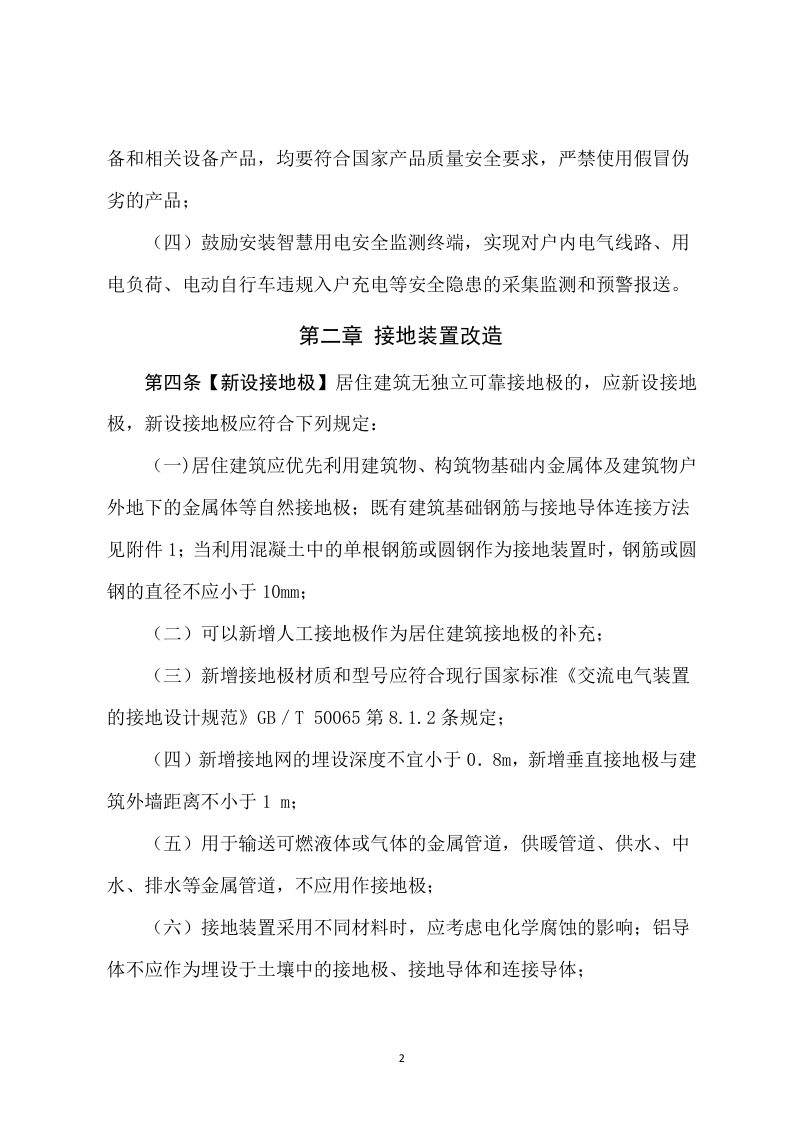

本指引要求缺乏独立可靠接地极的居住建筑必须新设接地极，优先利用建筑物基础内金属体等自然接地极，新增人工接地极的埋深、材质及与外墙距离均有明确限值，连接建筑整体后接地电阻不应大于4Ω。同时，居住建筑应新设总接地端子，并与总等电位联结母线集成为同一处，采用截面不小于50mm²的铜导体与接地极可靠连接。总等电位联结须覆盖金属给排水管、燃气管等设施，并在各楼层设置辅助等电位联结端子，将浴室、插座PE端子等纳入联结范围。

配电系统与保护装置配置

本指引规定每栋建筑入口须安装总配电箱，每个出租单元应设独立配电箱，箱内按插座回路、专用插座回路和照明回路分别布置微型断路器。所有插座回路及专供热水器、洗衣机的电路必须安装额定动作电流不大于30mA的剩余电流保护装置，并实行分级保护。第一级保护设于供电公司电表箱前，整定值为300mA或500mA；第二级保护作为末端后备，确保直接接触与间接接触双重防护。

智慧监测与检验验收

本指引鼓励运用物联网、大数据等技术，加装智慧用电探测装置和监测平台，实现对户内电气线路、用电负荷及电动自行车违规入户充电等行为的实时监测预警。检验工作分为视检与测试两部分，须从建筑公共部分到户内部分依次进行，涵盖等电位联结导通性测试、绝缘电阻测试、回路阻抗测试及保护器件灵敏性测试等项目，任一故障需在消除缺陷后重新测试，确保整体验收质量。
