湖北省《水利工程重力式与衡重式挡土墙设计图》DB42/T 2611-2026

本文件面向湖北省水利工程中岸墙、翼墙等兼具挡土、挡水、导水与岸边连接功能的挡土墙，给出重力式与衡重式两类墙型的设计规定、稳定计算方法与选用步骤，并以系列截面尺寸及参数表支撑设计人员按技术条件直接查用或线性内插，适用范围为1级～5级、墙高2.5m～7.0m、抗震设防烈度6度地区。

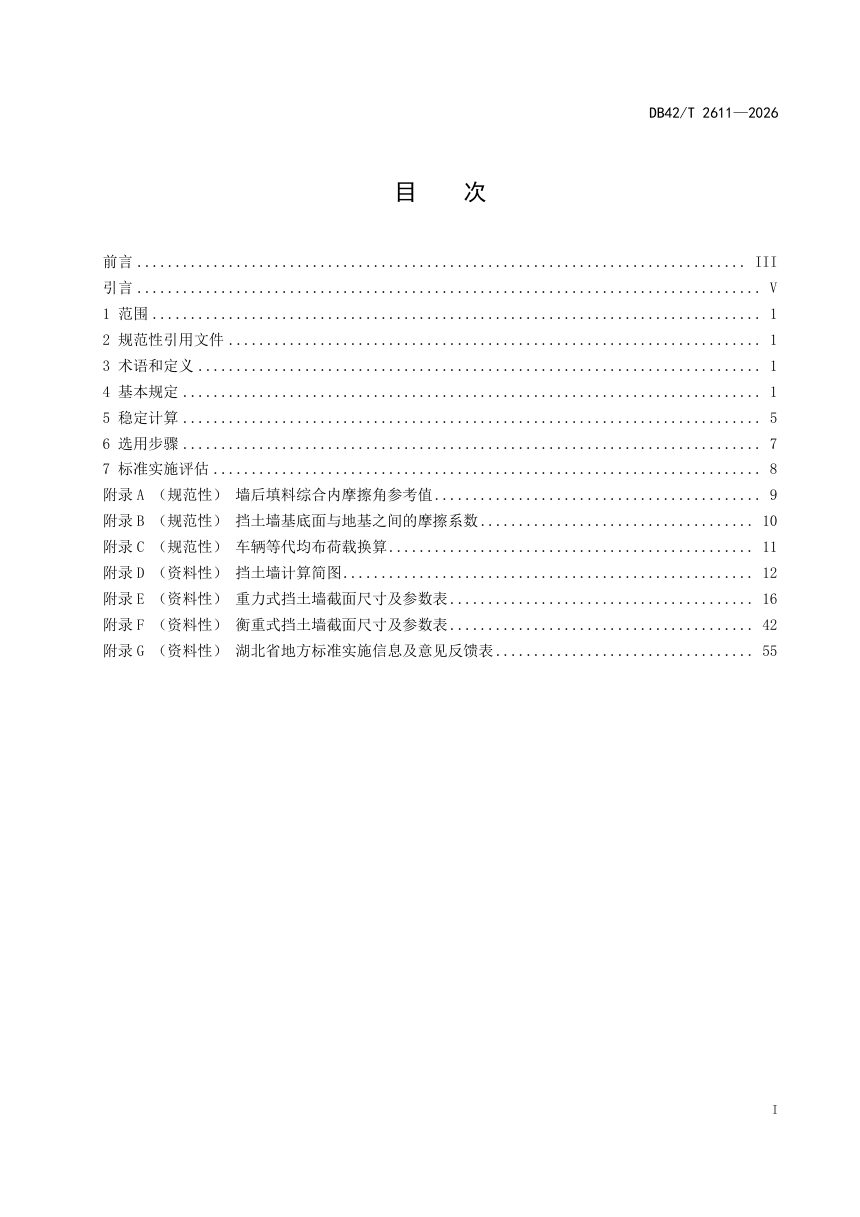

技术条件与选型边界

重力式墙高分2.5m、3.5m、4.5m，按墙背坡度分俯斜、仰斜；衡重式墙高分4.0m、5.5m、7.0m，衡重台设于0.4～0.5倍墙高处。墙后填料综合内摩擦角取30°、35°，基底摩擦系数重力式取0.35、0.40、0.45，衡重式取0.40、0.45、0.50，墙顶均布荷载分不加载与30kPa两级，墙体容重24kN/m³。7度地区可参考使用并另行复核；参数超出规定范围时须另行设计。

稳定计算与工况控制

按库伦理论计算主动土压力，不计墙前被动土压力，取1延长米为计算单元。工况涵盖完建、正常挡水位、设计洪水位、水位降落与校核洪水位；完建情况通常控制基底应力，水位降落情况通常控制抗滑安全系数与基底应力比值。土质地基与岩石地基分别采用抗滑公式，并验算基底应力与抗倾覆稳定。衡重式另需校核各转折截面拉应力。

构造要求与选用路径

分段长度土质地基不宜大于20m、岩石地基不宜大于15m，永久缝宽10mm～25mm，有防渗要求时设止水。底板埋深不小于0.5m，厚度不小于0.5m，墙顶宽度不小于0.3m；墙身设直径50mm～80mm排水管，间距不大于3m，纵坡不小于3%。选用按确定级别、取填料与基底参数、定墙高、选型式、查表内插、复核地基承载力顺序进行，代号为ZLA、ZLB、HZ。

实施与反馈

本文件要求实施单位制定实施方案，明确适用对象与场景、资源要素配置及关键控制点，开展宣贯培训并落实责任制，逐条核查实施内容并记录未实施理由，适时开展效果评价并向归口单位反馈推广、修改或废止建议。
