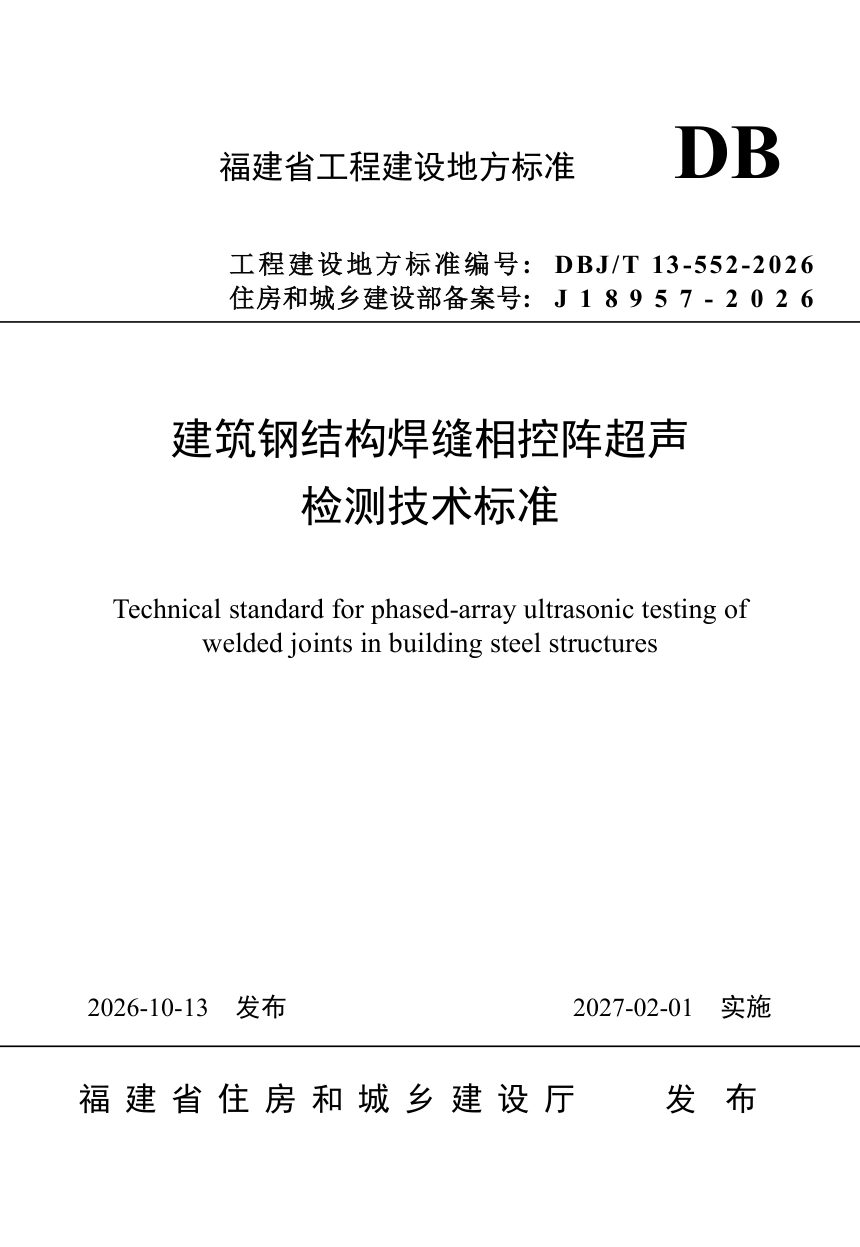

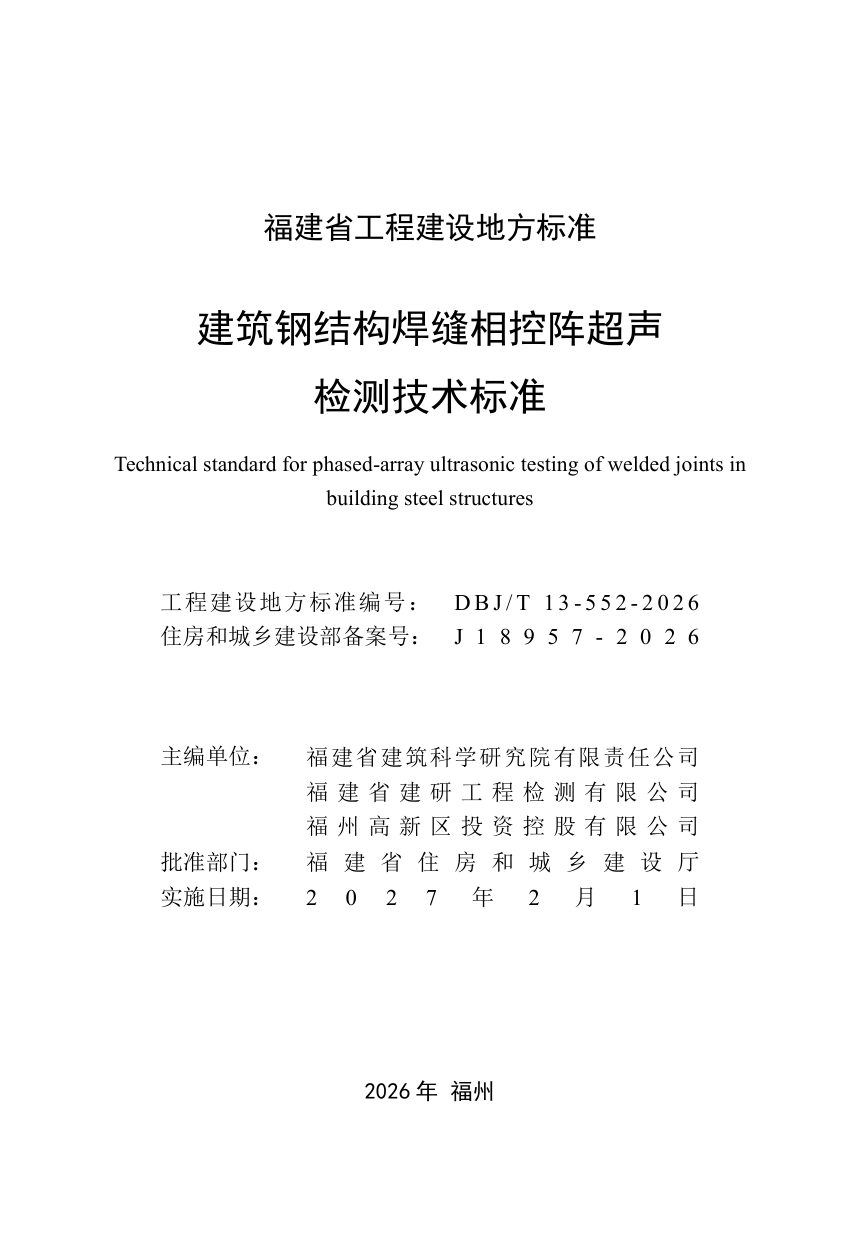

福建省《建筑钢结构焊缝相控阵超声检测技术标准》DBJ/T 13-552-2026

本标准面向建筑钢结构焊缝，采用相控阵超声检测替代或补充常规超声，适用于厚度8mm～100mm的低合金钢与普通碳素结构钢焊接接头，超厚或异种材质经工艺验证后可参照执行。标准按A、B、C三级划分检测技术等级，一般接头宜用B级、重要结构采用C级，并对设备性能、扫查覆盖、灵敏度校准与缺陷评定给出量化要求，统一了检测与验收尺度。

检测分级与覆盖要求

检测技术等级与GB/T 11345衔接，各等级对应不同覆盖次数与信噪比；覆盖两次及以上时，任意两次声束宜大致垂直，受限时夹角不得小于10°。扫查条件不足时可增加三次波扫查或沿线栅格扫查，并要求验证最大声程处信噪比。检测区域为焊缝宽度加两侧各5mm与实际热影响区宽度的较大值。

设备与工艺控制

仪器增益步进不大于0.5dB、频带覆盖1MHz～15MHz、采样频率不低于探头中心频率6倍，水平线性偏差不大于1%、垂直线性偏差不大于5%，衰减器误差分段限定。探头晶片不少于8个，失效晶片不超过激活总数的1/8且不得相邻连续失效；设备每年校准、每6个月运行核查、每月核查阵元有效性。灵敏度以φ3×40横孔为基准，按探测深度分档设定TCG或DAC扫查灵敏度，表面粗糙度Ra不大于12.5μm。

缺陷测量与等级评定

缺陷按Ⅰ～Ⅳ级评定，一级焊缝不低于Ⅱ级、二级焊缝不低于Ⅲ级合格；判废线以上及裂纹、未熔合、未焊透一律不允许。测长采用-6dB法或端点-6dB法，相邻缺陷满足间距条件时合并为一条处理。数据有效性要求数据丢失不超过5%且无相邻连续丢失，耦合不良长度不超过5%、单个不超过2mm，否则重新扫查。
