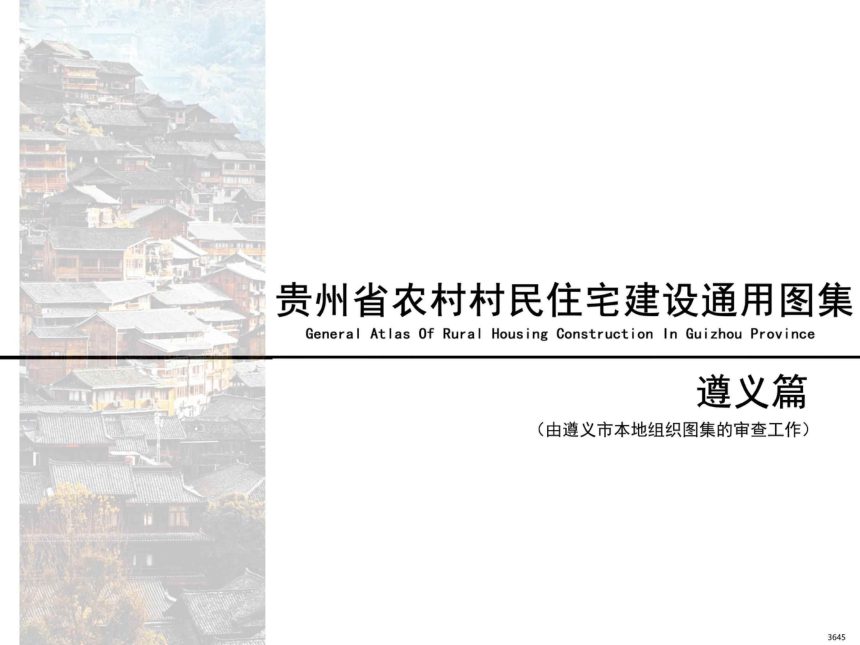

贵州省农村村民住宅建设通用图集--遵义篇

本图集由遵义市住房和城乡建设局主持编制、遵义市建筑规划设计院有限责任公司承担设计，面向遵义市农村自建房提供标准化施工图，涵盖建筑、结构、给排水、电气四个专业，按方案一至方案八共八个户型分别出图。各户型均给出平立剖面、结构配筋、水电系统及节能做法，建筑耐火等级二级，设计使用年限50年，抗震设防烈度六度。

户型与规模

方案一为单层58㎡，方案二地上三层总建筑面积287.6㎡，方案三地上二层254.83㎡，方案四地上二层156.46㎡，方案五地上二层216.68㎡，方案六地上二层94.58㎡，方案七地上二层102.01㎡，方案八地上二层。结构体系除方案一、方案二为框架结构外，其余均为框架结构，层高与建筑高度各异，各户型均附效果图及门窗表。

结构与构造

结构设计遵循GB 50011、GB 50010等现行规范，基础暂按地基承载力特征值120kPa设计，施工图须经审查合格后方可使用，基础尚需根据地勘报告复核。墙体采用240mm厚MU15混凝土普通砖、Mb10或Mb5水泥砂浆砌筑，构造柱、圈梁沿纵横墙拉通设置，混凝土强度等级C30，过梁选自西南15G301（一），坡屋顶标高以建筑图放样为准。

建筑节能

按夏热冬冷地区居住建筑节能设计标准JGJ134-2010执行，屋面采用倒置式保温，设计厚度30mm；外墙采用外保温系统，梁柱部位以20厚中空玻化微珠保温砂浆处理；外窗气密性不低于4级，围护结构传热系数满足限值要求。

机电与设备

电气设计含照明配电、弱电及防雷接地，采用TN-S系统，接地电阻不大于1Ω。给排水设计包含给水、排水、雨水及空调冷凝水系统，卫生间采用降板同层排水，地漏水封深度不小于50mm，卫生器具选用节水型，化粪池距建筑外墙不小于5m、距地下水源不小于30m。
