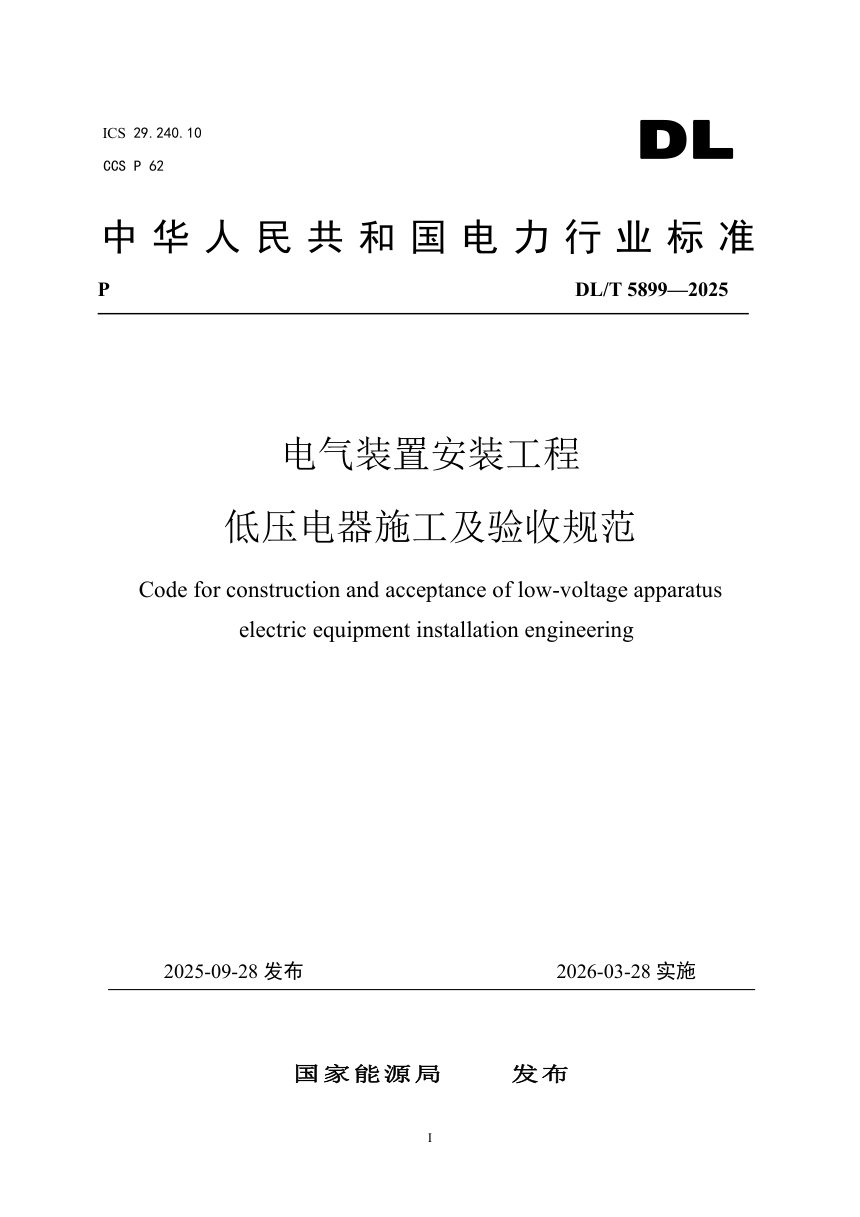

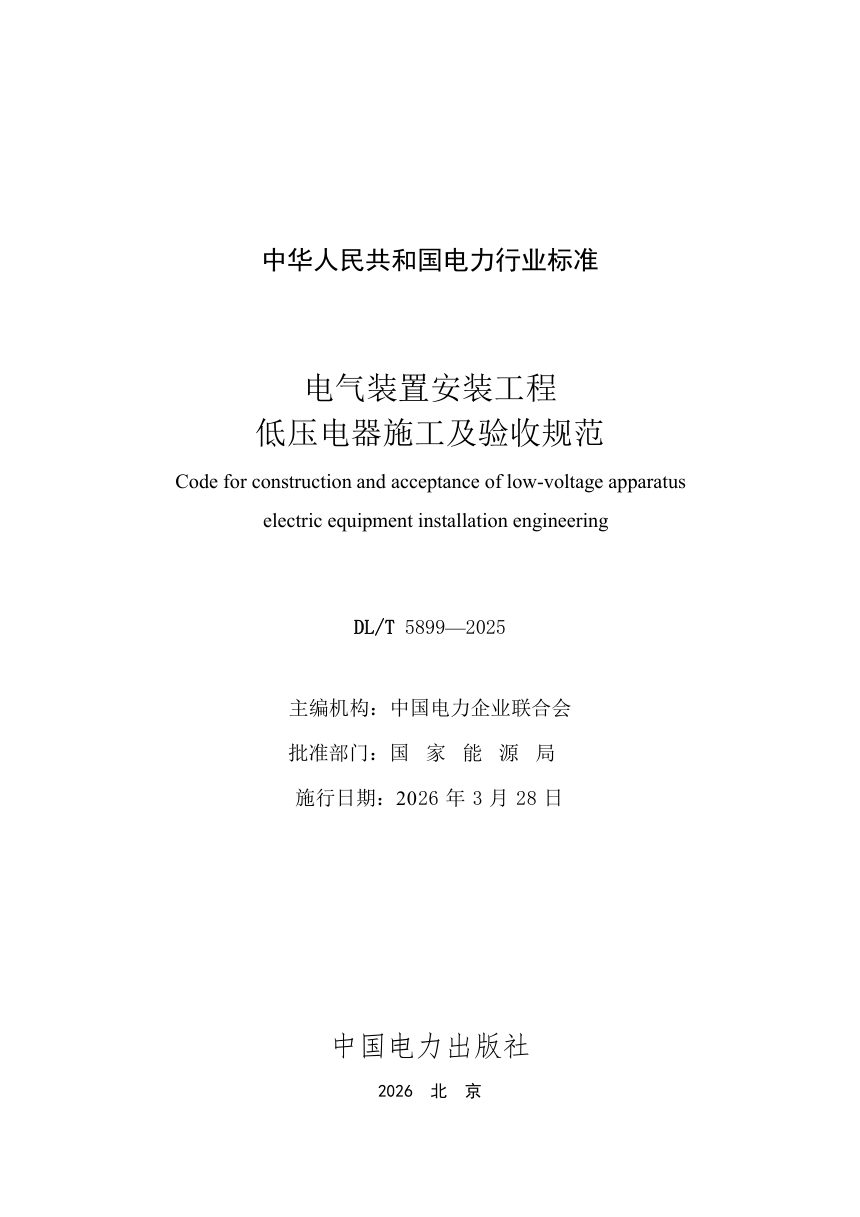

《电气装置安装工程 低压电器施工及验收规范》DL/T 5899-2025

本标准以GB 50254为基础编制，适用于交流1000V及以下、直流1500V及以下通用低压电器的安装施工与验收，不适用于成套盘柜内电器及特殊环境下的安装。全文12章，覆盖低压断路器、开关隔离器、剩余电流保护器与电涌保护器、接触器与起动器及变频器、控制开关、熔断器、电阻器变阻器电磁铁等各类电器的施工要求，并统一了试验方法与工程交接验收规则。

安装前提与通用要求

低压电器须按批准设计文件安装，设备和器材进场应核查合格证明、CCC认证标识及铭牌，不得采用国家明令禁止的设备。安装前建筑工程须具备屋顶无渗漏、门窗地面完工、预埋件位置正确等条件。安装环境、安装高度、固定方式、外部接线均作出具体规定，如底部距地不宜小于200mm，操作手柄转轴中心宜为1200mm～1500mm，倾斜度不应大于5°，不得使用塑料胀塞或木楔固定，裸露易触及的导线端子应加绝缘保护。

各类电器的专项施工要求

断路器应检查一次回路对地绝缘电阻，直流快速断路器与相邻设备距离不应小于500mm。剩余电流保护器的PEN线不应接入，安装后须用试验按钮和专用仪器检查动作特性。电涌保护器两侧引线总长度不宜超过0.5m，不应形成环路和死弯，应设过电流保护装置。变频器两侧间距不应小于100mm，上下间距不应小于150mm；软起动器不得在起动过程中改变参数设置，不得用兆欧表测量晶闸管绝缘电阻。熔断器不得安装在N线或PEN线上。

试验与交接验收

绝缘电阻测量须按电路电压等级分别进行，连接电缆及二次回路绝缘电阻不应小于1MΩ，潮湿场所不应小于0.5MΩ。电动机操作电器在控制电压额定值85%～110%范围内应可靠动作，分励脱扣器为70%～110%，欠电压继电器为70%～35%。验收检查涵盖型号规格、外观、安装牢固度、接地可靠性、接线端子紧固力矩、绝缘电阻、活动部件动作及标识等项；通电试运行须检查操作灵活性、电磁器件无异常响声、接线端子与易接近部件温升极限值符合附录B至附录D的规定。
