《变电工程总布置设计规程》DL/T 5056-2024（报批稿）
电力
微信用户101200
86页
66次
PDF文档信息
1块
名称：2024.11.24-《变电工程总布置设计规程》DL/T 5056-2024（报批稿）.pdf

《变电工程总布置设计规程》DL/T5056-2024，自2024年11月24日起实施。

本规程为110kV及以上变电工程（含换流站）总布置设计提供统一技术准则，覆盖站址选择、总体规划、总平面及竖向布置、管线沟道、道路场地等技术经济指标全链条。相较旧版，名称由“变电站”扩展为“变电工程”，适用范围提升至110kV及以上，并新增站址选择专章，系统回应国土空间规划约束、特殊土场地处置及改扩建统筹等设计关切。

站址选择与总体规划

站址确定须经技术经济综合比选，统筹电力系统规划、出线走廊、水源电源、交通及环保要素。规程明确避让生态与历史文化红线、灾害风险区及基本农田；对全新活动断裂带分强烈、中等、微弱三档提出400m至1200m避让距离。总体规划宜按系统远期规模一次或分期征地，与进站道路、终端塔位、站外给排水及防排洪设施协同布局。

总平面及竖向设计

总平面强调节约集约用地、功能分区紧凑，建（构）筑物宜集中联合布置，重要建筑物与大型设备须置于地质条件良好地段。防火间距依据火灾危险性分类与耐火等级确定，表列间距系经热辐射强度校核得出的最小值。竖向设计明确防洪标准按电压等级执行GB 50201，场地坡度宜0.5%~2%，室内地坪高出室外不小于0.3m（特殊土及多雨地区0.45m）；阶梯布置、挡土墙及边坡构造均有量化规定。

排水、管线与道路

站内排水依场地地质与气候条件选择暗管、明沟或自然散排，湿陷性黄土、盐渍土、膨胀土场地各有专项防护要求。管线综合遵循压力让自流等七项避让原则；电缆隧道安全出口间距不大于200m、净高不小于1.9m。道路系统区分进站与站内两级，进站道路宽度按电压等级取4.0m至6m，最大纵坡不大于10%，兼做消防车道时应满足消防车通行要求。

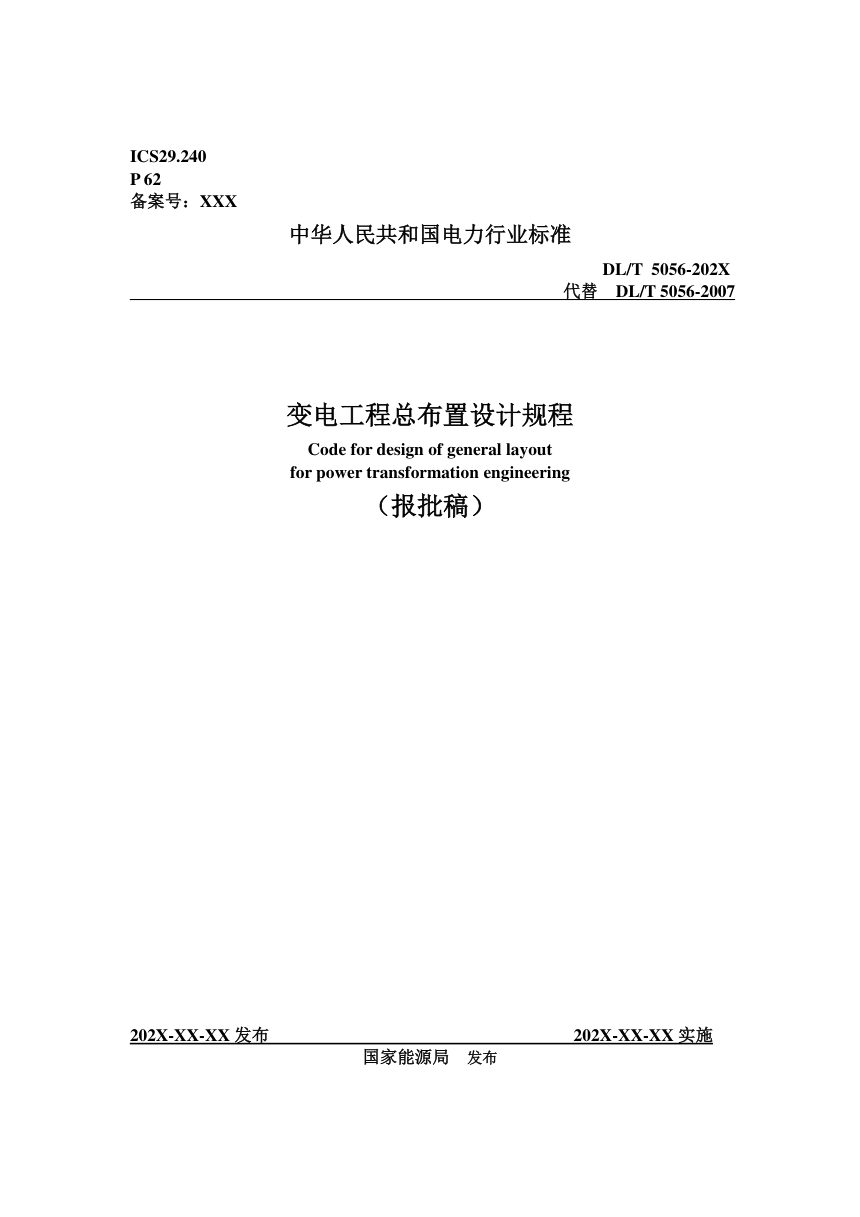

《变电工程总布置设计规程》DL/T 5056-2024（报批稿）第1页
第 1 页

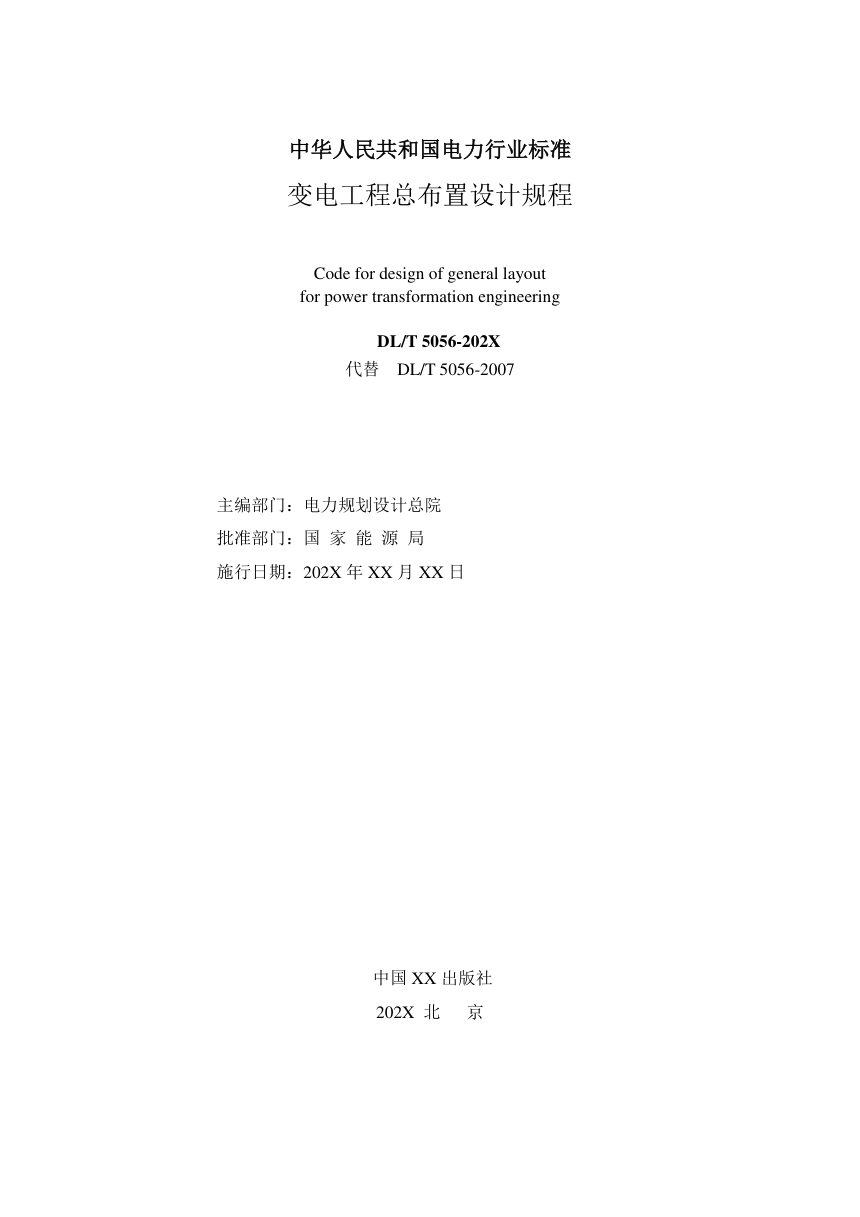

《变电工程总布置设计规程》DL/T 5056-2024（报批稿）第2页
第 2 页

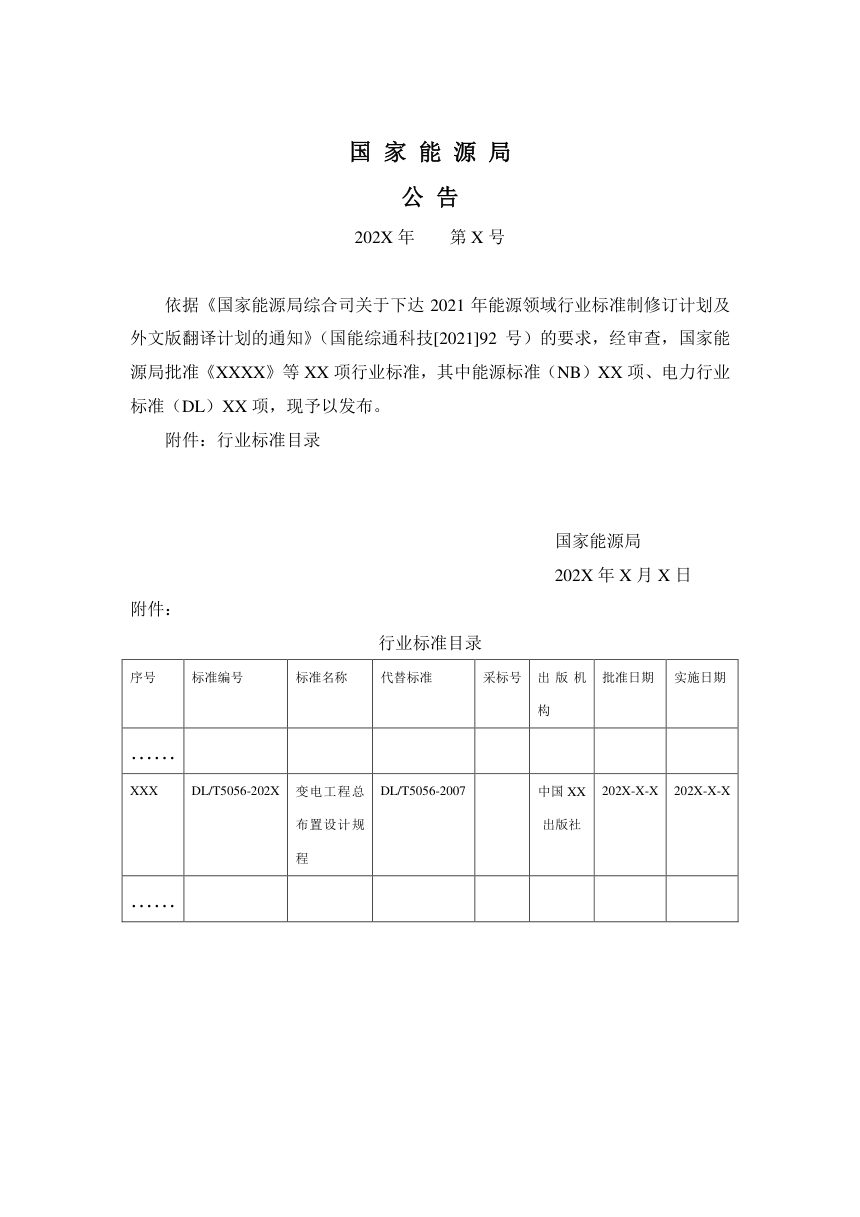

《变电工程总布置设计规程》DL/T 5056-2024（报批稿）第3页
第 3 页
可免费试读【3页/共86页】
