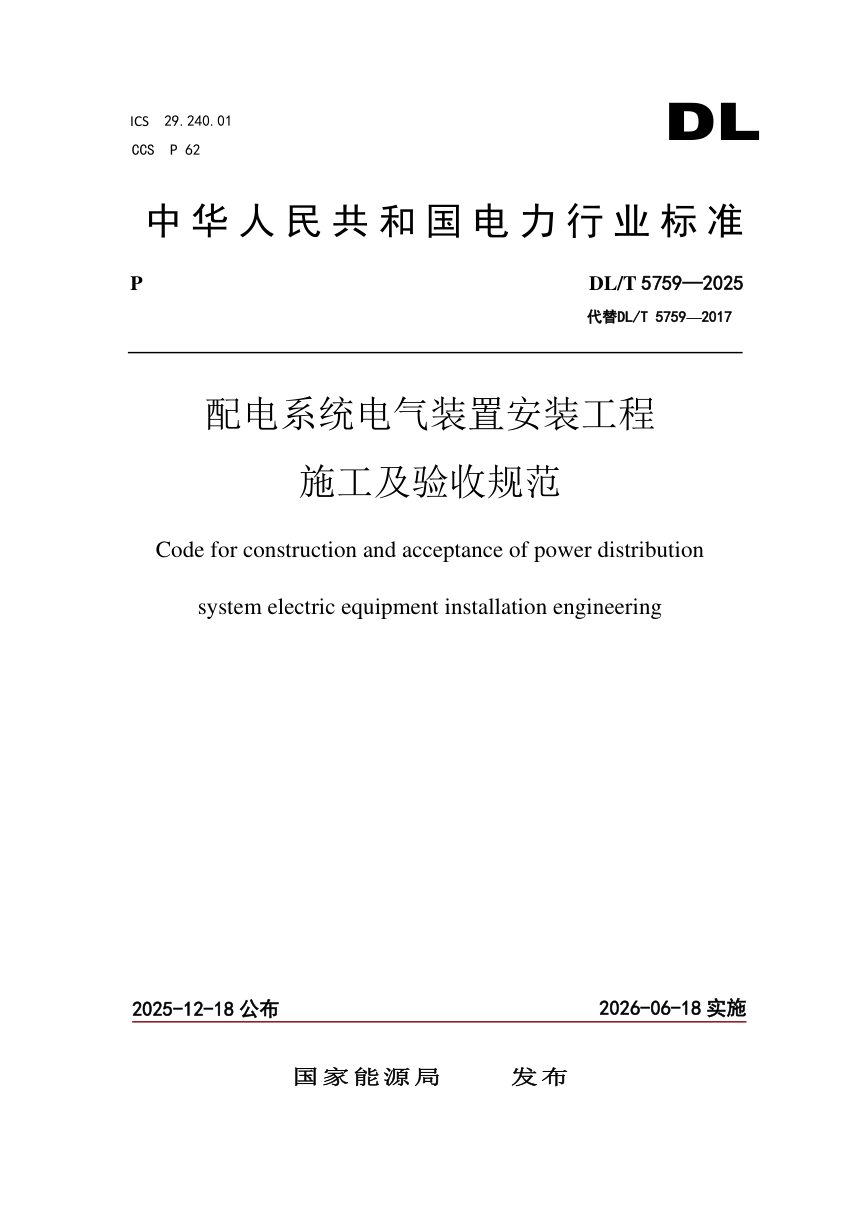

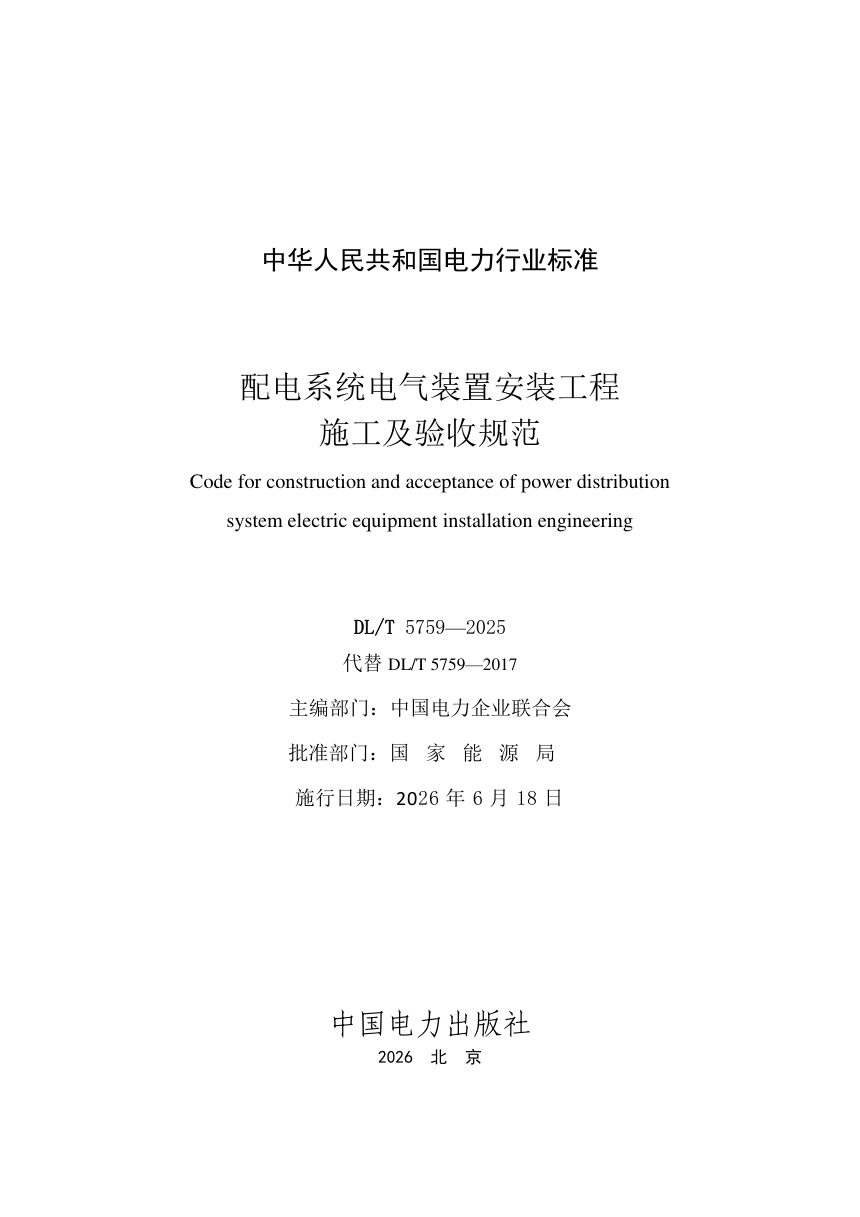

《配电系统电气装置安装工程施工及验收规范》DL/T 5759-2025

本规范适用于20kV及以下交流架空线路、电缆线路、配电设施和设备的施工及验收，代替DL/T 5759—2017。此次修订将基本规定按施工类别重组为六节，架空线路增补土石方与基础工程，新增接地和工程交接验收两章，并补充配电站、环网室、环网箱等术语，删除电气设备交接试验内容。

施工准备与过程控制

材料、构配件及设备须进场检验，涉及安全、节能和主要使用功能的重要材料应复验和见证检验。混凝土用水泥、砂石、外加剂等均须符合引用标准要求。配电装置安装前，建筑工程应完成且无渗漏，基础混凝土强度须达设备安装要求，预埋件位置偏差须符合设计及产品技术文件。隐蔽工程应在隐蔽前验收并形成记录。

架空线路与电缆线路

架空线路覆盖材料检验、土石方、基础、杆塔、架线及杆上设备，杆塔基坑坑深允许偏差－50mm～100mm，杆塔倾斜架线后不应超过杆高5‰。电缆线路涵盖导管、支架桥架、构筑物、敷设、附件及在线监控与防火阻燃，直埋电缆埋深不小于0.7m，穿越农田或车行道下不小于1m，电缆桥架全长大于30m时每20m～30m增设接地点。

配电设备与接地

配电设备包括成套配电柜、配电变压器、杆上设备、母线及二次回路与配电自动化终端；杆上变压器台架水平倾斜不应大于5‰，对地高度不小于2.5m。接地章明确应接地与可不接地的金属部分，规定接地装置材料、敷设、搭接焊与放热焊工艺，以及架空线路、电缆线路、配电站建筑和配电设备的分项接地要求。

工程交接验收

验收分隐蔽工程验收、中间验收和竣工验收三个层次。架空线路按基础、杆塔、架线、杆上设备及接地分项验收；电缆线路核查型号、敷设、接地及防火措施，交接试验应符合GB 50150；配电站建筑覆盖建筑物、设备基础、隐蔽工程、通道、照明通风及防护；配电设备逐类验收并核查标识与接地；接地验收核查接地网连接、接地线规格及接地电阻值。验收移交资料应包括产品技术文件、施工记录、质量验收资料、隐蔽工程签证、电气交接试验报告及调试报告、设计变更文件与备品备件清单。
