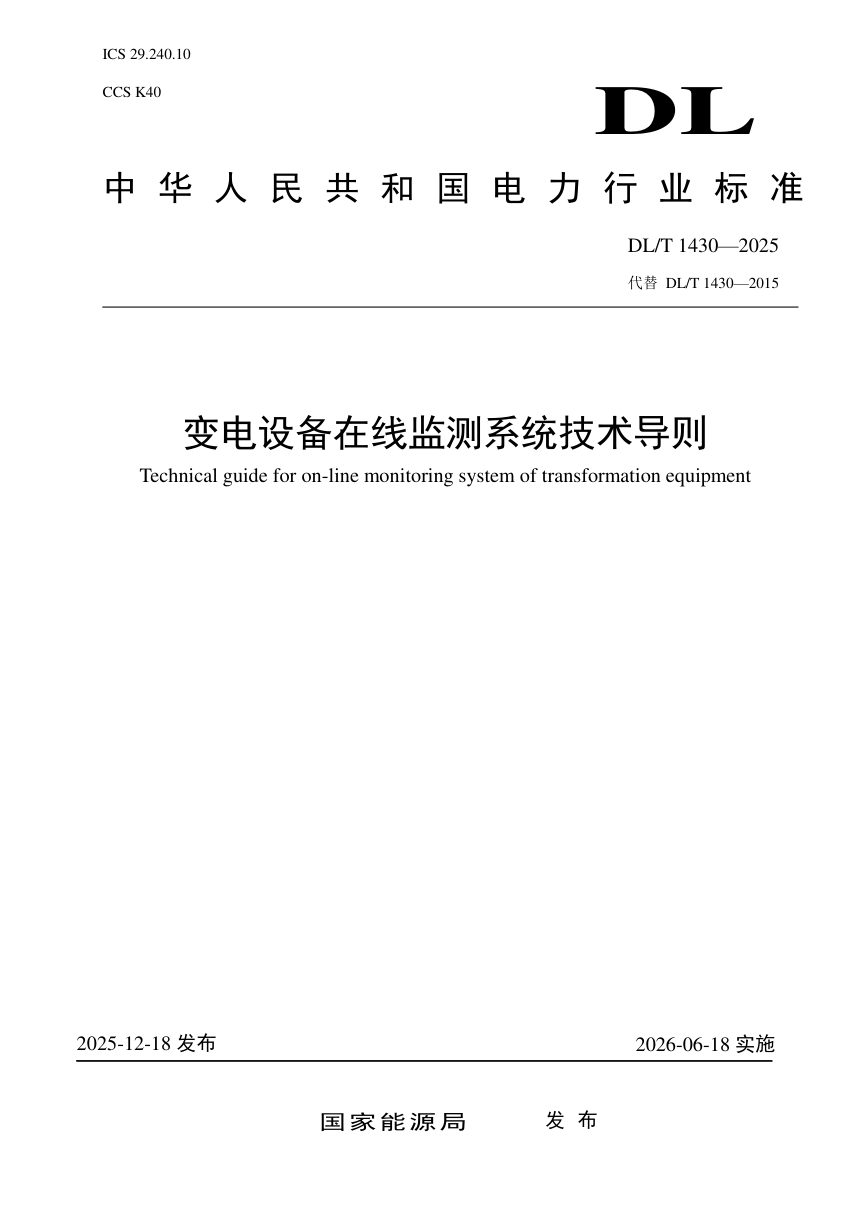

《变电设备在线监测系统技术导则》DL/T 1430-2025

DL/T 1430—2025 代替 2015 版，面向变压器、开关、电容型设备、避雷器等变电一次设备的在线监测系统，给出总体原则、系统架构、配置原则、功能与技术要求及试验调试验收规则。本次修订取消常规站与智能站分类，新增通信要求、逻辑节点定义和图谱及日志文件格式，并调整监测装置配置、数据接入与系统功能相关规定。

架构与配置调整

在线监测系统按过程层与站控层分层分布式部署，过程层含在线监测装置、数字化远传表计、综合监测单元，站控层为站端监测单元。装置种类少、就地分析要求不高的场景可由装置经 DL/T 860 直接接入站端监测单元；装置多、需实时计算或就地综合分析的场景经综合监测单元汇聚后接入。配置按设备类型与重要性、运行环境、风险评估及经济效益确定，油浸式变压器、换流变、电抗器、断路器/GIS、电容型设备、避雷器及变电站环境等配置建议列入附录 A。

功能、技术与通信要求

系统须具备实时采集、分析处理、预警报警、远程监控、数据存储、兼容扩展及安全防护功能；装置、综合监测单元、站端监测单元分别承担采集、汇聚分析、全局监视管理职责，站端监测单元数据库存放 5 年以上历史数据，各级设备时钟守时能力不低于 1s/24h。I0、I1、I2、I1.1、I1.2 接口分别对应装置与综合监测单元、综合监测单元与站端监测单元、站端监测单元与上层平台、Ⅱ区站端监测单元与Ⅰ区监控系统、Ⅱ区与Ⅳ区站端监测单元之间的通信；各层交互须满足附录 B、附录 C、附录 D 对数据接入、逻辑节点、图谱及日志格式的规定，安全防护执行 GB/T 36572。

试验与验收

型式试验适用于新产品定型、批量生产每 4 年一次、设计工艺重大变更、停产一年以上复产及结果显著偏离等情形；出厂试验逐台例行检验并附合格证；交接试验在安装完毕、正式投运前由运行单位开展。调试覆盖各装置与单元的功能调试和系统整体层间信息交互调试，验收资料须包含型式试验报告、出厂试验报告、现场调试报告及现场验收报告。
