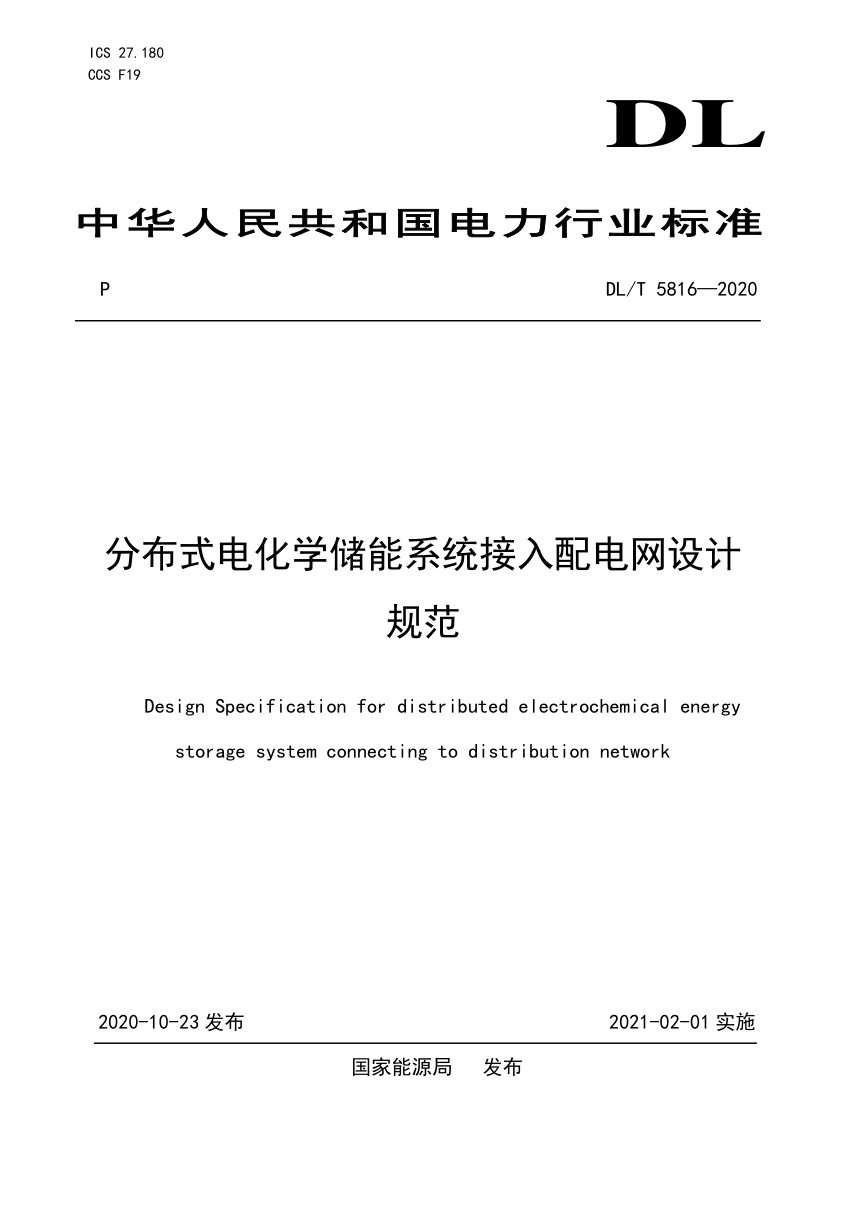

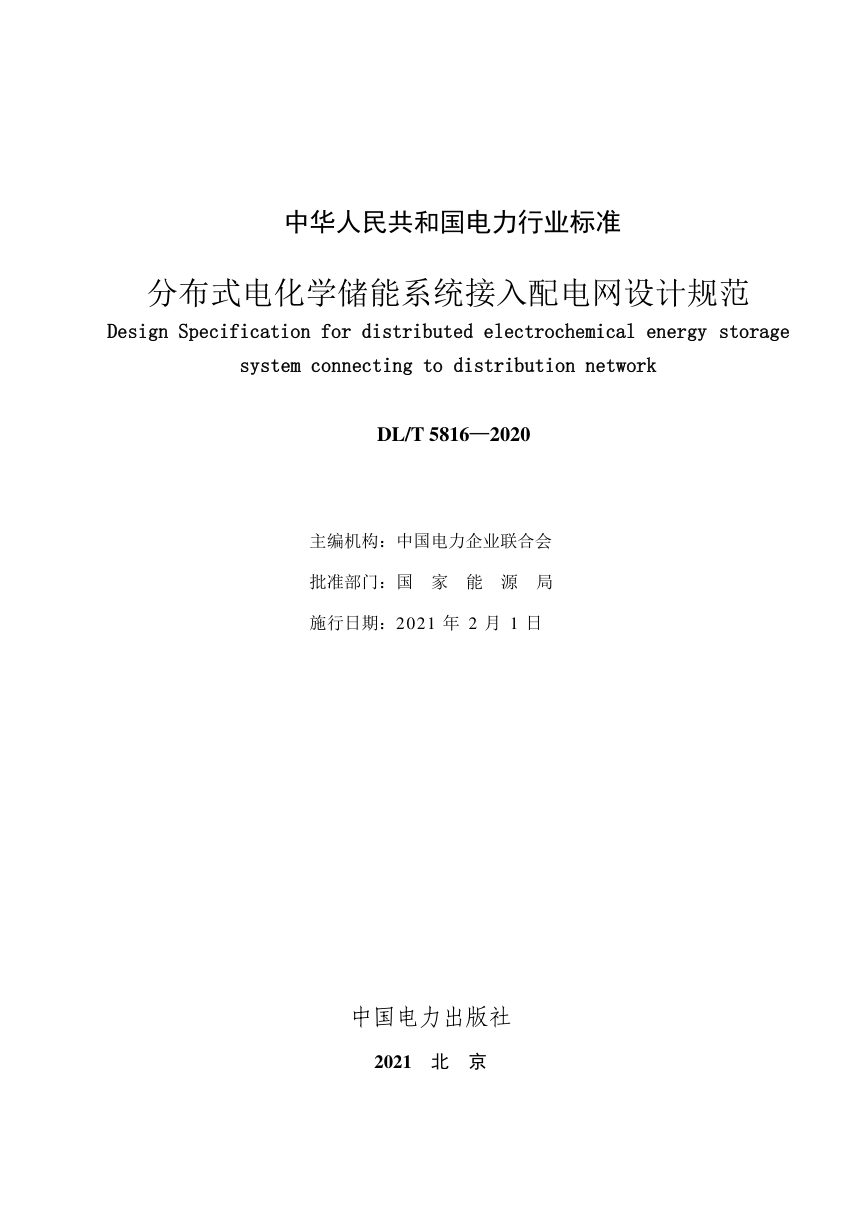

《分布式电化学储能系统接入配电网设计规范》DL/T 5816-2020

本规范适用于35kV以下电压等级接入公共配电网的新建、改建和扩建分布式电化学储能系统设计，覆盖接入系统条件、一次系统与二次系统三方面。设计需统筹储能规模、工程特点与配电网条件，经技术经济比较确定方案，并满足NB/T 33015对电能质量、功率控制、故障穿越等要求。

接入条件与电压等级

接入设计应先分析储能系统概况及所在配电网现况与发展规划。6kV~10（20）kV接入的，须论述电源、负荷、电网现状及变电站布局；380V及以下可简化。接入电压等级按安全性、灵活性、经济性原则，结合充放电容量、导线载流量、上级变压器及线路接纳能力确定，高低两级均具备条件时优先采用低电压等级以降低造价。

一次系统设计

一次设计涵盖建设必要性、接入方案、电气参数及接口。接入方案须进行潮流、短路电流和电能质量计算：满功率充放电工况下应避免线路功率或节点电压越限；短路电流计算为设备选型与保护整定提供依据；公共连接点电能质量须满足GB/T 12325、GB/T 12326、GB/T 14549等标准。并网点应安装可闭锁、具明显开断点及接地条件的开断设备，中性点接地方式与配电网侧一致。

二次系统设计

继电保护应满足可靠性、选择性、灵敏性和速动性，380V且功率小于500kW的须具备低电压和过电流保护，6kV~10（20）kV专线接入宜配光纤电流差动或方向保护。储能系统须配置防孤岛保护，非计划孤岛情况下2s内断开。通信自动化方面，接入6kV~10（20）kV并接受调控的应能执行电网启动、停机、充放电指令，具备双向数据通信能力。计量点设在产权分界处，装设双向计量装置；6kV~10（20）kV接入的计量点配置主、副表各一套，公共连接点装设电能质量在线监测装置，历史数据至少保存1年。

本规范由中国电力企业联合会提出，全国电力储能标准化技术委员会归口，国家电网有限公司等主编，2021年2月1日实施。条文说明明确其不具备与标准正文同等法律效力，仅供理解参考。
