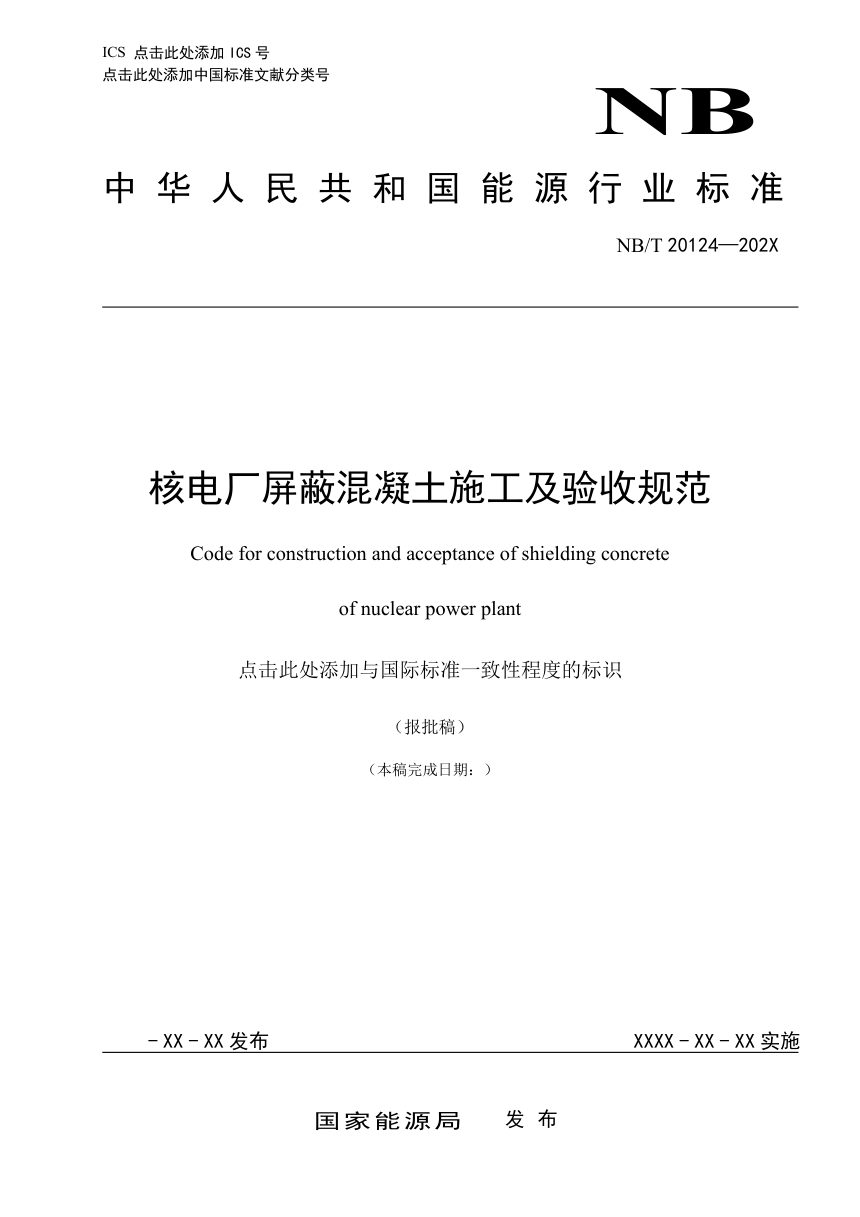

《核电厂屏蔽混凝土施工及验收规范》NB/T 20124-2023

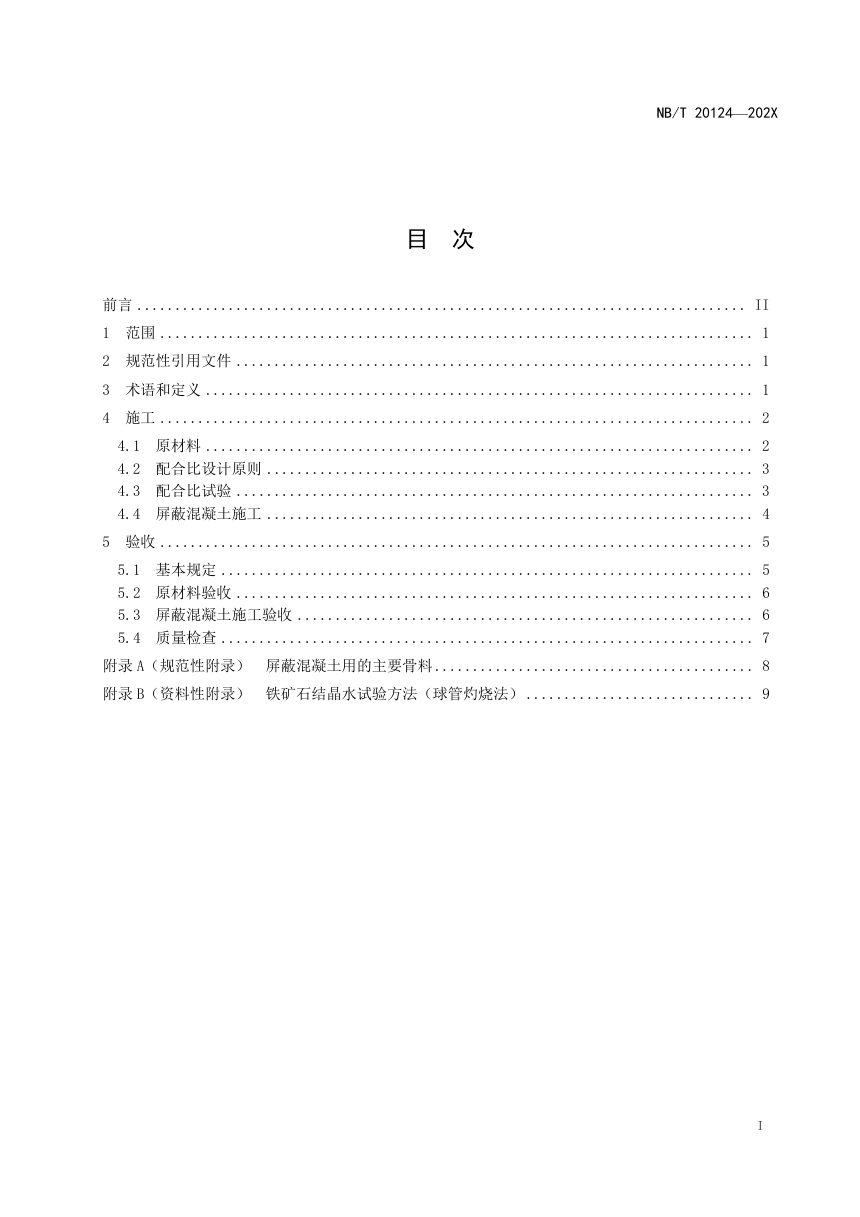

本标准规定核电厂屏蔽混凝土从原材料选择、配合比设计、试验到浇筑养护及验收的全过程要求，适用于核电厂屏蔽混凝土施工与验收，其他工程可参照执行。核心在于针对屏蔽功能调整材料与工艺：骨料按屏蔽γ射线或中子射线的需求选型并检测结晶水，配合比须经研究性、初步、可行性、模拟四类试验逐级验证，浇筑养护须应对高表观密度带来的荷载与温控差异，验收按分项与检验批执行并核查密度、强度等指标。

原材料与配合比控制

水泥宜符合GB/T 31545，粗骨料最大公称粒径不宜大于20mm，密度不足时可掺入粒径不大于10mm的高密度金属材料，粗细骨料需检测表观密度、结晶水和化学成分。防中子辐射可掺加不溶于水的俘获中子材料，禁止使用引气剂及引气型减水剂。配合比设计须满足NB/T 20378，水泥用量宜在300kg/m³至450kg/m³，并依次通过研究性试验、初步试验和可行性试验确定。

施工工艺关键限值

拌制须用强制式搅拌机，单盘与单次运输量随表观密度升高相应减少。浇筑自由下落高度不超过1.5m，分层厚度不宜超过300mm，入模温度控制在5℃至25℃。养护不得少于14天，竖向构件带模养护不宜少于7天。每项工程宜选代表性部位至少做一次1:1模拟试验，大体积结构须做温度监测。

验收与检验批

结构子分部工程划分为模板、钢筋、混凝土、现浇结构等分项工程，按工作班、楼层、结构缝或施工段划分检验批，在分项验收合格基础上查质量控制资料并做见证检测或实体检验。混凝土强度等级和密度须符合设计，一次浇筑量大于50m³时每50m³取样一次，小于50m³时取样一次，每楼层同一配合比不少于一次，首次测坍落度时同步测湿密度。附录A列主要骨料，附录B给出铁矿石结晶水球管灼烧法，结果允许偏差±0.20%。
