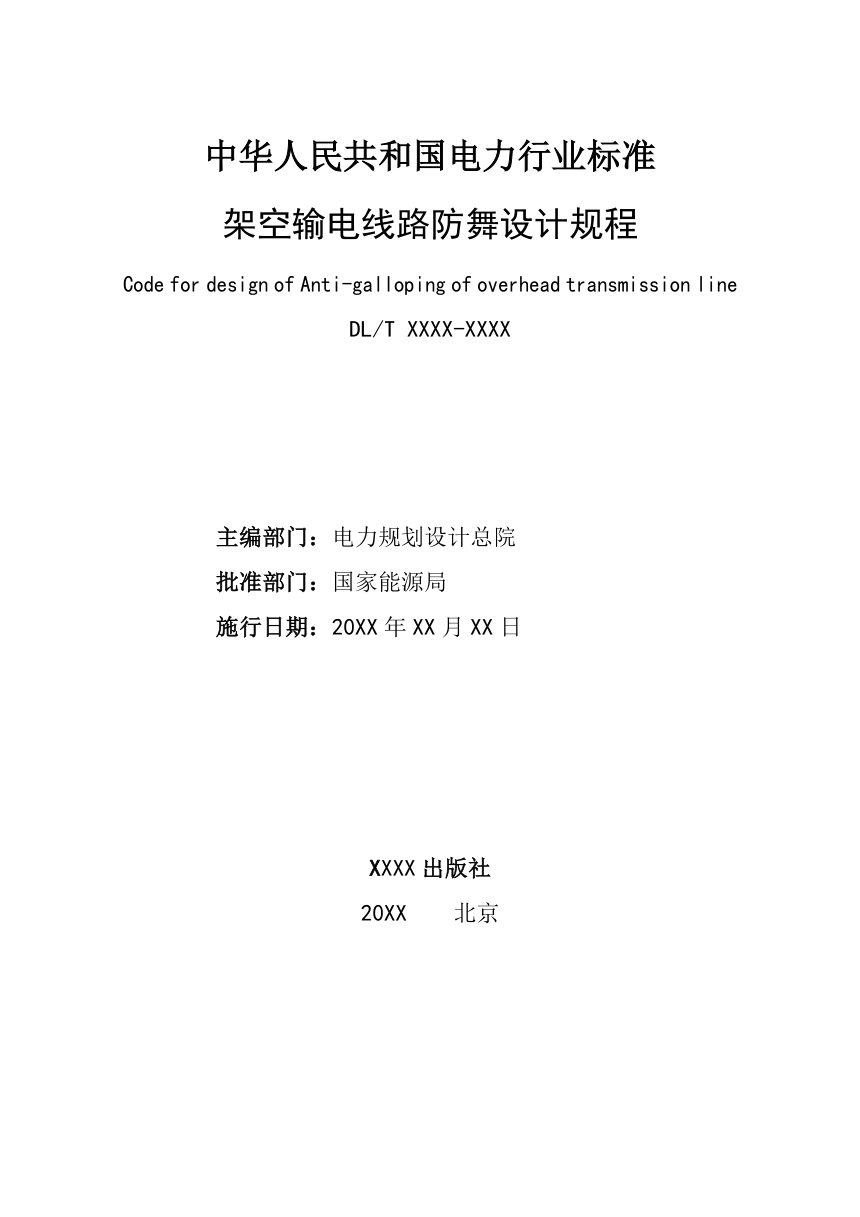

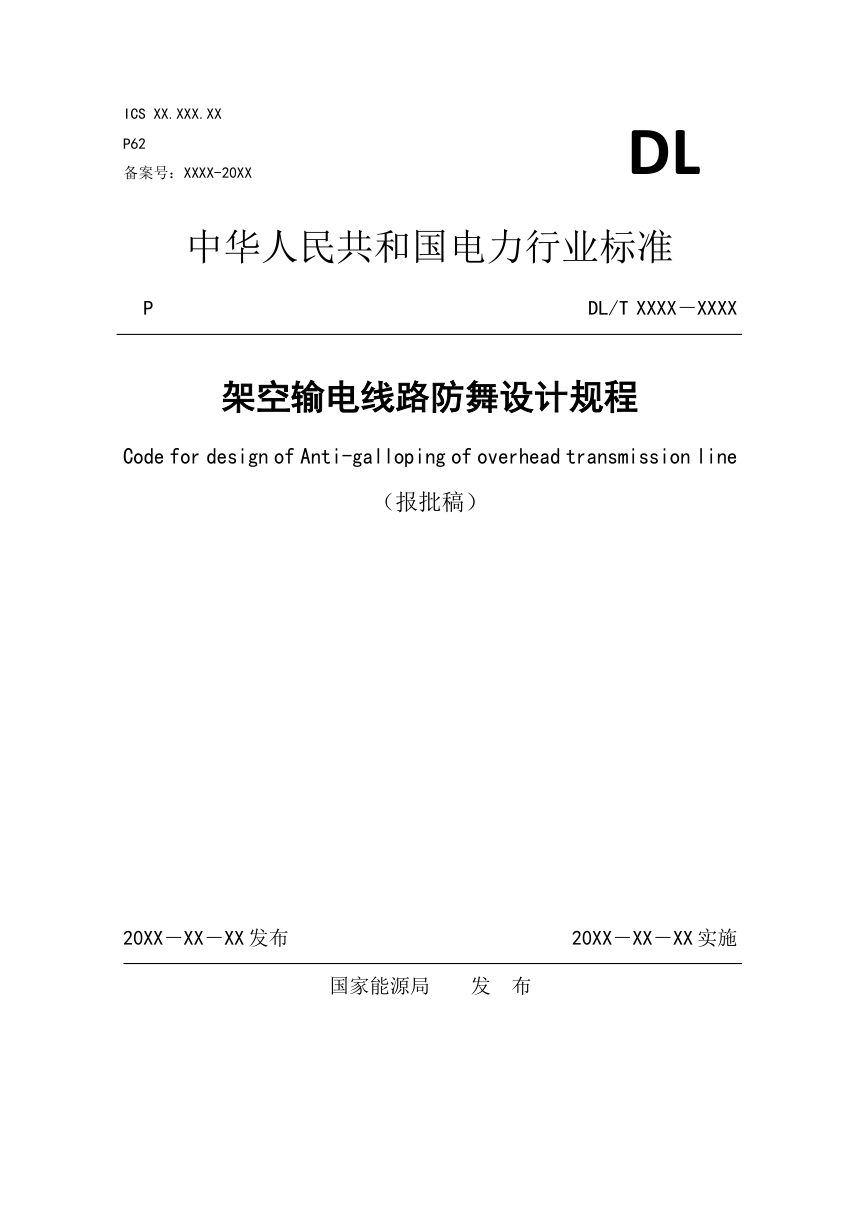

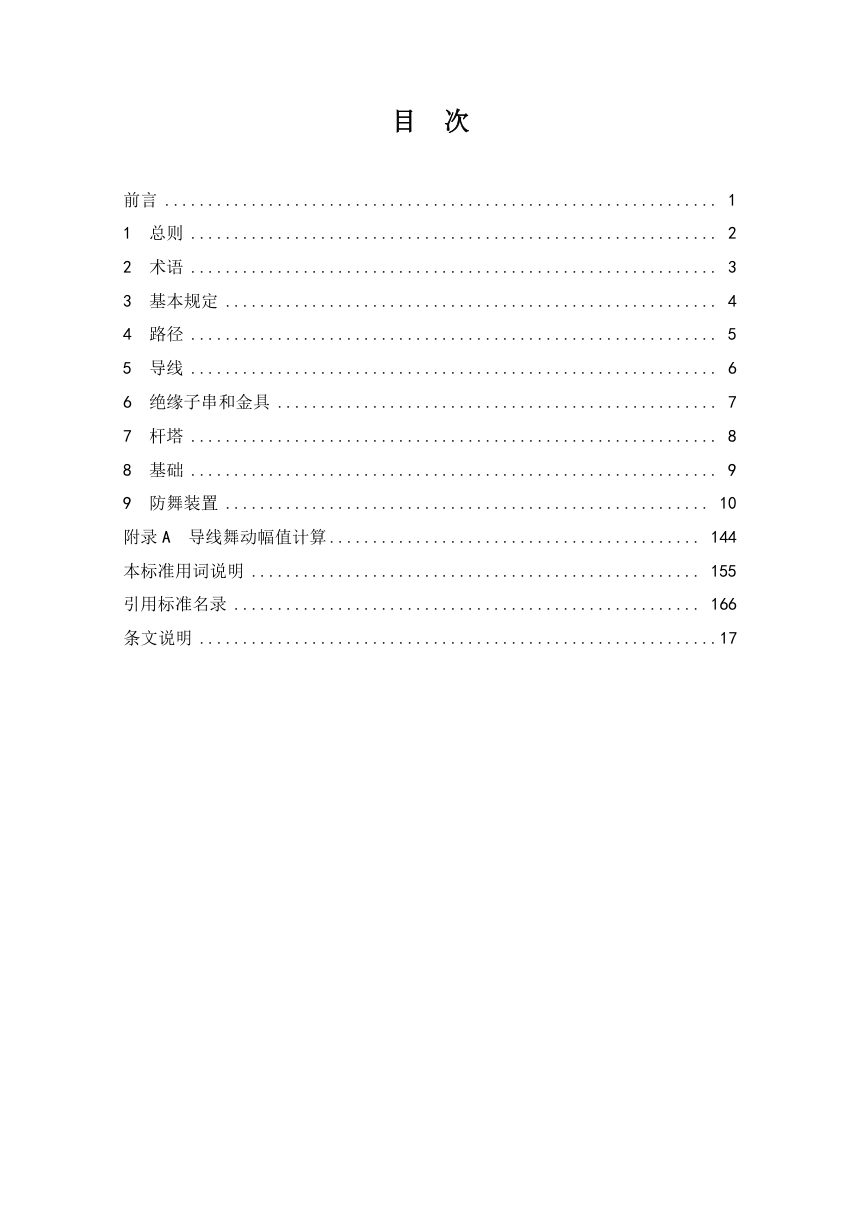

《架空输电线路防舞设计规程》NB/T 11165-2023（报批稿）

本规程适用于110（66）kV及以上交、直流架空输电线路（含大跨越）的防舞设计，以舞动区等级划分为基础，按0至3级差异化配置防舞措施。防舞方案需经技术经济比较后确定，综合运用路径避让、结构加强和装置抑制三类手段。

舞动区划分与设防标准

按10年舞动修订日数将舞动区分为0至3级。0级原则上不采取防舞措施；1级及以上舞动区中，线路走向与冬春季节主导风向夹角大于45°的区段应采取综合技术方案，夹角小于等于45°的区段在微气象微地形区可参照执行。路径选择宜避免横穿风口、垭口，2级和3级舞动区宜缩小档距和耐张段长度，重要跨越物宜避开2级和3级舞动区。

杆塔与基础的差异化加强

3级舞动区杆塔横担设计应校验覆冰舞动工况，气象组合为风速15m/s、冰厚5mm、气温-5℃、风向90°，组合系数取0.9；横担受拉构件长细比限值不宜大于320。2级和3级舞动区重要交叉跨越段耐张塔横担部位螺栓孔壁挤压强度宜按杆件内力增大15%～25%校验，受力材螺栓不宜少于2个。1级及以上舞动区杆塔螺栓直径不宜小于16mm，螺栓级别不宜低于6.8级；2级及以上舞动区杆塔应全塔采用双螺母防松螺栓。

导线、绝缘子串与金具

3级舞动区可选择分裂根数少、阻尼性能好的导线型式，并参照附录A计算舞动幅值。2级和3级舞动区连接金具安全系数一般线路不宜小于2.75，大跨越线路不宜小于3.3；导线悬垂线夹宜采用预绞式或加装预绞丝护线条，间隔棒不宜采用预绞式。V型绝缘子串采用复合绝缘子时宜采用环环连接，耐张绝缘子串双联及以上宜水平布置。

防舞装置选型与布置

2级和3级舞动区应在导线上加装防舞装置。±800kV及以上直流、1000kV交流线路宜采用线夹回转式间隔棒或组合方案；330kV～750kV同塔双回常规线路宜采用线夹回转式间隔棒、相间间隔棒或组合方案；110（66）kV～220kV线路可采用相间间隔棒。线夹回转式间隔棒端次档距控制在25～35m，平均次档距50～65m，回转式线夹朝向主导风向迎风侧。双摆防舞器档距小于700m时按2/9L、1/2L、7/9L三点布置，总质量控制在档内导线总质量的7%左右。相间间隔棒相邻间隔约10m，不宜布置在同一断面内。
