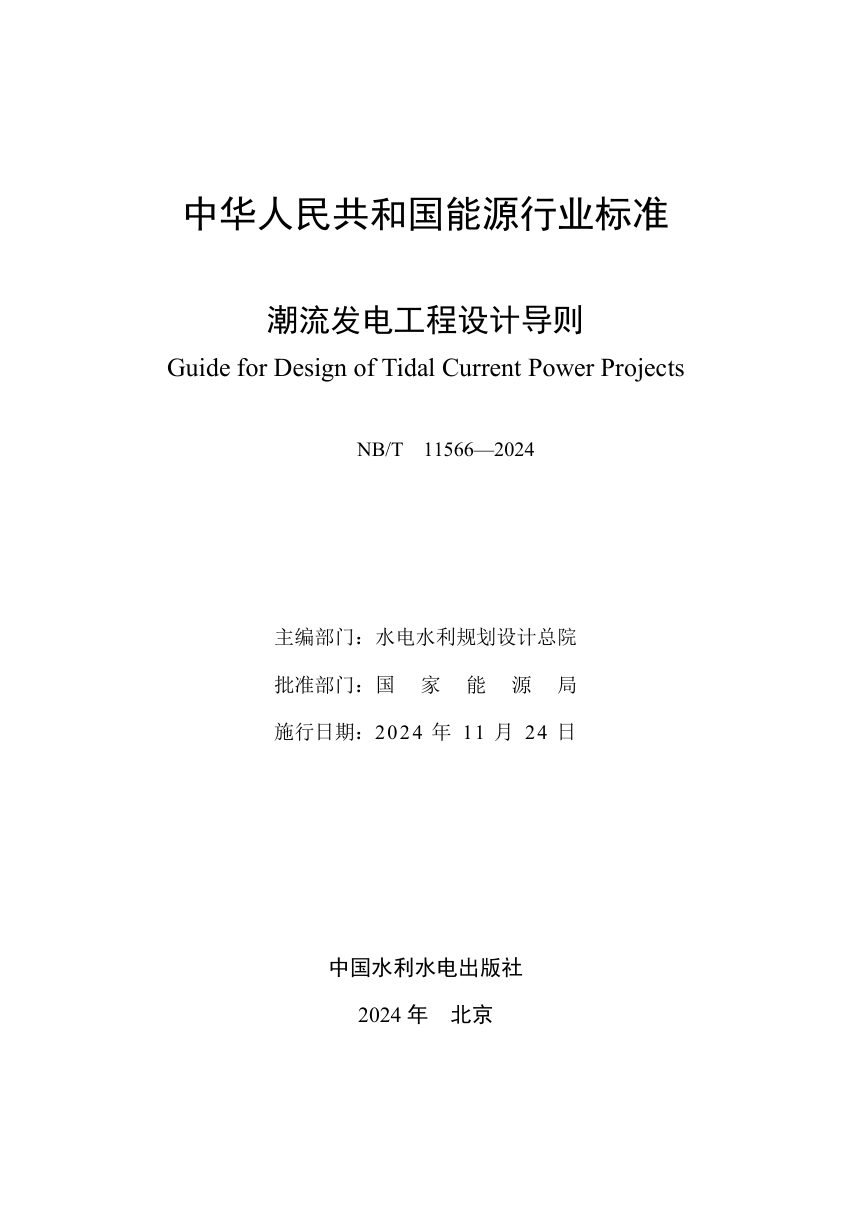

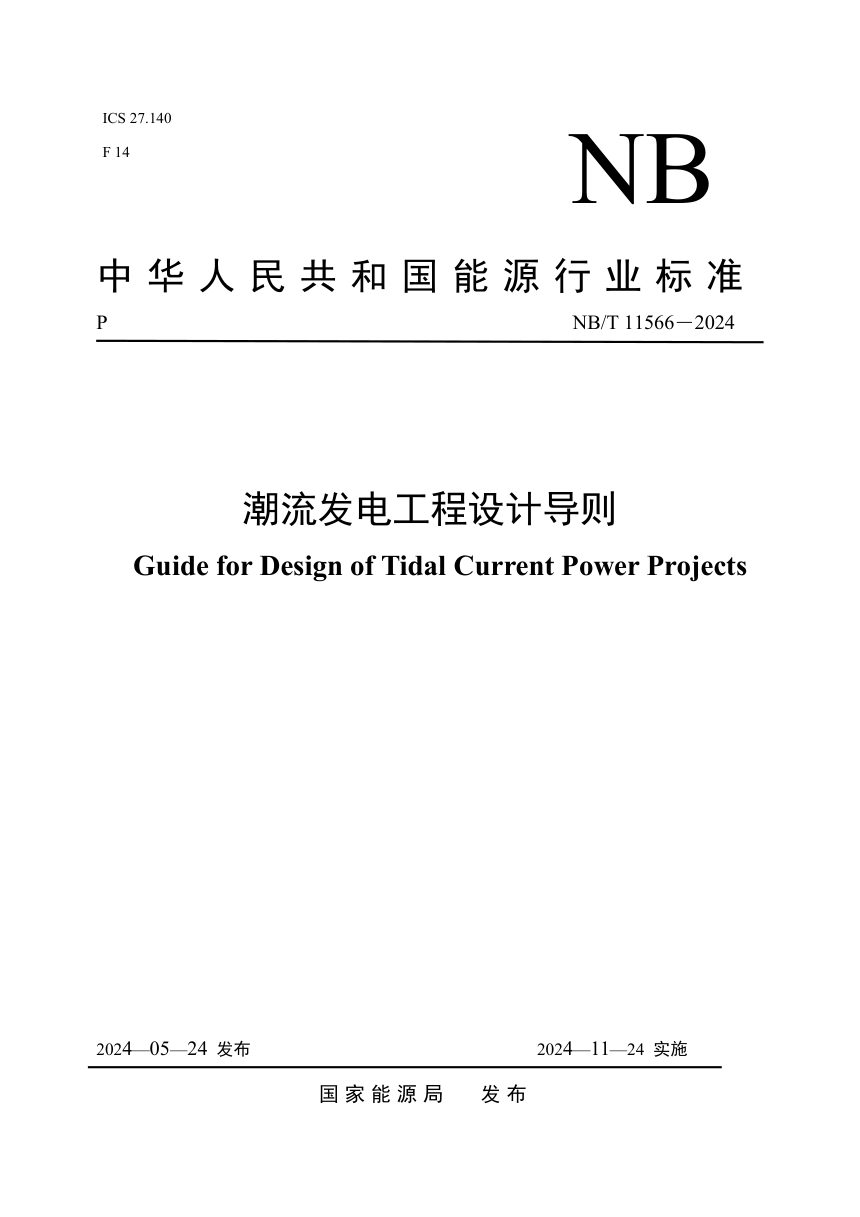

《潮流发电工程设计导则》NB/T 11566-2024

本导则针对潮流发电工程设计的技术要求与内容作出系统规定，适用于潮流发电工程各阶段设计。设计需遵循安全可靠、经济合理、技术先进和环境友好原则，并符合国土空间规划的资源开发与生态控制要求。导则以基础资料调查、资源评估、总体布置、机组选型、电气设计、基础与升压平台结构、施工组织、安全监测、环境保护及安全应急为技术主线，配套引用海洋能、电气、结构、消防等多领域现行标准。

资源评估与总体布置

潮流能资源评估需开展水深、潮流和潮位观测。潮位站观测时长不少于1年，时间间隔不大于10分钟；定点潮流观测应记录分层数据，流速数据需反映垂向变化规律。资源特征值计算涵盖功率密度、平均功率密度、断面平均功率及有效流时，有效流时定义为流速大于0.5m/s的年累计小时数。总体设计需综合场址特征、机组及升压平台、集电和送出线路、陆上升压站或集控中心、运维码头等因素，场址应避开海底滑坡、发震断裂及9度以上地震区，并与锚地、航道及既有海底管线保持安全距离。

机组与电气设计

机组选型需综合考虑潮流能功率密度、水深、安全等级及环境载荷，安全等级按GB/T 41088确定，设计寿命不宜少于20年。单机容量1MW以下机组可采用多机一变接线，1MW及以上应采用一机一变单元接线；每组集电海底电缆电压降不宜超过5%。升压平台按无人值守原则设计，升压变压器容量不宜小于机组额定容量的1.1倍，高压侧宜选用六氟化硫气体绝缘开关柜，设备应适应湿热、盐雾等海上环境。

基础结构与施工

基础和升压平台设计工作年限不宜小于25年，设计标准为50年一遇，施工工况不低于5年一遇，结构安全等级不低于二级。基础型式包括桩基、重力式和吸力式，桩基宜采用钢管桩。防腐蚀设计工作年限不宜小于25年，涵盖腐蚀分区、腐蚀裕量、防腐涂层和阴极保护。施工组织宜减少海上作业，机组和升压平台宜在陆上完成组装调试后整体运输安装。

监测、环保与应急

安全监测涵盖巡视检查、变形、应力应变、振动、腐蚀及专项监测，变形监测相邻测点高差中误差不应超过±1.0mm，钢结构应力监测精度不应大于0.5MPa。环境保护需避让海洋生态敏感区，施工避开珍稀物种繁殖期和洄游期，海洋生态敏感区应采用电磁屏蔽海底电缆。安全设施需提出防台风、防火、防爆、防船舶撞击等措施，升压平台应设脱险通道、逃生集合站及应急照明。
