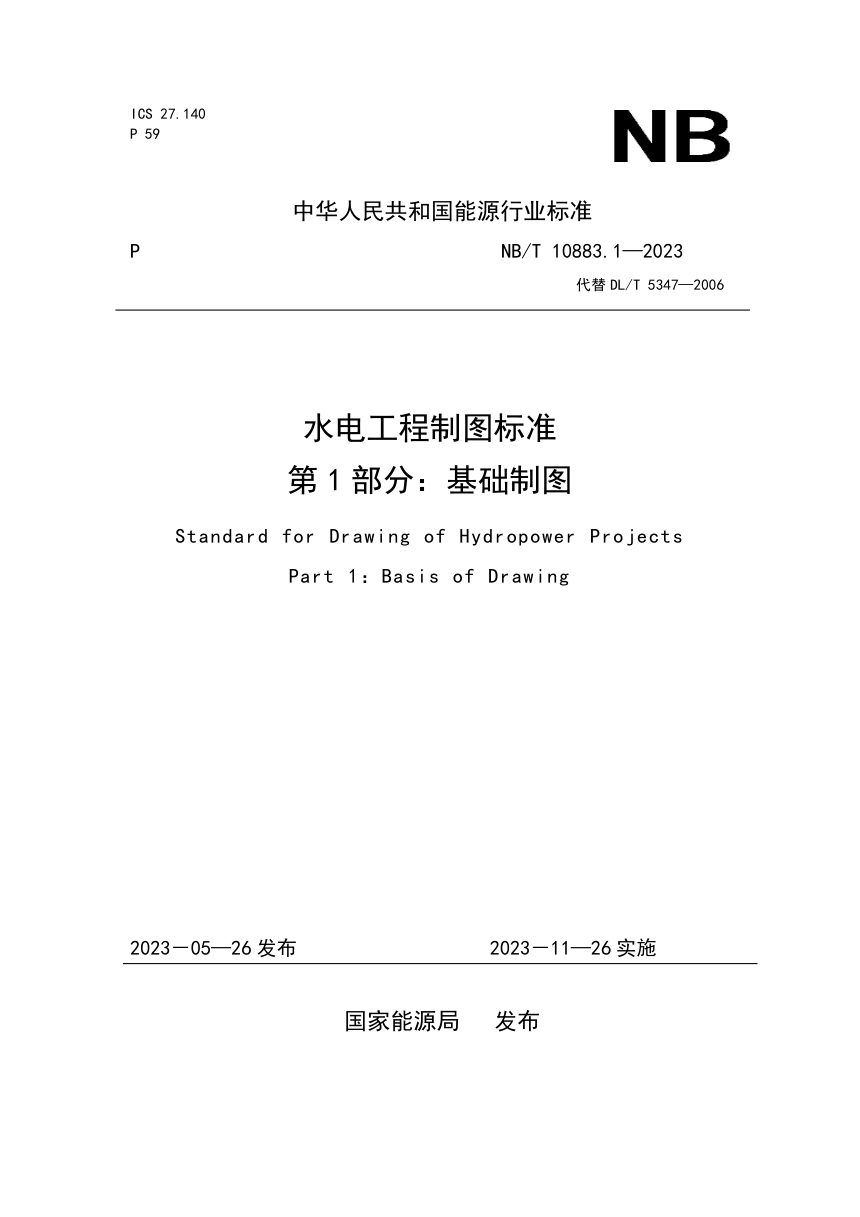

《水电工程制图标准 第1部分：基础制图》NB/T 10883.1-2023

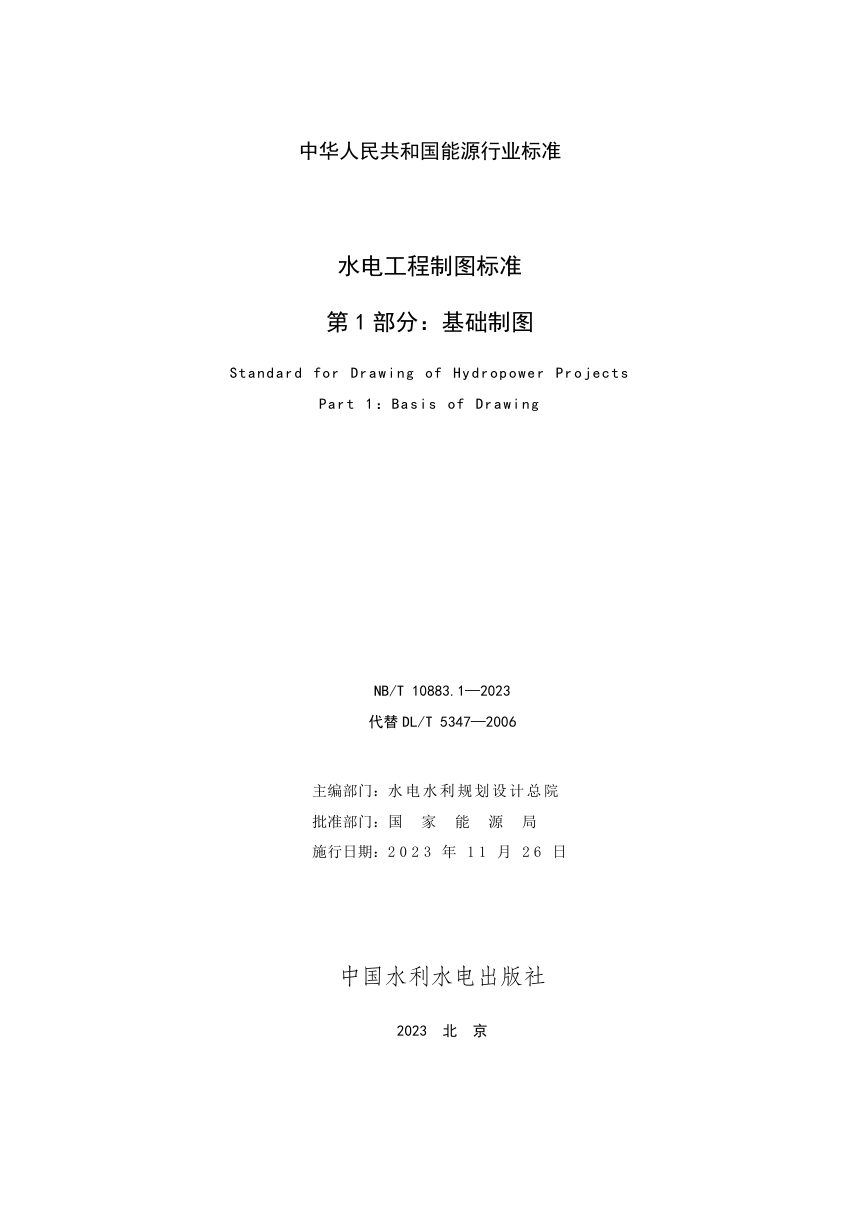

《水电工程制图标准 第1部分：基础制图》NB/T 10883.1—2023 代替 DL/T 5347—2006，由水电水利规划设计总院主编、国家能源局批准，2023年11月26日实施。本标准规定水电工程基础制图的图纸幅面、标题栏与会签栏、比例、字体、图线、图样画法、图样注法及三维制图，适用于水电工程基础制图。

修订要点

与2006版相比，本次修订增加彩色图纸基本要求，新增“三维制图”章；修订图纸幅面长边加长尺寸、图框格式命名、标题栏内容及制图字体要求、材料分界线与分界范围线线型；删除原标准制图字体中对 HZTXT 的应用要求。

图样画法与注法

图样画法涵盖视图、剖面图、剖视图、详图、常用画法及规定、曲面画法、标高图、轴测图，明确第一角画法、镜像正投影法、水流方向、指北针、风向频率图、相配线等符号要求。图样注法规定尺寸界线、尺寸线、起止符号、尺寸数字的绘制规则，以及圆与圆弧、角度、坡度、倒角、标高、桩号、方位角、轴测图尺寸等常用注法和简化注法。

三维制图

三维模型宜基于建（构）筑物实际尺寸建立，支持任意视角观察并可生成二维图纸；模型区域和专业划分宜适应协同手段要求；三维图形应选取合适视角清晰表达结构关系，可视情况标注尺寸、比例、文字，并宜进行基本渲染处理。

条文说明指出，本次修订调整标题栏各栏尺寸，取消审核栏和设计发证单位栏，图纸幅面增加四分之一加长幅面，并推荐采用 True type 字体中的宋体字型。
