《水工混凝土应用钢渣骨料技术规范》DL/T 5877-2024（报批稿）

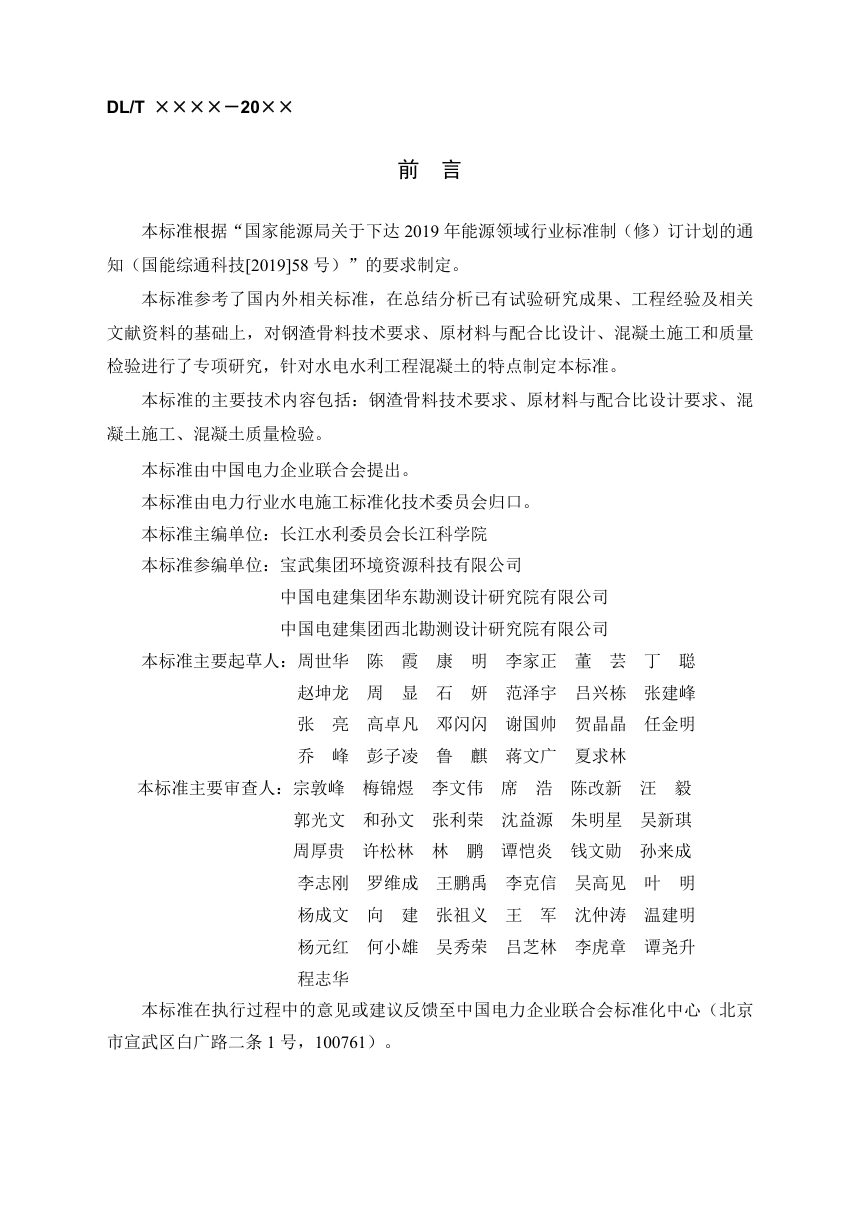

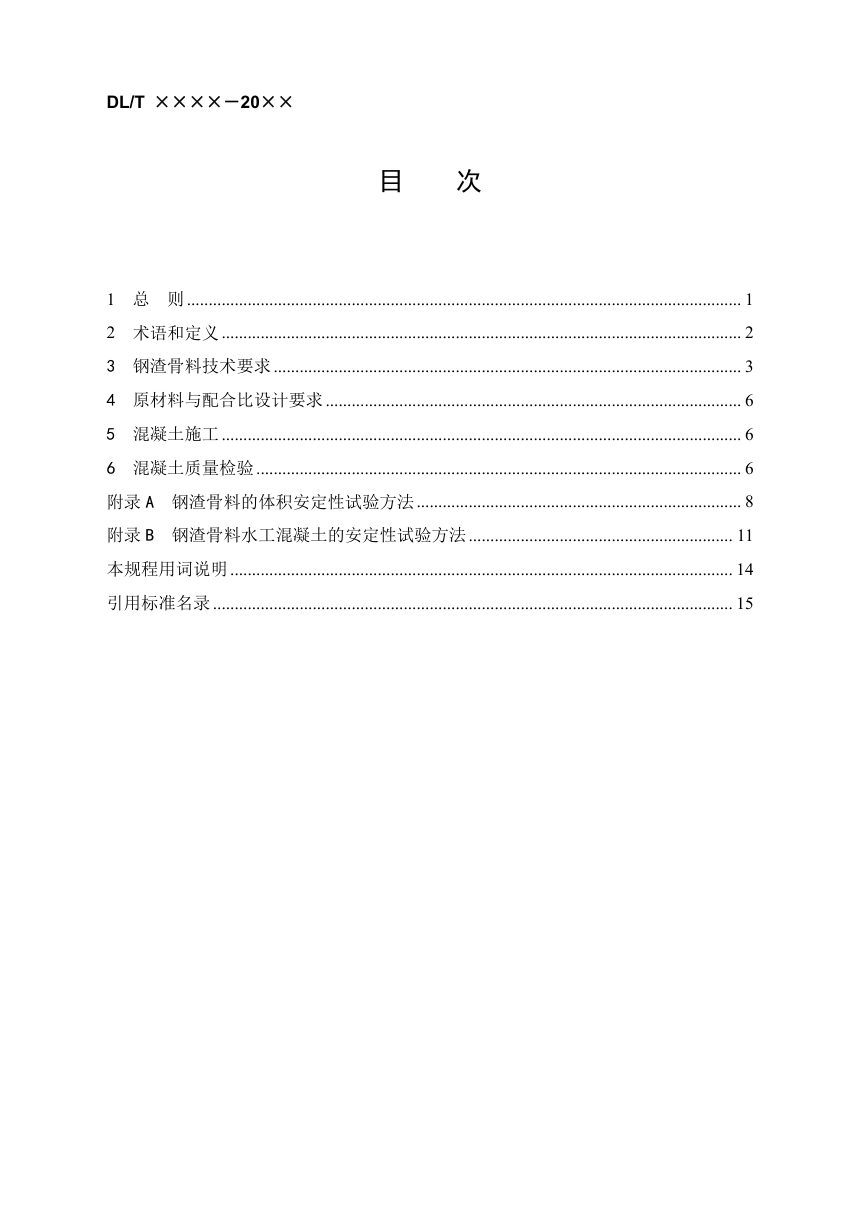

本标准是针对水电水利工程中钢渣骨料应用的首部专项行业规范，旨在解决钢渣作为混凝土骨料时的体积安定性风险与质量控制问题。规范覆盖钢渣骨料技术要求、原材料与配合比设计、混凝土施工和质量检验全链条，核心抓手是以压蒸粉化率和体积安定性为核心指标的稳定性控制体系，并将应用前提设定为须通过技术论证。

适用范围与骨料技术要求

标准适用于水电水利工程中以钢渣作为粗细骨料的水工混凝土，其他品质要求须同时满足 DL/T 5144 规定。细骨料粒径不超过 5mm，表面含水率不宜超过 6%，可单独或掺合使用；粗骨料最大粒径不宜超过 20mm，压碎指标须达标。骨料出厂与进场均须逐批检验 f-CaO 含量、压蒸粉化率等关键指标，进场以连续供应 3000t 为一批，压蒸粉化率或体积安定性不合格即整批判定为不合格。

配合比设计要点

配合比设计按 DL/T 5330 执行，宜采用绝对体积法。拌和物配制宜优选表观密度较高的矿物掺和料，选用高效减水剂或高性能减水剂以改善抗离析性能。在相同设计强度等级并保证工作性前提下，钢渣骨料混凝土宜适当提高水胶比、增大砂率；钢渣骨料品种变化时应重新进行配合比设计。

施工与质量检验要求

混凝土施工执行 DL/T 5144 与 DL/T 5112，宜采用强制式搅拌机和分次投料方式，钢渣细骨料首先投料，具体投料顺序及搅拌时间须经试验确定。浇筑后保温保湿养护不宜少于 14d。质量检验含原材料、拌和物及硬化混凝土性能三部分，其中安定性检验以同一厂家同一规格骨料生产的同一配合比混凝土每 1000m³ 为一批，按附录 B 方法取样检测，结果须合格。
