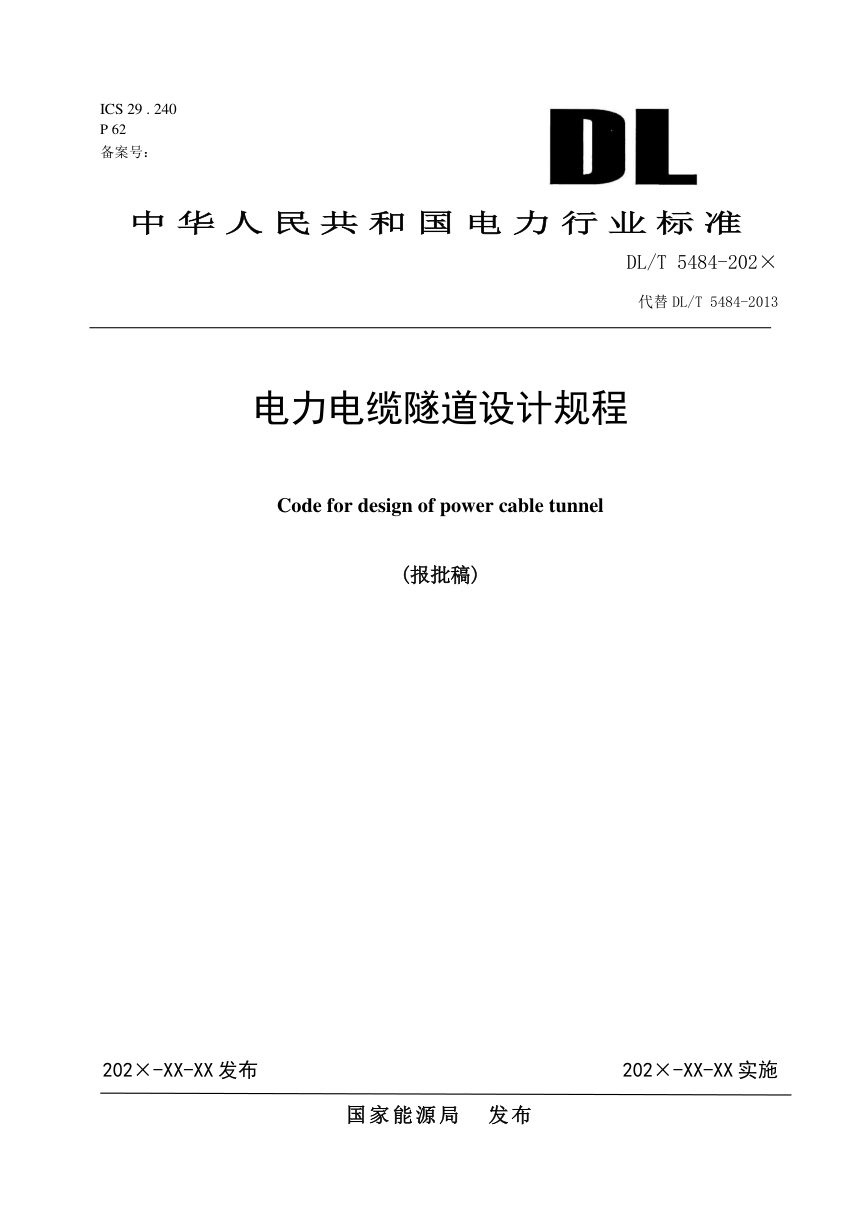

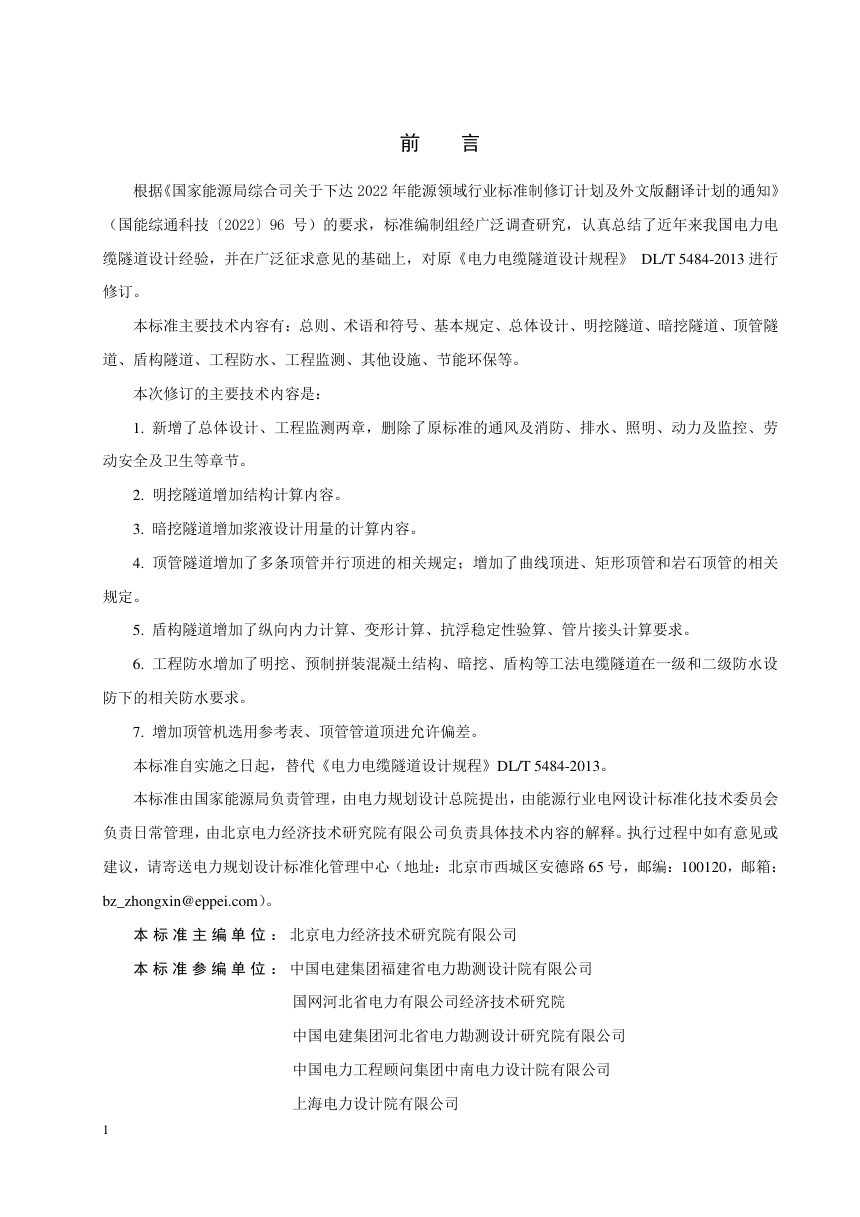

《电力电缆隧道设计规程》DL/T 5484-2024（报批稿）

本标准为电力电缆隧道本体设计提供统一技术依据，适用于新建、改建及扩建工程。规程以结构安全与耐久性为主线，按明挖、暗挖、顶管、盾构四种工法分章规定设计计算、构造与辅助措施，并新增总体设计与工程监测两章，强化了工法比选、抗浮与抗震设防、防水设防及施工期监测的体系化要求。设计使用年限为100年，安全等级不低于二级，结构重要性系数不小于1.0，火灾危险性类别为戊类，防水等级不应低于二级。

基本规定与总体设计

明确电缆隧道净空应满足电网远景规划，结构按以概率理论为基础的极限状态法设计，稳定性验算采用总安全系数法。荷载取值需区分施工与使用阶段的最不利组合，水压力按设防水位及地下水位变化确定。总体设计新增章节对路径选择、工法比选、空间净距、纵坡及横断面提出量化指标，如穿越Ⅰ～Ⅴ级航道顶部高程应在远期规划航道底高程2.0m以下，检修通道净宽及横断面净高（不宜小于1900mm）均有明确规定。逃生口间距不宜超过1000m，端部无安全门时应在距端部不大于5m处设置。

各工法设计要点

明挖隧道增加结构计算内容，按"荷载—结构"模型分析内力，并对基坑支护的安全等级、稳定性验算及地下水控制作出规定。暗挖隧道采用整体式或复合式衬砌，初期支护按施工期全部荷载设计，二次衬砌按使用期全部荷载承载，新增浆液设计用量计算公式，黄土、含水砂层及含瓦斯地层等特殊地质段构造要求细化。顶管隧道扩展至并行顶进、曲线顶进、矩形及岩石顶管等工况，给出顶管机选用参考表与顶进允许偏差，明确不宜采用顶管法的地层条件（地基承载力特征值小于30kPa、渗透系数大于10⁻²cm/s等）。盾构隧道补充纵向内力与变形计算、抗浮稳定验算及管片接头计算要求，垂直土压力区分覆土厚度与隧道外径关系选用总覆土压力或松弛土压力，管片可采用均质圆环法、多铰圆环法或梁—弹簧法计算。

防水、监测与其他设施

防水设计遵循"以防为主、防排结合"原则，按工法及防水等级分别列表明挖、预制拼装、暗挖、盾构隧道的设防要求，防水混凝土强度不低于C30、抗渗等级不小于P6，结构最大裂缝宽度限值不应大于0.2mm。工程监测为新增章节，涵盖明挖基坑、暗挖、顶管、盾构各类施工对象，规定监测点布设间距、频率及控制值与预警要求，监测等级结合地质复杂程度调整，盾构与暗挖隧道地表沉降横向断面监测点数量宜为7～11个。其他设施部分对电缆支架按"从上到下、电压等级由低至高"布置，综合接地网接地电阻不宜大于1Ω，金属构件均应与接地网连通。
