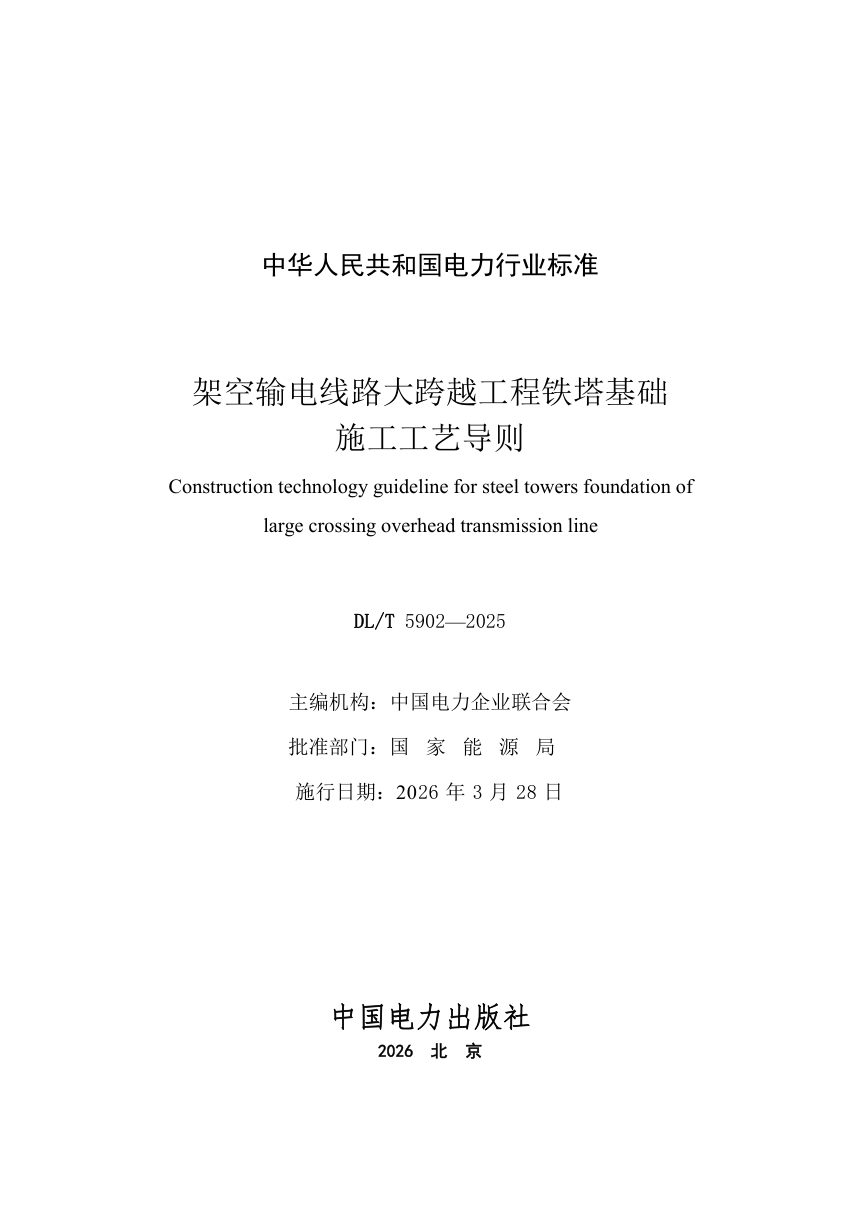

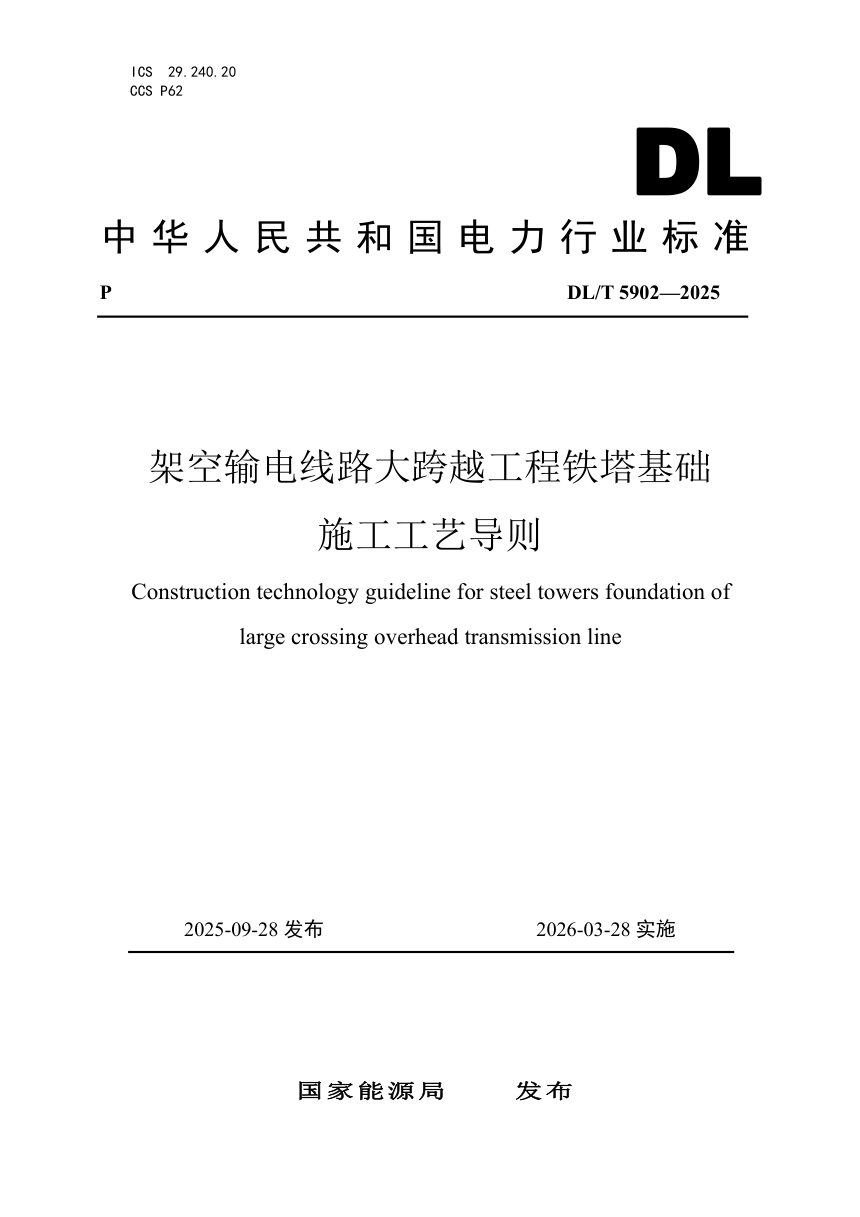

《架空输电线路大跨越工程铁塔基础施工工艺导则》DL/T 5902-2025

本导则针对110kV及以上架空输电线路大跨越工程自立式钢结构铁塔基础施工，规范从施工准备、测量放样到地基处理、钢筋锚杆、混凝土浇筑、PHC管桩及特殊季节施工的全流程工艺，并以安全、环保水保和质量验收作为约束条件，旨在推动基础施工工艺标准化。

测量与分坑控制

对塔位复测、路径复测提出量化纠偏标准，如横线路偏差大于50mm、档距偏差超1%须查明原因。按直线塔、锚塔、高低腿、群桩承台等不同布置型式分别给出分坑方法及坐标计算公式，并要求沉降观测由具备资质的第三方实施。

混凝土与基础施工控制

原材料按批次规定验收批量与复验项目，水泥进场须检强度、安定性及水化热。大体积混凝土要求温升值不大于50℃、里表温差不大于25℃、降温速率不大于2.0℃/d，并给出测温点布置与频率。冬期、高温、雨期分别规定入模温度、骨料加热上限及防雨排水措施。

PHC管桩施工

大跨越管桩宜优先采用静压法，压桩力须不小于单桩竖向极限承载力标准值，终压稳压时间按压桩力分档控制。锤击法限制总锤击数不超过2000击、最后1m不超过300击，收锤标准综合贯入度、桩端持力层及锤型确定，最后贯入度不宜小于30mm/10击。

质量检测与验收

跨越塔基础每腿、锚塔每基各取一组混凝土试块；桩身完整性检测按桩径规定声测管最少数量，Ⅲ、Ⅳ类桩须由设计单位出具处理方案。锚杆验收试验抽检不少于总数5%且不少于5根，锚固体注浆强度不低于设计强度90%方可检测。
