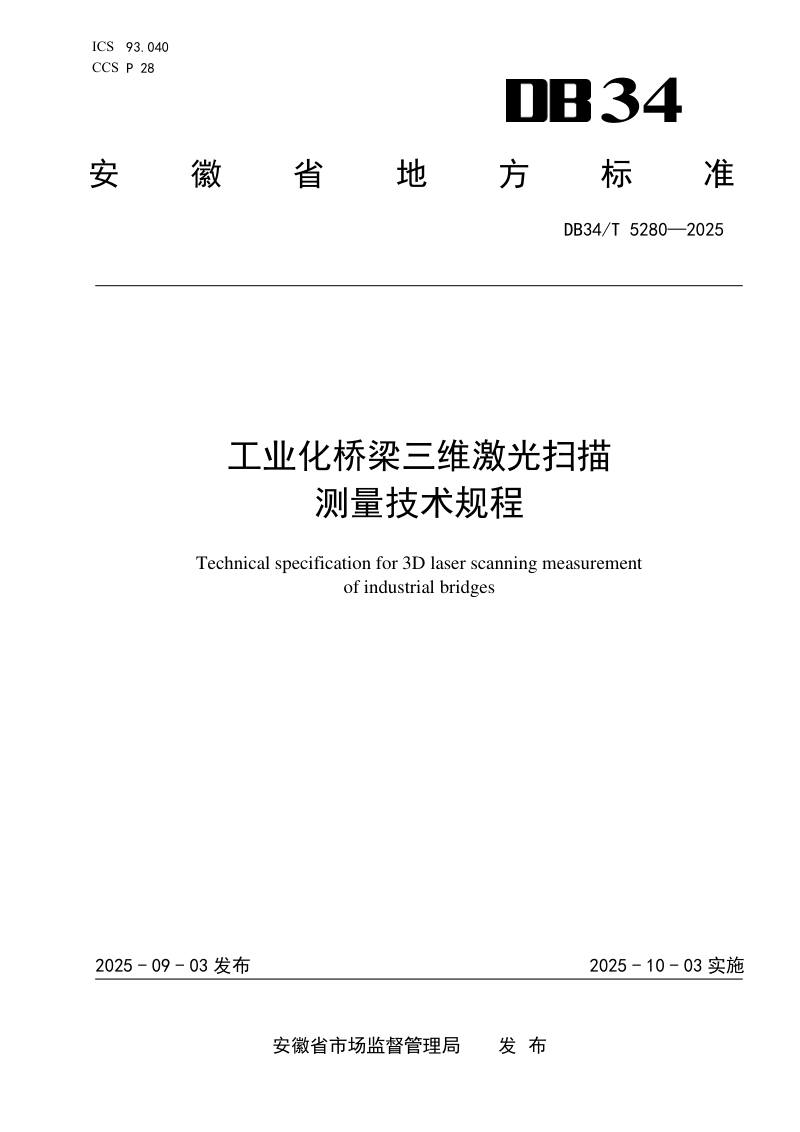

安徽省《工业化桥梁三维激光扫描测量技术规程》DB34/T 5280-2025

本规程立足工业化桥梁建造与检测需求，系统规定了架站式三维激光扫描测量技术从前期准备、数据采集、数据处理到成果质量控制与归档的全流程技术要求。本规程明确该技术适用于桥梁预制、安装及成桥各阶段的外观、尺寸与位置扫描测量，并对点云精度、点间距及设备性能指标提出了量化标准。在作业方法上，本规程详细规定了测站与标靶的布设原则、数据采集的操作要点以及多站点云配准、降噪抽稀、分类精简等预处理流程，同时给出了结构几何尺寸、面平整度、高程偏位及倾斜值等关键参数的提取方法，形成了覆盖外业扫描与内业处理的完整技术闭环。

作业流程与基准要求

本规程构建了“前期准备—数据采集—数据处理—成果质量控制与归档”的四阶段作业流程框架。前期准备强调资料收集、实地调查与技术方案编制的必要性；基准设定方面，根据预制、安装及成桥等不同阶段，分别采用自定义坐标系或项目工程坐标系，并统一公元纪年和北京时间作为时间基准，确保测量成果在统一时空框架下的协调与可比。

数据采集与处理关键技术

本规程对测站布设提出覆盖目标、多站重叠且间距合理的要求，并对不同目标形态给出了最小测站数量建议。数据采集中强调扫描重叠度、标靶连续传递配准的闭合性及异常情况处理。数据处理环节则确立了从点云配准、坐标系转换到降噪抽稀与分类精简的标准化操作序列，规定配准残差与转换残差均需满足相应精度指标，为后续参数提取提供可靠的数字点云基础。

成果提取与质量管控

本规程明确了特征点、几何尺寸、面平整度及位置偏差等十余项参数的具体提取规范，特别提出对复杂高精度结构可采用点云逆向建模与BIM模型对比分析的方法。成果质量控制实行过程检查、最终检查和验收的二级检查一级验收制度，并逐项列出应检查归档的技术文档、原始数据、模型数据及测量报告，确保成果的完整性、可追溯性与质量等级的客观评定。
