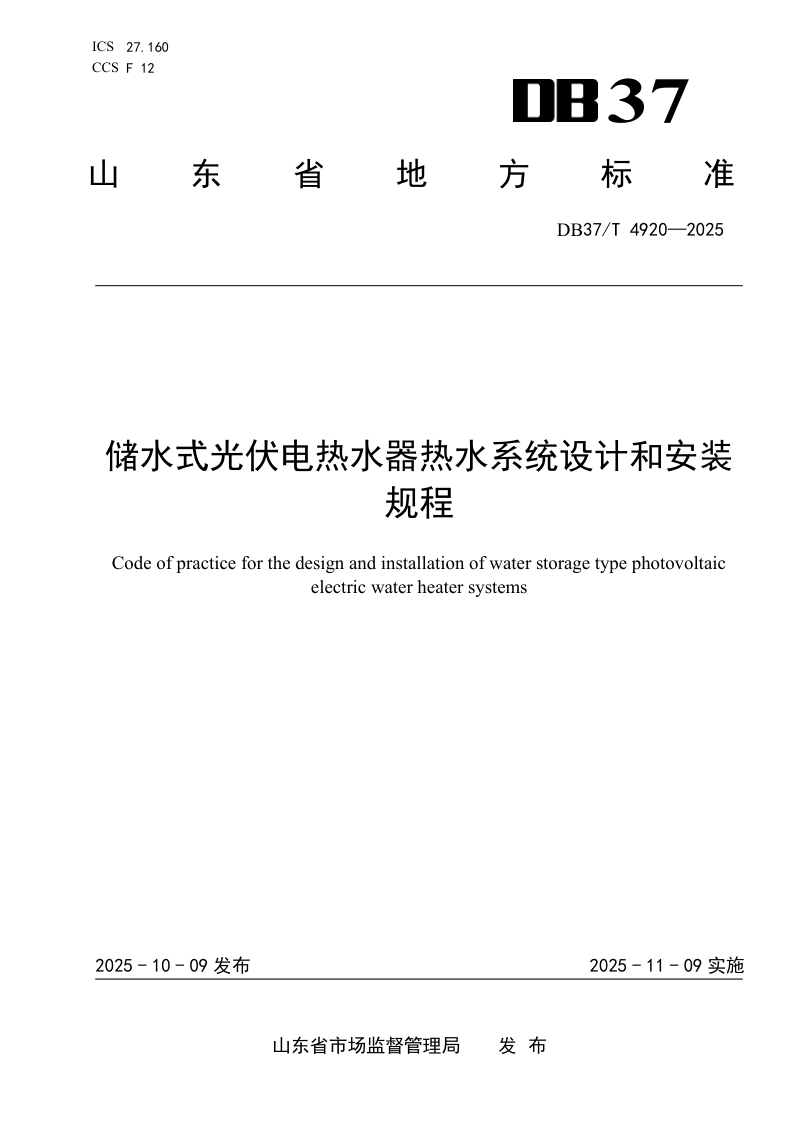

山东省《储水式光伏电热水器热水系统设计和安装规程》DB37/T4920-2025

本规程确立了储水式光伏电热水器热水系统的设计与安装程序，围绕管路设计、材料准备、设备配置及光伏组件安装、储水罐体安装、管路安装、温度调试等关键环节，规定了具体的技术指示与操作要求。设计方面，本规程依据系统类型分别采用落水法或顶水法进行热水管路设计，并对循环管路、材料图纸配置及设备精度提出明确规范；安装方面，明确了光伏组件的固定与防跌落二次保护、储水罐体的空间余量与高度要求，以及管路安装的出水温度指标。此外，本规程还规定了全过程记录与追溯方法，并通过接地电阻测试、电气强度测试和储水罐体压力试验等手段对安装质量进行验证，以确保系统安全、稳定地输出有效热水。

设计与材料设备配置规范

本规程将设计程序划分为管路设计、材料准备与设备配置三个阶段。管路设计须依据系统循环方式选用冷水管绕行布置，并根据直流式或循环式系统分别采用落水法或顶水法确定冷热水管的接入接出位置。材料准备阶段要求预先收集建筑物结构图纸、给排水系统图纸和电源接入点资料，并据此配置防腐加热元件管材、耐高温进出水管、固定悬挂装置以及温控器、断路器、电路控制器等关键部件，设备配置则须符合相关标准的准确度与精度要求。

安装与温度调试程序

安装程序涵盖光伏组件、储水罐体及管路安装和温度调试。光伏组件须安装在屋顶或朝阳墙面并以固定支架加固，同时加装独立的防跌落二次保护设备；储水罐体须安装在离地一定高度以上的墙壁或隔板上，并确保四周留有足够的活动余量。管路安装完成后，需在特定进水温度条件下验证出水温度达标。温度调试则通过交直流供电加热并反复调节温控器，直至热电偶测量平均温度最高值稳定在规定区间，保证系统有效热水输出量。
