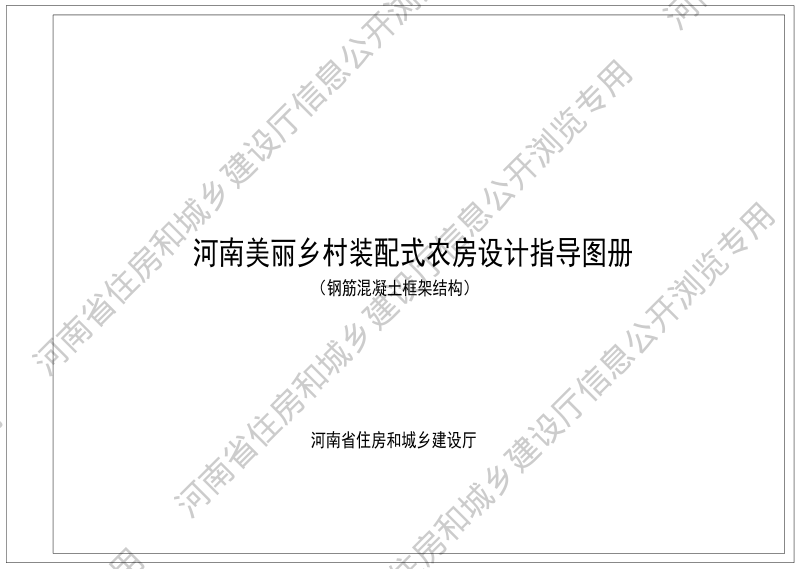

河南美丽乡村装配式农房设计指导图册（钢筋混凝土框架结构）

本图册是面向河南省寒冷地区二层及以下新建装配式农村住房工程的设计指导文件，采用装配式钢筋混凝土框架结构体系，提供了220平方米、225平方米、110平方米三种典型户型示例。本图册系统性地规定了建筑设计、结构构造、节能保温、防水隔声、适老化措施、预制构件生产运输与施工安装、太阳能光伏系统及质量验收等全流程技术要求。本图册明确设计工作年限为50年，抗震设防烈度为7度（0.15g），抗震等级为三级，外围护墙采用装配式蒸压加气混凝土板材（ALC），主体结构构件采用预制柱、叠合梁、叠合板等工业化部品部件，并对预制构件连接节点、套筒灌浆连接、防水构造及防火隔离等关键工艺给出了详尽的构造做法与指标参数，旨在为设计、施工及生产单位提供标准化技术参考。

技术体系与设计集成

本图册以装配式混凝土框架结构为核心，遵循模数化、标准化设计原则，将建筑、结构、设备管线及外围护系统进行一体化集成设计。示例户型涵盖了从基础顶面至坡屋面的完整建筑与结构方案，明确了预制柱、叠合梁、叠合板、预制楼梯等主要受力构件的布置方式与配筋要求，并辅以造型钢屋面结构布置，体现了预制工业与建筑风貌的结合。

围护系统与功能保障

本图册重点规范了外围护墙与内隔墙的装配式ALC板材应用，制定了屋面、外墙、楼地面及门窗的防水设防等级与构造层次，要求平屋面与坡屋面防水等级均为一级。同时，对外墙外保温采用挤塑聚苯板加岩棉防火隔离带的复合体系予以规定，并明确了门窗气密性、围护结构传热系数限值及隔声性能指标，确保农房的保温节能、防水防渗与居住舒适度。

全产业链管控要点

本图册内容贯穿预制构件全生命周期，从原材料性能、模具组装、混凝土浇筑养护，到构件的运输堆放、现场吊装校正、节点后浇连接及临时支撑拆除，均设定了详细的工艺允许偏差与验收标准。特别强调了套筒灌浆连接、钢筋接驳器定位、结合面粗糙度处理等关键质量控制环节，保障装配式结构的整体性与安全性。
