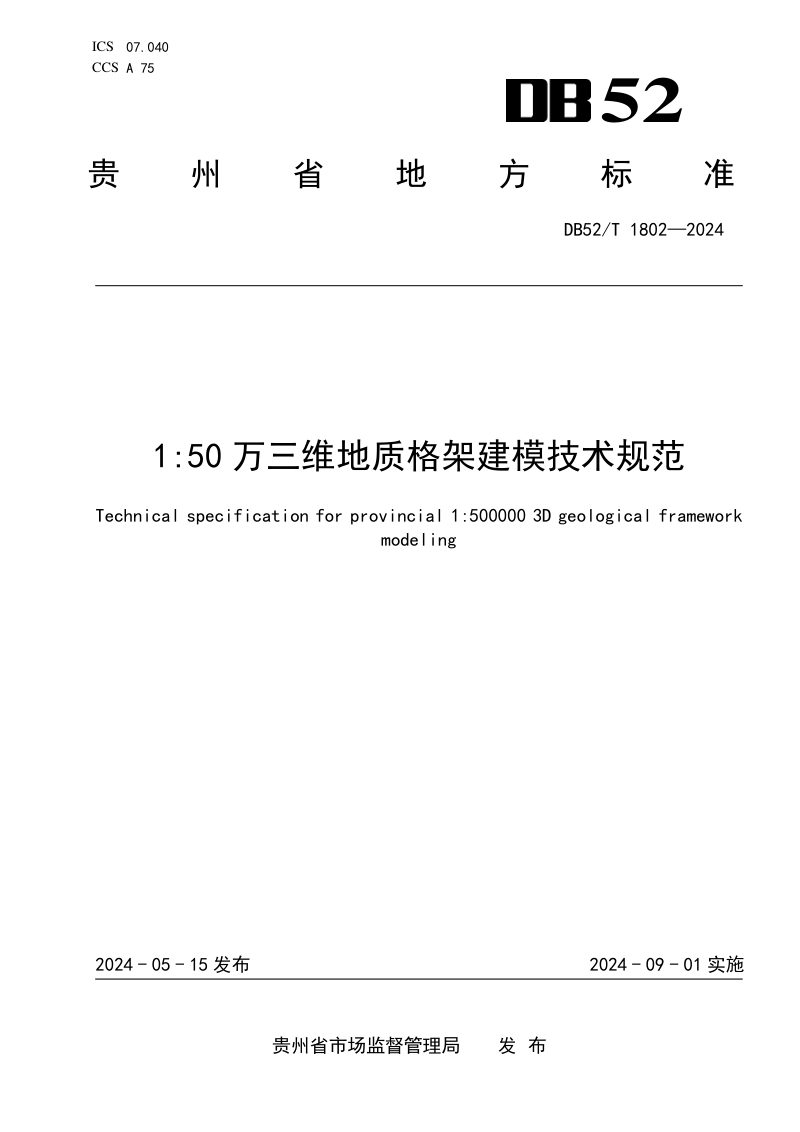

贵州省《1:50万三维地质格架建模技术规范》DB52/T 1802-2024

本规范规定了贵州省1:50万三维地质格架建模的全套技术要求，涵盖总则、数据准备、模型构建、质量控制及成果汇交等环节。本规范以地质大数据为驱动，明确建模的核心任务是集成多源地质资料，重建反映区域构造-地层-格架的系列纵横地质大剖面，并利用混合空间数据模型与拓扑推理技术，构建海拔-2500米以浅的三维地质结构模型。本规范统一了建模流程与数据标准，为省级中小比例尺深部地质格架模型的规范化建设提供了系统性依据。

建模基础与数据准备

本规范确立了以“数据准备—模型构建—质量控制—成果汇交”为主线的技术路线。数据准备阶段，本规范要求统一采用2000国家大地坐标系，并对不同来源的勘查数据进行标准化处理与语义一致性校准。本规范特别采用网格剖面法，通过构建间距为5至10公里的纵横剖面体系，并结合骨干剖面调查、钻孔校正及虚拟钻孔创建，形成覆盖全区的地下地质格架基础控制网络。

模型构建核心要求

本规范规定了基于断裂系统划分建模区块，采用不规则三角网-角点网格等混合空间数据结构，通过地质知识驱动与剖面拓扑推理构建三维地质体结构模型的方法。模型内容须包含地形模型、地质界面模型及地质体模型，并应赋予地层、岩性、构造等属性信息。此外，本规范要求模型具备任意方向剖面制作、虚拟钻孔分析及地质体爆炸展示等可视化分析功能。

质量控制与成果体系

本规范建立了涵盖合规性、合理性、准确性及完整性的质量检查体系，并强调模型应随勘查程度提高实现动态更新与时序版本管理。成果汇交方面，本规范要求产出建模报告、模型说明书及可脱离软件展示的模型数据体，三者共同构成完整的成果交付体系。
