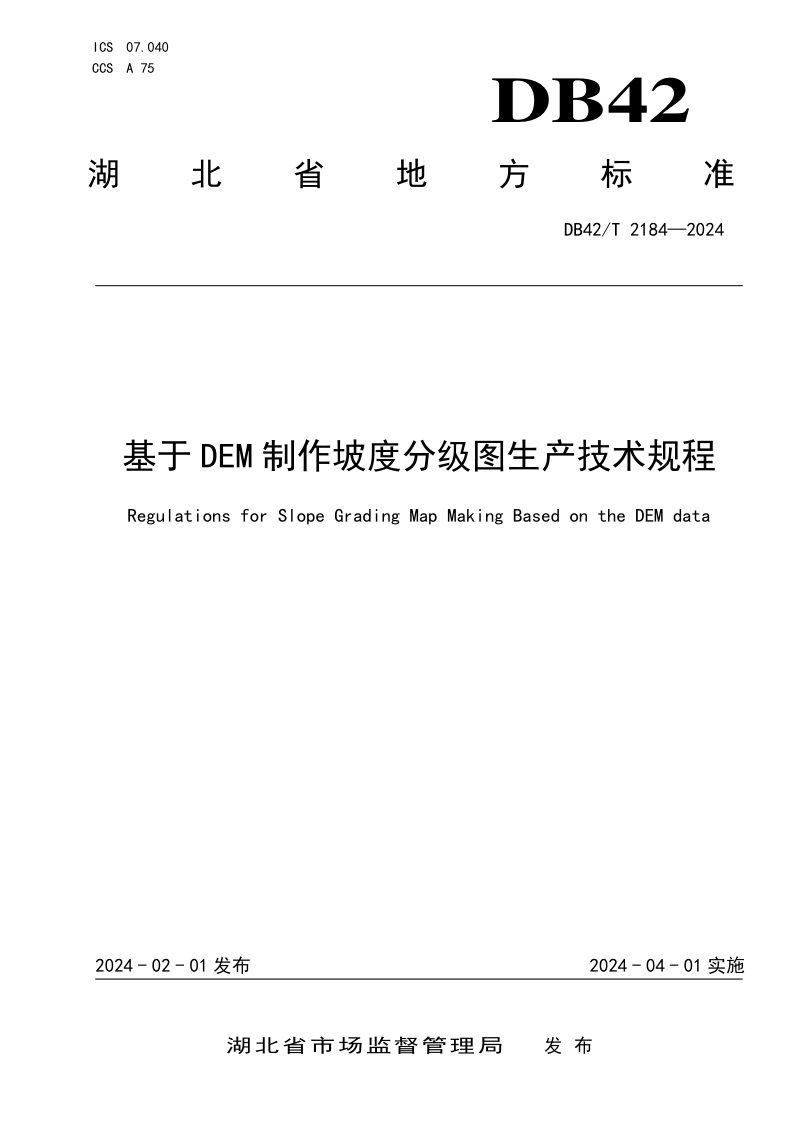

湖北省《基于DEM制作坡度分级图生产技术规程》DB42/T 2184-2024

本规程确立了基于数字高程模型（DEM）制作坡度分级图的全流程技术规范，适用于湖北省自然资源领域的坡度分级图生产。本规程以规则格网DEM为核心数据源，系统规定了从资料收集、数据预处理、坡度值计算到成果汇交的完整工序。在技术实现上，本规程要求采用三乘三局部移动窗口及适宜的数学模型逐格网计算坡度，并依据国土调查或水土保持等不同用途选定分级标准，将坡度划分为五级或六级。矢量图斑经综合、平滑、拓扑重建与裁切接边等处理后，与栅格数据及元数据一并形成标准化成果。本规程还对成果的空间参考系、格网尺寸、文件命名与组织格式提出了明确要求，确保坡度分级图在精度、一致性与可交换性上满足自然资源调查监测的需要。

技术路线与核心工序

本规程明确了“资料收集—数据预处理—坡度值计算—坡度栅格与分级图制作—元数据制作”的总体技术路线。数据预处理环节解决坐标、高程基准与格网尺寸的转换和拼接问题；坡度值计算则通过数学模型与三乘三窗口遍历格网，生成连续的坡度栅格数据。在分级图制作阶段，本规程强调对栅格进行分级矢量化，并按照“逐级就低”原则完成细小图斑的综合，同时对界线平滑偏移量和数据接边限差设定了严格的格网级容错阈值，以保障图面表达的合理性与几何精度。

成果形式与质量保障

本规程规定成果包含坡度分级矢量数据、坡度栅格数据及对应的XML格式元数据。矢量数据以Shapefile格式组织，可分幅或按县级行政区划单元汇交。质量检验贯穿生产过程，检查内容涵盖空间参考系、DEM合规性、分级正确性、图斑综合质量、接边精度及数据结构等关键指标。验收环节要求由具备资质的机构按不低于10%的比例进行抽查，并依据数字测绘成果质量检查与验收的相关国家标准执行，从而构建起从中间成果到最终成果的全链条质量控制体系。
