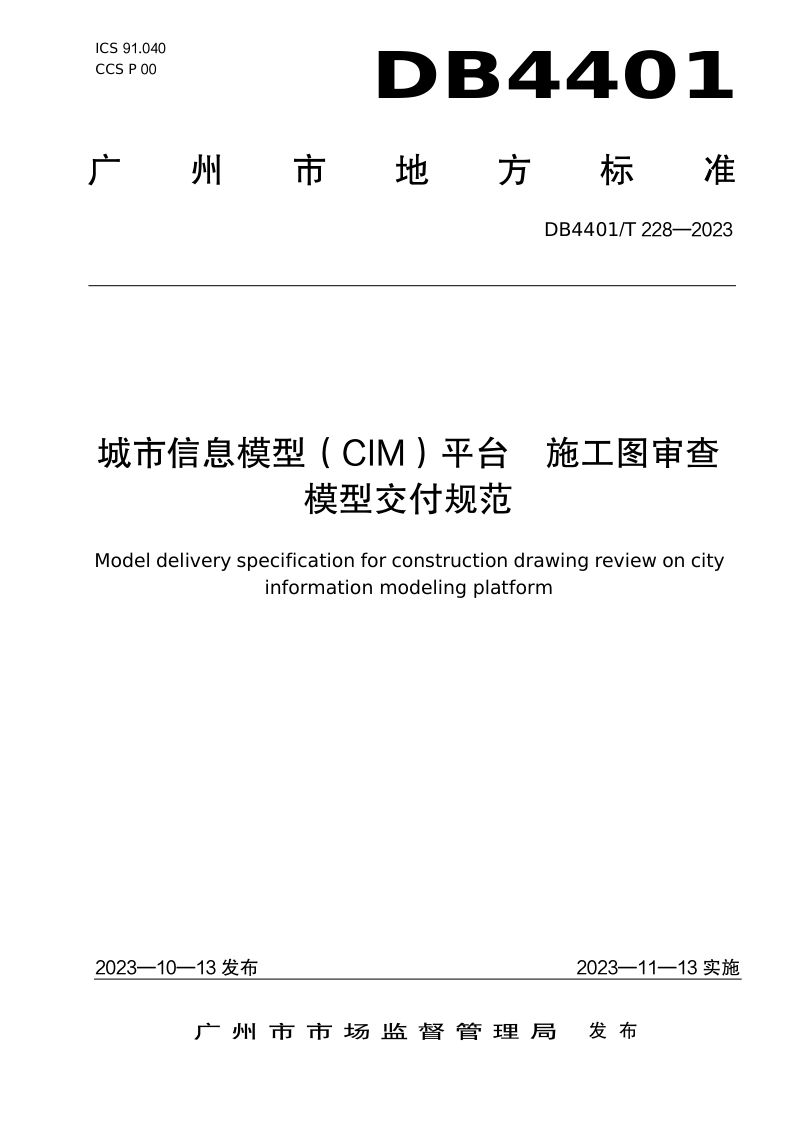

广东省广州市《城市信息模型（CIM）平台 施工图审查模型交付规范》DB4401/T 228-2023

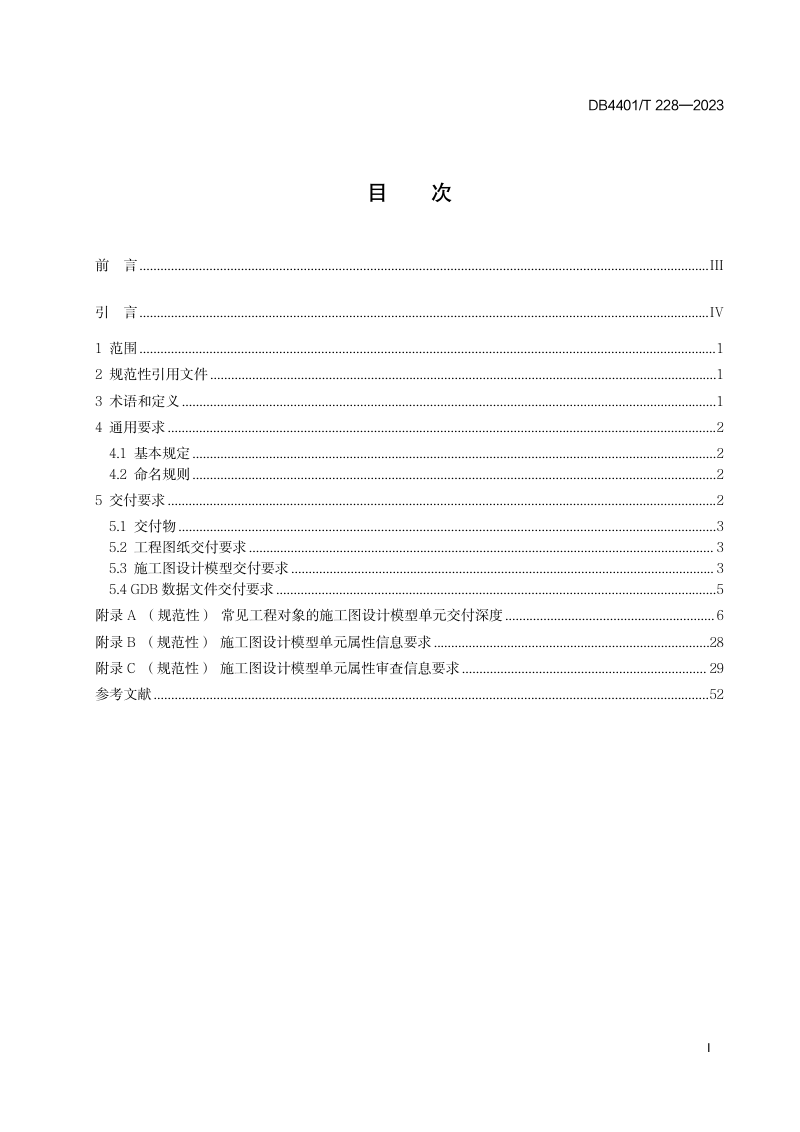

本规范围绕广州市城市信息模型（CIM）平台中施工图审查模型的建立与交付，系统规定了通用要求和交付要求两大核心内容。本规范明确以建筑信息模型（BIM）数据为基础，统一了施工图三维数字化数据的标准，涵盖从模型命名、分类编码、几何与属性信息深度等级，到最终交付物形式与内容的完整技术链路。本规范将交付物界定为工程图纸、施工图设计模型、GDB数据文件及其他平台所需文件，并分别对其格式、导出规则和质量要求作出具体约定，确保模型数据既能支撑BIM审查系统的自动化审查，又能无缝汇入CIM平台，服务于城市级信息基础设施的构建与数据共享。

模型通用规则与命名体系

本规范对施工图设计模型的准确性、完整性及度量单位作出基本规定，要求采用国际单位制与公历时间系统。在命名规则方面，本规范分别对模型文件、模型单元、属性信息及工程图纸提出统一的命名结构建议，明确采用下划线分隔关键字段，并强调工程对象名称应优先遵循附录A规定，专业代码宜参照GB/T51301，确保数据在跨系统流转中的可辨识性和一致性。

施工图设计模型交付深度与信息要求

本规范以代号M、C、O约束工程对象的交付深度，并将几何表达精度划分为G1至G4四个等级、属性信息深度划分为N1至N4四个等级，各类常见工程对象的具体深度要求在附录A中详列。本规范同时要求模型单元须包含符合GB/T51269的分类编码，定位基点须采用2000国家大地坐标系与1985国家高程基准，并在交付时附带模型使用说明文件，明确索引关系、坐标信息及注意事项。

GDB数据文件与多专业协同交付

本规范规定GDB数据文件作为BIM审查系统的核心交付物，须从施工图设计模型导出，并按建筑、结构、给水排水、暖通空调、电气、节能等专业分别明确导出规则。其中建筑专业GDB须联合必要的结构专业模型共同导出，电气专业GDB须合并智能化专业模型，结构专业GDB则须基于结构分析计算模型生成，以此保障各专业数据的完整关联和审查有效性。
