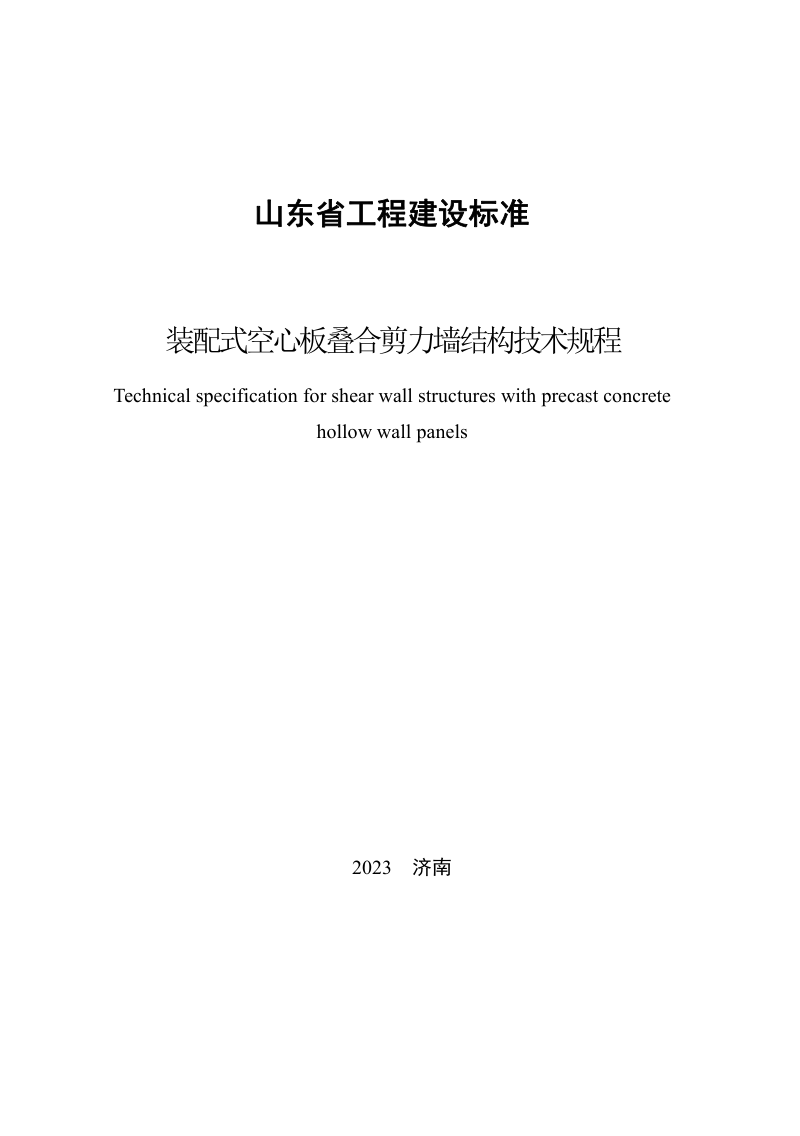

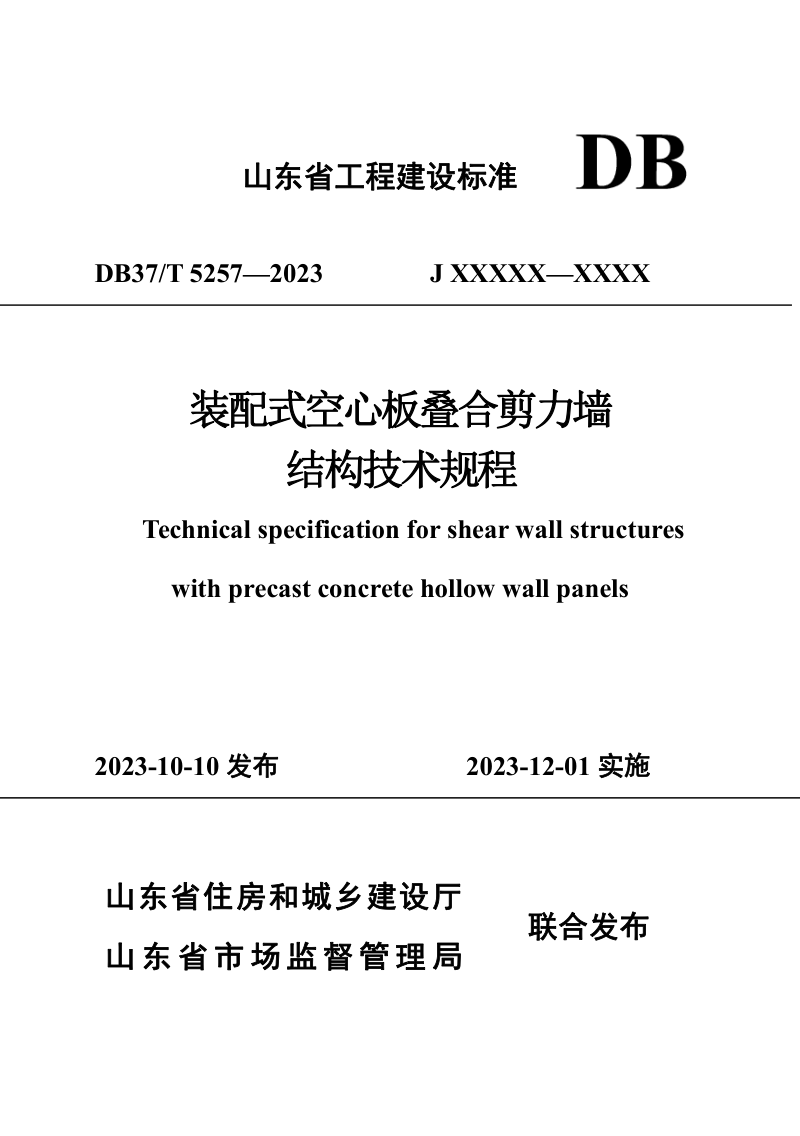

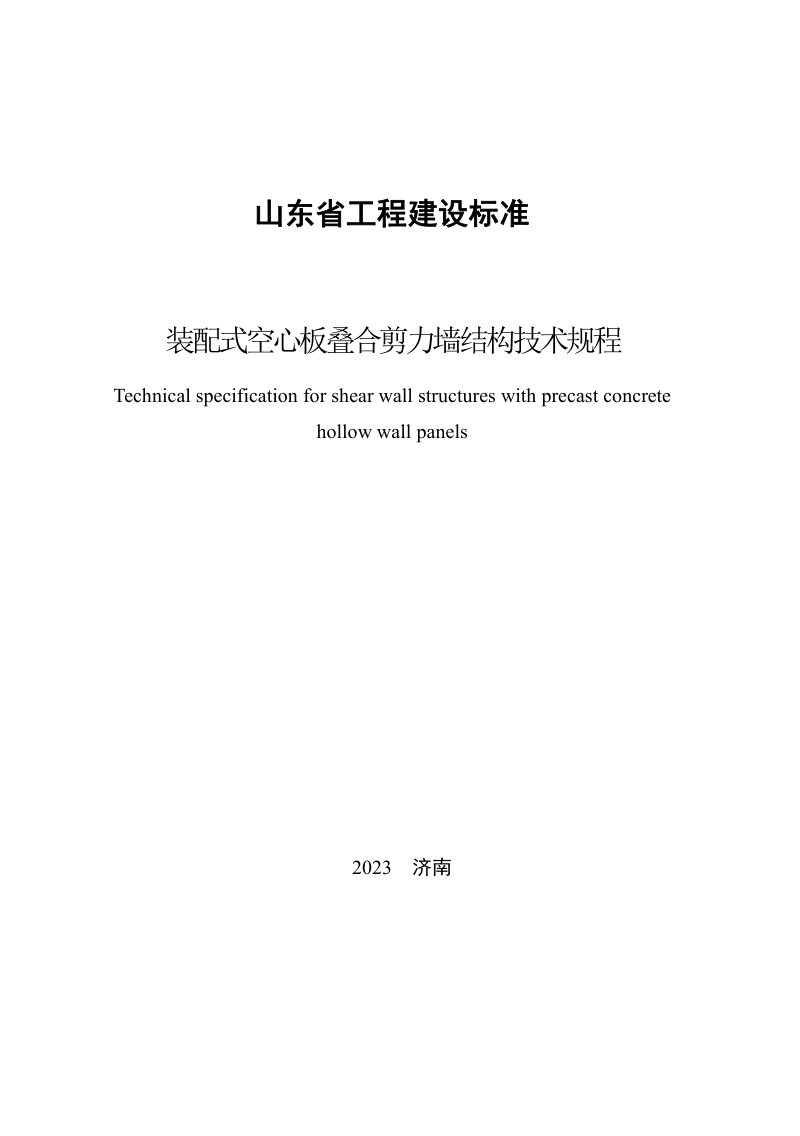

山东省《装配式空心板叠合剪力墙结构技术规程》DB37/T 5257-2023

本规程为规范装配式空心板叠合剪力墙结构在山东省内的工程应用而制定，适用于抗震设防烈度8度及以下地区的民用建筑。本规程以安全适用、技术先进、经济合理、方便施工、确保质量为原则，系统规定了该结构体系的设计、构件生产与运输、施工安装及质量验收等全过程技术要求。本规程明确，该结构体系采用预制混凝土空心墙板作为竖向构件，通过墙板孔内及水平、竖向接缝现场后浇混凝土，形成共同工作的叠合剪力墙，其整体受力性能与现浇剪力墙相近。本规程对结构分析、叠合构件承载力计算、空心墙板及连梁的构造与连接、非结构空心墙板的设置等均作出了详细规定，并强调了装配化建造方式与信息化管理的统筹应用。

结构设计核心要求

本规程在结构设计方面，明确空心板叠合剪力墙结构可按现浇钢筋混凝土结构进行弹性分析，并规定了不同抗震设防烈度下房屋的最大适用高度与抗震等级。叠合构件的承载力计算可采用预制与后浇混凝土的总截面尺寸，正截面受压和斜截面受剪承载力按现浇构件公式计算。在构造上，本规程对非边缘构件空心墙板和构造边缘构件空心墙板的壁厚、竖孔尺寸、纵肋宽度、配筋方式及底部支腿设置均提出具体参数。竖向分布钢筋和边缘构件竖向钢筋在水平接缝处均采用搭接连接方式，搭接长度满足抗震锚固要求，连接钢筋配置于竖孔内，确保了钢筋应力的有效传递。

生产、安装与质量控制要点

本规程对构件生产与施工安装提出了标准化管控要求。预制空心墙板宜采用成组立模机械化生产线生产，模具需具备足够强度和刚度，混凝土养护制度应通过试验确定，脱模强度不宜低于15MPa。施工安装时，空心墙板底部应铺设坐浆料并设置安装垫片，就位后通过专用临时斜支撑系统进行位置和垂直度校正。质量验收严格执行主控项目与一般项目的要求，特别强调空心墙板孔内和竖向接缝内的后浇混凝土必须连续浇筑、逐孔振捣并确保密实，密实度可采用敲击法或雷达扫描仪进行检测，以保证叠合墙体整体质量。
