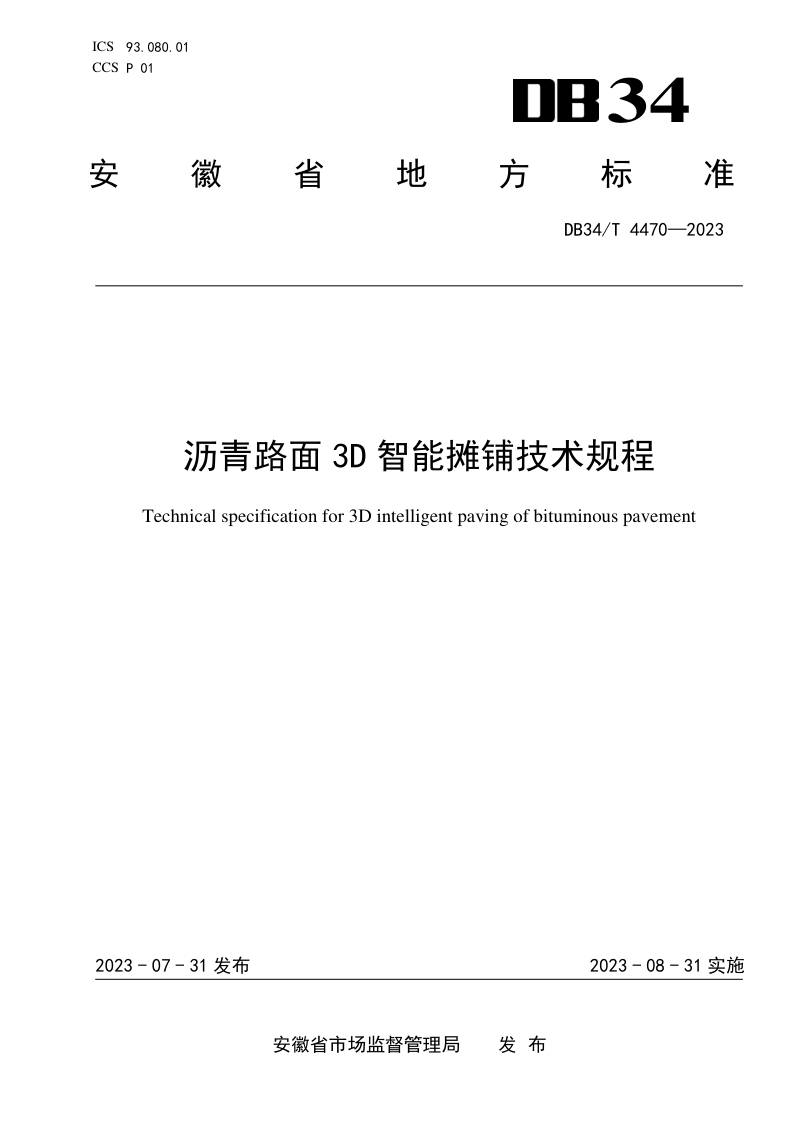

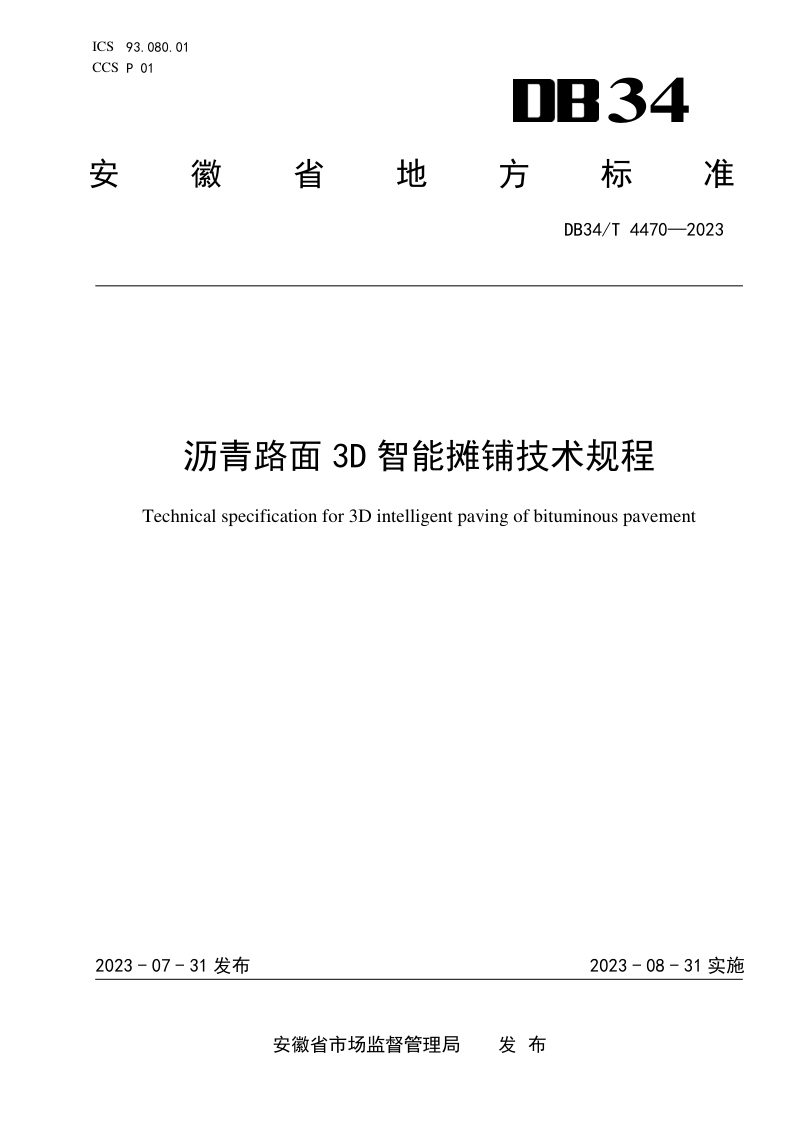

安徽省《沥青路面3D智能摊铺技术规程》DB34/T 4470-2023

本规程系统规定了沥青路面3D智能摊铺技术的全流程操作要求，涵盖从施工准备、设备安装调试、试摊铺到正式摊铺及质量控制的完整技术链条。本规程以激光高程控制系统为核心，明确了GNSS基准站、流动站、激光发射器、接收靶、控制盒及道路数据软件等关键组件的技术指标与架设标准，并详细规定了摊铺前临时导线控制点布设、设计面三维模型构建的流程。本规程对摊铺施工过程中的速度、检测频率和误差修正提出了严格要求，强调以高程误差3毫米为核心控制指标，通过点校验和数据分析实现厘米级平面精度与毫米级高程精度的自动化摊铺。

系统构成与核心控制指标

本规程明确了激光高程控制系统的设备组成与各自的技术要求，包括激光发射器的角度校正偏差须控制在10秒以内，激光接收靶安装高度宜高出摊铺机顶棚0.6米至1.5米，以及接收机控制盒与控制面板的防护与连接标准。整个摊铺过程以高程误差3毫米为关键控制阈值，通过GNSS流动站实时进行点校验，确保摊铺面与设计面精准吻合。

施工流程与关键环节控制

本规程将3D智能摊铺划分为摊铺前准备、设备安装调试、试摊铺和正式摊铺四个阶段。摊铺前须完成导线点复测与加密布设，并利用道路数据软件构建设计面三维模型。正式摊铺时速度宜控制在每分钟3米以内，每前进10米检测一次摊铺面数据；在道路中线线形变化或纵横坡渐变路段，速度须降至每分钟2米以内，检测频率提升至每米一次，确保过渡段摊铺精度。

质量控制与数据管理

本规程规定了温度控制、摊铺数据抽检与异常情况处置的具体办法。激光高程信号中断超过10秒或系统高程偏差持续超标时须立即停机排查。本规程要求实时采集摊铺面基底与基顶三维坐标，通过道路数据软件生成高差示意图、横坡差值分布图及厚度差值分布图，并归集保存全过程摊铺数据，最终形成反映摊铺质量信息的质量报告。
