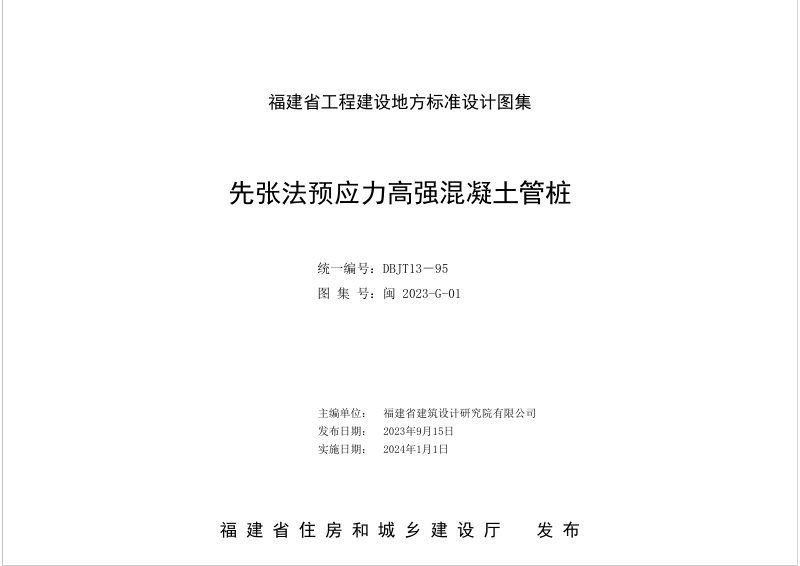

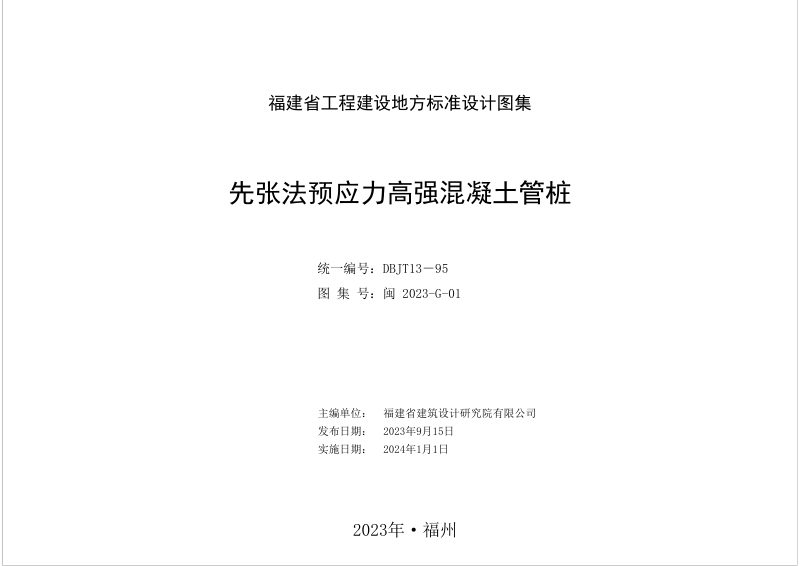

福建省《先张法预应力高强混凝土管桩》DBJT 13-95

本文件为福建省工程建设地方标准设计图集《先张法预应力高强混凝土管桩》（DBJT 13-95，图集号：闽2023-G-01），由福建省建筑设计研究院有限公司主编，福建省住房和城乡建设厅发布，于2024年1月1日起实施。图集在广泛调研与实践基础上修订而成，主要内容包括设计说明与详图两大部分。本次修订重点增补了直径700mm至1200mm的大规格管桩型号及参数，引入了四种应用广泛的机械连接接头，针对软弱土层、负摩阻力土层等福建地区特殊地质条件补充了处理措施，并新增了“植入法”施工工艺。图集系统规定了管桩的材料选用、规格性能、设计构造、制作质量、吊装运输及现场施工等全流程技术要求，为福建省建筑与市政工程的管桩基础设计、施工提供了全面、现行的技术依据。

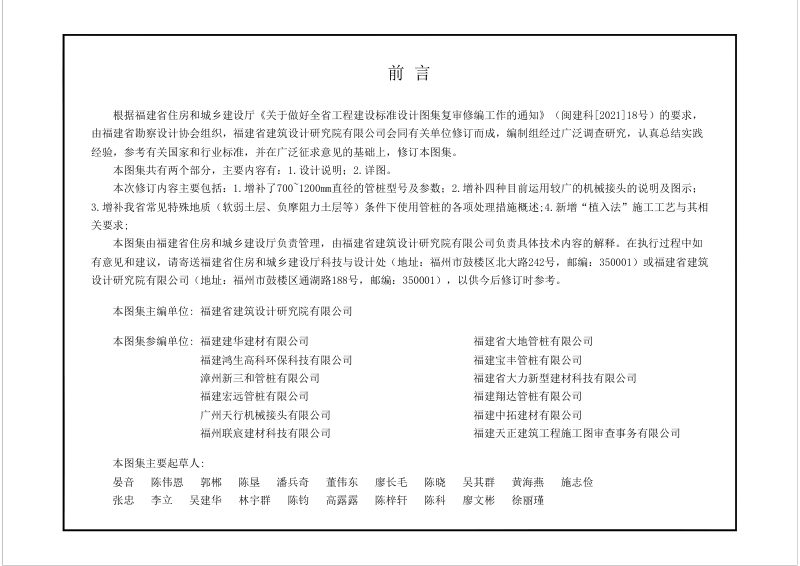

主要修订内容

本次修订增补了直径700至1200mm的管桩型号及参数，扩展了图集适用范围。同时新增了锥合式、插销式、抱箍式及膨胀咬合式四种机械连接接头的说明及图示。

适用范围与材料

图集适用于抗震设防烈度8度及以下地区的建筑与市政管桩基础。明确要求采用C80混凝土及强度等级不低于42.5级的硅酸盐水泥，并严禁使用海砂与氯盐类外加剂。

施工工艺要点

沉桩工艺涵盖锤击法、静压法及新增的植入法。植入法要求成孔直径大于管桩100至300mm，并须在填充料初凝前植入管桩。接桩可采用焊接法或机械接头法，焊接后须自然冷却不少于8分钟。
