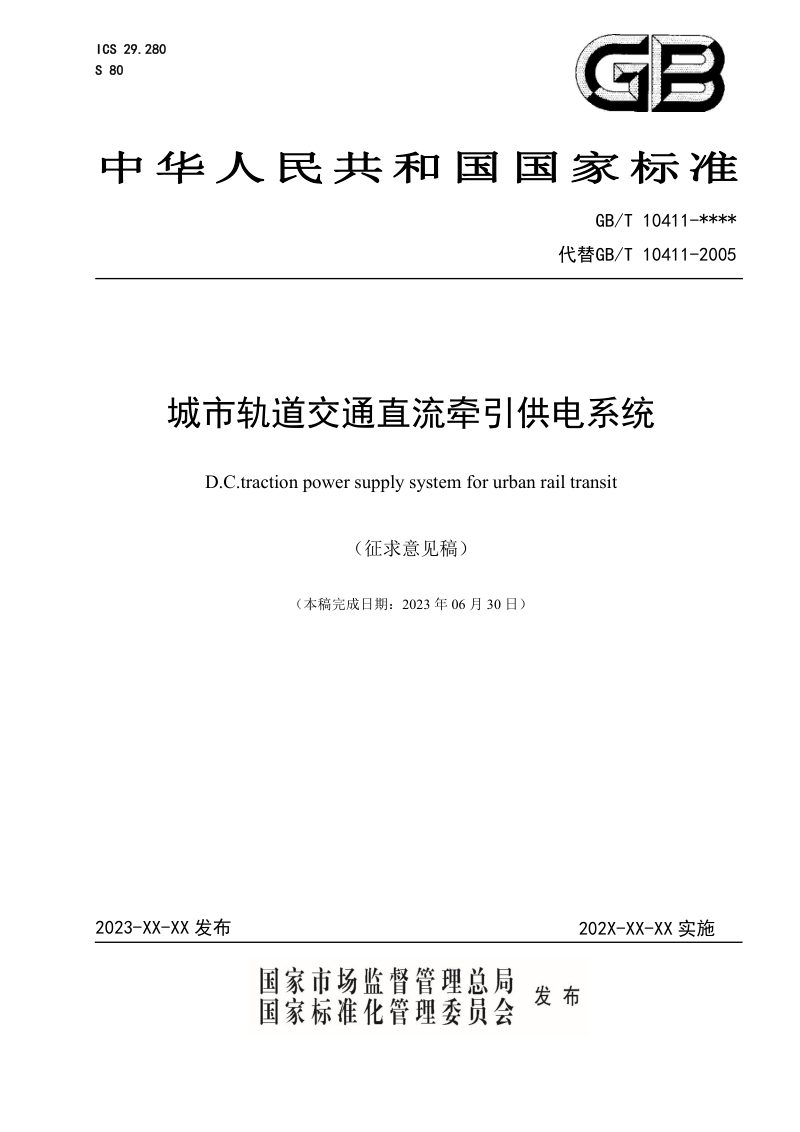

《城市轨道交通直流牵引供电系统》（修订征求意见稿）

本文件是对GB/T 10411—2005《地铁直流牵引供电系统》的第二次修订，系统规定了城市轨道交通直流牵引供电系统的总体原则、供电方式、牵引变电所、电缆、接触网、接地与回流、过电压保护及电力监控等全链条技术要求。本文件适用于DC750V和DC1500V制式，强调安全适用、技术先进、经济合理，并立足节能环保与绿色低碳，宜推进数字化和智能化。与原标准相比，本文件更改了适用范围，增加了外部电源、双向变流器、再生制动能量回馈装置等技术要求，更新了牵引变电所设备容量、供电效率、继电保护配置及电力监控性能指标，并对接触网、轨道回流、过电压保护等内容进行了全面修订，以适应当前行业发展与技术升级的需要。

系统构成与供电方式

本文件规定直流牵引供电系统可采用集中式、分散式或混合式外部电源供电方案，牵引用电负荷为一级负荷。系统直流标称电压为DC750V或DC1500V，明确了电压波动范围，且正、负极均不接地。外部电源电压等级和进线可靠性要求根据供电方式不同分别设置。

关键设备与技术指标

本文件对牵引变电所设备容量、分布距离和接线方式提出原则要求，规定供电效率不低于98%。重点纳入了双向变流器和再生制动能量回馈装置的选择原则、负荷等级及保护配置，明确整流机组和双向变流器应满足100%额定连续输出、150%额定输出2小时、300%额定输出1分钟的负荷特性。同时细化了直流快速断路器、电缆选型与敷设、接触轨与架空接触网的技术参数。

保护、接地与监控要求

本文件更新了馈线继电保护与再生制动装置保护的要求，强调各级保护应协调配合。在接地与回流方面，规定了走行轨对地电位限值（站台处不大于120V，车辆基地库线不大于60V），并对杂散电流防护和排流设施作出规定。电力监控系统要求具备遥信、遥测、遥控功能，明确了监控装置平均无故障工作时间大于50000小时、事件分辨率及传输响应时间等性能指标。
