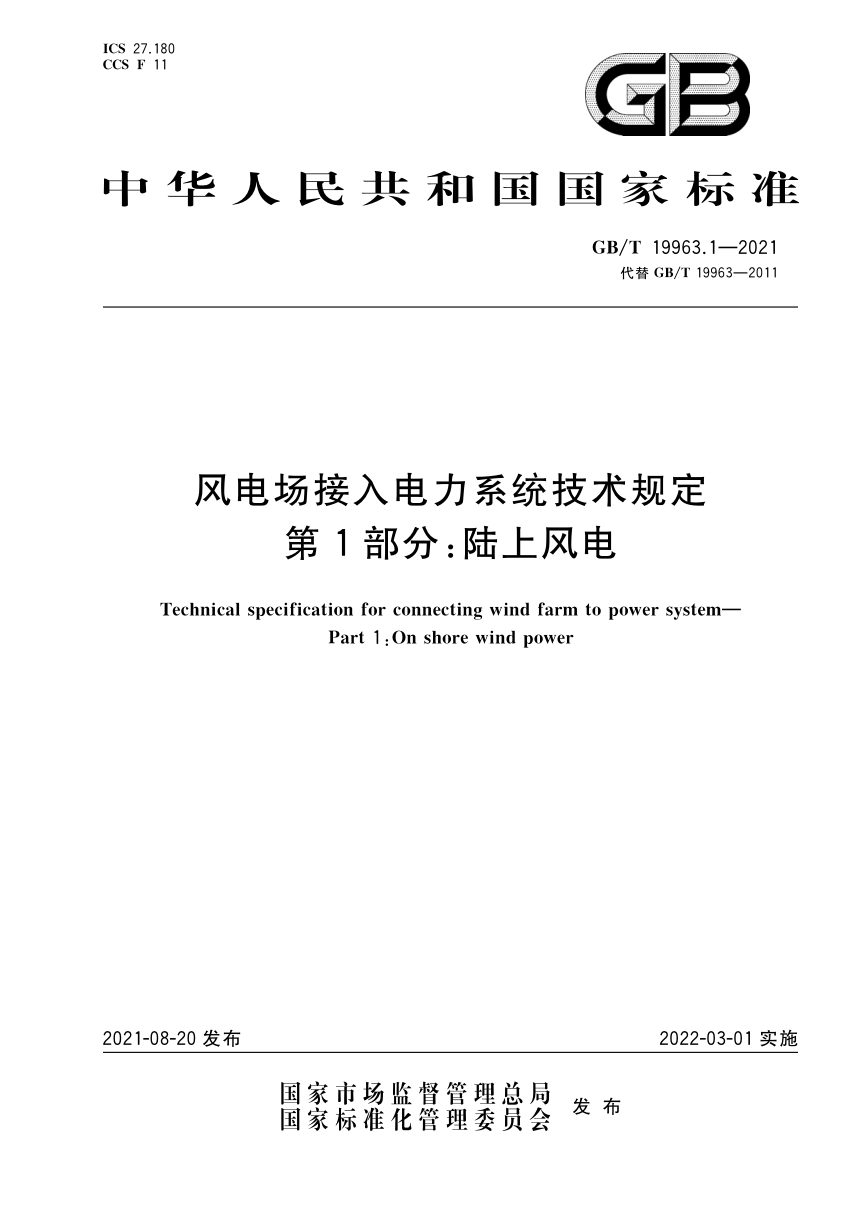

《风电场接入电力系统技术规定 第1部分：陆上风电》GB/T 19963.1-2021

GB/T 19963.1—2021 规定了陆上风电场接入电力系统的技术要求，适用于通过 110(66)kV 及以上电压等级线路并网的新建或改（扩）建陆上风电场，其他电压等级参照执行。文件围绕有功功率控制、惯量响应与一次调频、功率预测、无功配置与电压调节、故障穿越、运行适应性、电能质量、仿真模型、二次系统以及并网测试评价等环节，提出面向电网安全稳定运行的全链条技术要求，是陆上风电并网规划设计、建设运行与调度管理的基本依据。

有功调节与频率支撑

风电场应配置有功功率控制系统，在出力超过 20% 额定功率时实现连续平滑调节，并具备自动发电控制（AGC）功能。新增惯量响应与一次调频要求：惯量响应死区宜取 ±(0.03～0.1) Hz，等效惯性时间常数一般设 8～12 s，功率上升时间不大于 1 s；一次调频响应滞后时间不大于 2 s、上升时间不大于 9 s、调节时间不大于 15 s，调节允许偏差不超过 ±1% P_N。频率高于 50 Hz 时减出力限幅宜为 10% P_t，低于 50 Hz 时增出力限幅宜为 6% P_t。

功率预测与无功电压控制

功率预测系统须具备中期（0～240 h）、短期（0～72 h）和超短期（15 min～4 h）预测功能，时间分辨率不低于 15 min；短期日前预测月平均准确率与合格率均应不低于 83%，超短期第 4 h 预测应不低于 87%，中期第 10 日应不低于 70%，月平均上报率均须达到 100%。无功方面，风电机组功率因数须在超前 0.95～滞后 0.95 范围内动态可调，无功补偿容量按分层分区平衡原则配置，动态无功补偿装置须具备与风电场一致的低/高电压穿越运行能力。电压控制按接入电压等级区别目标：接入 220(330)kV 及以下者控制并网点电压在标称电压的 97%～107%，经汇集系统升压至 500(750)kV 接入者控制为 100%～110%，并应能接收调度指令实现自动电压控制。

故障穿越与运行适应性

低电压穿越要求并网点电压跌至 20% 标称电压时风电机组不脱网连续运行 625 ms，跌落后 2 s 内恢复至 90% 时保持并网。对称故障下电压低于 80% 时注入动态无功电流，比例系数 K1 不小于 1.5、宜不大于 3，电流上升时间不大于 60 ms；不对称故障时须分别提供正序和吸收负序动态无功电流。高电压穿越要求电压在 125%～130% 时运行 500 ms、120%～125% 时运行 1 s、110%～120% 时运行 10 s，并主动吸收无功电流支撑电压恢复。风电场还须具备低—高电压连续穿越能力且至少承受两次。频率运行范围加宽，并在低短路比或近区含串补、直流换流站时开展次/超同步振荡专题研究。

二次系统与并网测试

风电场二次设备供电在交流电源消失后不间断电源带负荷运行时间应大于 60 min，网络安全防护须符合 GB/T 22239 与 GB/T 36572 要求。接入 220 kV 及以上者应配置相角测量系统（PMU），必要时加装宽频测量系统；220 kV 及以上并网须具备两条独立光缆通信通道，110(66)kV 至少一条。全部机组并网调试后 6 个月内，风电场应向调度机构提交测试与评价报告，内容涵盖电能质量、有功/无功控制能力、惯量响应与一次调频、仿真模型评价及故障穿越能力仿真评价等八项。
