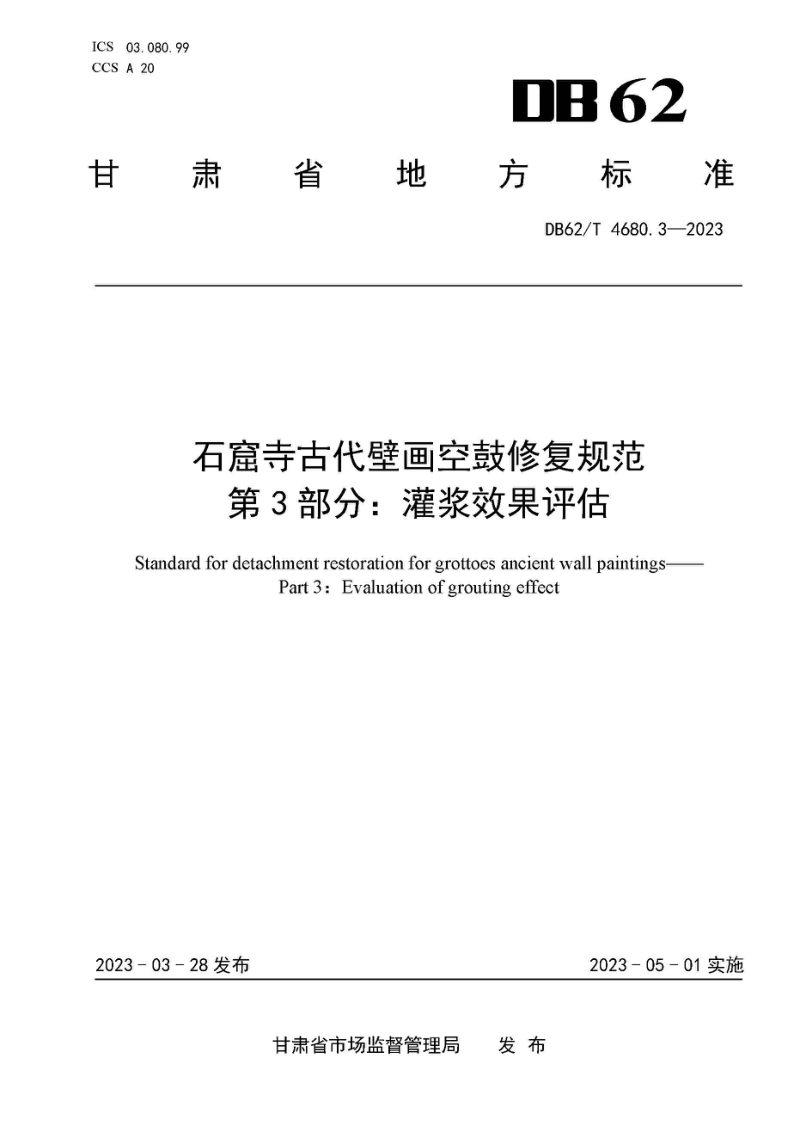

甘肃省《石窟寺古代壁画空鼓修复规范 第3部分：灌浆效果评估》DB62/T 4680.3-2023

本规范是《石窟寺古代壁画空鼓修复规范》的第3部分，聚焦于灌浆修复后的效果评估环节。本规范系统规定了填充度、密实度以及壁画外观状态三大核心评估维度，明确了以红外热成像仪和探地雷达为核心的无损检测技术路线。通过量化填充度是否处于50%至70%的适宜区间、判断雷达图像是否呈水平展布以确定密实度，并结合观察法查验壁画表面是否产生开裂、错位或漏浆等次生损伤，本规范建立了一套科学、客观且可操作的闭环评估流程，为修复质量的最终判定提供了标准化依据。

填充度检测与评估

本规范采用红外热成像仪作为填充度检测的主要工具。在灌浆结束60分钟至75分钟后进行检测，利用浆液与周围环境的温差来划定灌浆区域，并以红外影像中浆液的分布形态与面积比例作为核心判据。当浆液呈点状、带状或片状分布且填充度介于50%至70%时，判定灌浆量适宜；若浆液过度集中且填充度低于50%或高于70%，则判定灌浆量不当。

密实度检测与评估

本规范采用探地雷达对灌浆区域的密实度进行检测，分别在灌浆前与灌浆后浆液固化干燥时进行。评估时通过对比分析雷达图像特征得出结论：若图像呈水平型展布且信号强度一致，表明地仗层与支撑体结合紧密，密实度良好；若图像出现反射强烈、同相轴错断或弧形弯曲等显著异常，则表明存在间隙，密实度不合格。
