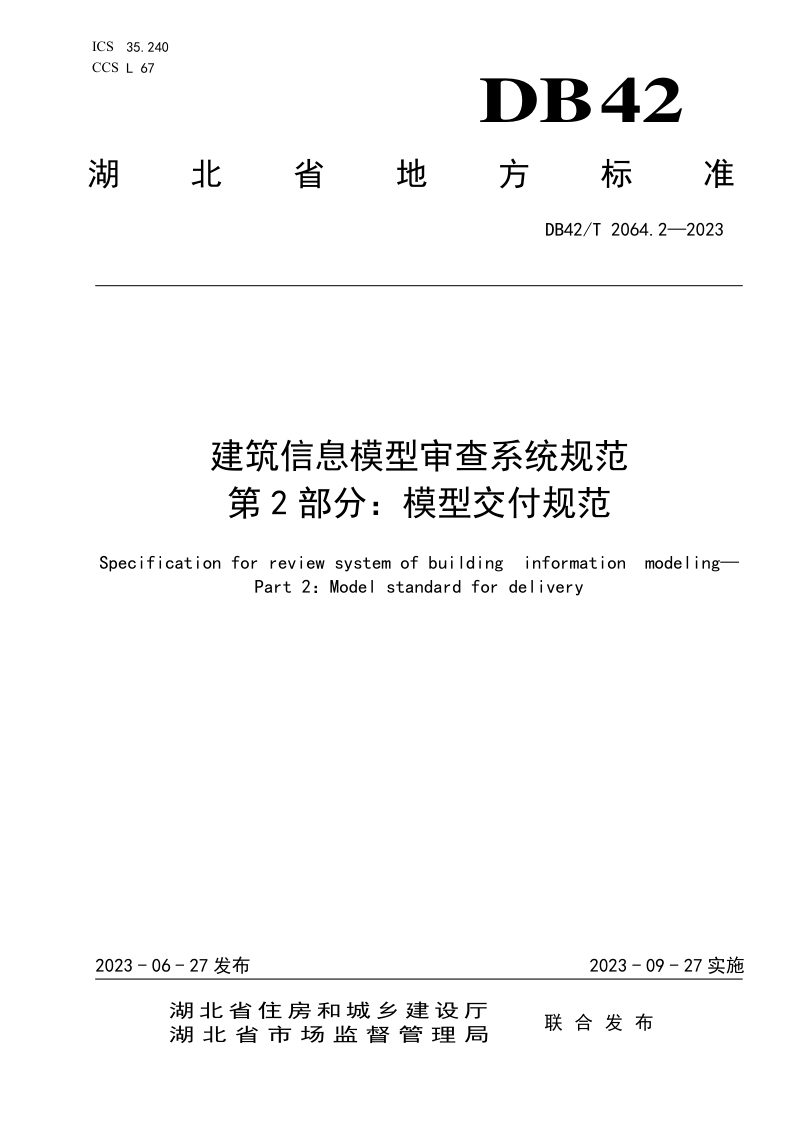

湖北省《建筑信息模型审查系统规范 第2部分：模型交付规范》DB42/T 2064.2-2023

本规范是湖北省建筑信息模型（BIM）审查系统系列标准的第二部分，面向建筑设计人员，系统规定了建筑工程在BIM施工图审查系统中提交模型及相关成果文件的交付准则。本规范以模型为核心交付物，覆盖了模型、图纸、设计说明、计算文档、模型使用说明及其他文件的组织、命名、分类、表达和深度要求，旨在确保交付成果的规范性、一致性和可审查性。本规范要求模型应同时提交源格式与标准交换格式，并统一采用2000国家大地坐标系和1985国家高程基准，单位为毫米；模型构件的几何精度与属性信息深度须严格对应附录A的各专业交付深度表，同时对机电专业的颜色设置、标注构件与图纸的一致性、专业间协同等作出了详尽规定，为设计成果顺利进入BIM智能化审查系统提供了完整的技术依据。

模型文件的组织与命名规则

本规范要求模型文件以模型单元为基本呈现对象，按项目阶段、专业、分区等逻辑组织，并使用规范化的电子文件夹与文件命名方式。名称由项目代码、项目简称、专业代码、内容描述和版本号等字段组成，以半角下划线分隔，确保审查平台快速辨识和自动处理。构件命名宜包含专业代码、系统分类、位置、构件名称和材质信息，且需与二维图纸标记保持一致。

模型构件的表达与审查指标要求

交付的模型构件须满足几何信息、指标处理和参变三方面要求。各专业模型应按照DB42/T2064.1-2023附录中规定的审查指标，完整提供建筑单体、结构构件集、给排水设备、暖通构件、电气总信息等核心数据，并严格遵循构件类别、名称、属性定义格式及参数关联性。机电专业的系统颜色需便于视觉区分，其中消防相关系统应采用红色系。

图纸与说明文档的交付准则

图纸文件应优先从模型中直接生成，命名需含项目代码、专业代码和图纸编号等，并提交PDF格式。设计说明文档需按专业分开编制，具体内容涵盖建筑、结构、给排水、暖通、电气、消防、绿建节能及装配式等各专业的工程概况、设计依据、系统形式和施工要求。计算文档须包含各专业设计计算书，结构专业需提供地基基础、整体计算和构件验算等内容。
