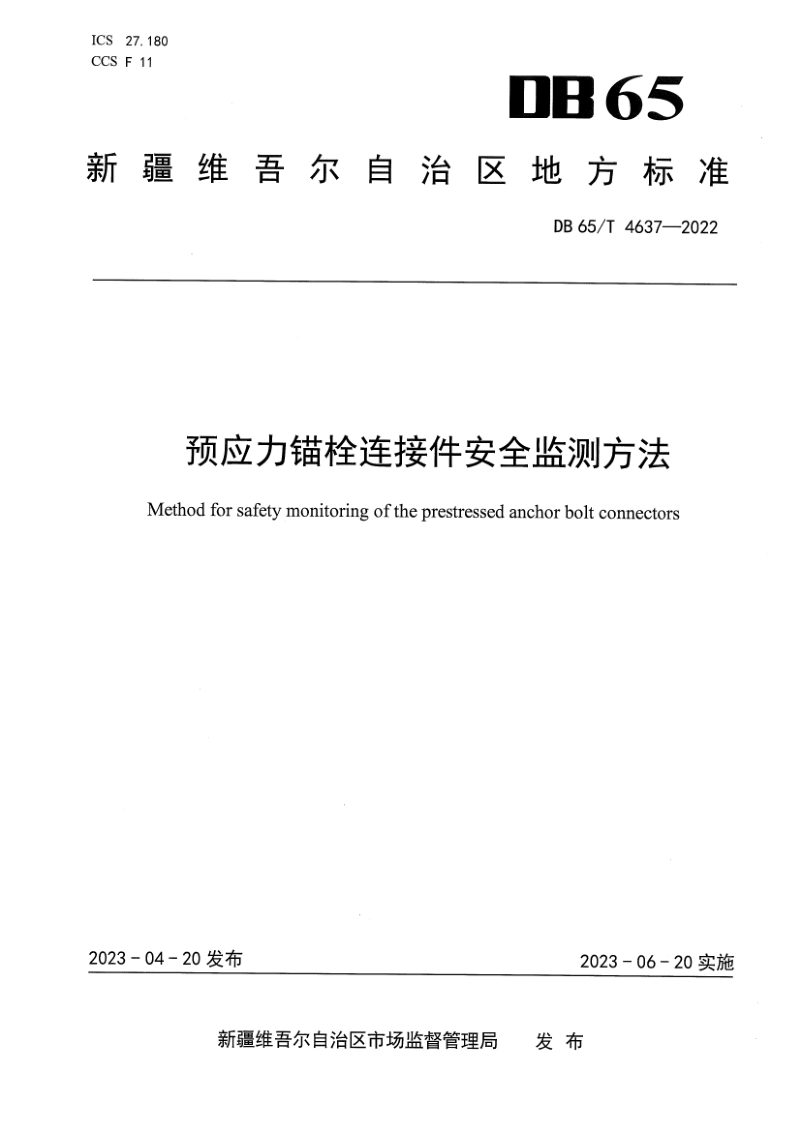

新疆维吾尔自治区《预应力锚栓连接件安全监测方法》DB65/T4637-2022

本规范规定了预应力锚栓连接件安全监测的系统性技术要求，覆盖从设备选型、安装调试到数据处理、失效判定的全流程。本规范以环形应力传感器为核心，配合变送器与多通道记录仪，实现对锚栓预应力的全寿命周期实时在线监测。监测过程中，传感器安装于上锚板与螺母之间，通过静载张拉锁定初始应力，并持续采集实时应力值，进而计算应力衰减率以评估连接件安全状态。本规范还明确了单圈与双圈布局下监测点的选取比例与对称分布原则，以及设备预热、零位校准、通道校准等调试步骤，并规定了应力异常时的报警触发条件与故障处理方式，最终要求所有监测数据与报警记录按标准表格存档。

监测系统构成与设备要求

本规范明确了监测设备由传感器、变送器、记录仪、张拉设备及配套垫片和支撑座组成。其中，传感器采用环形应力结构，其内径须比锚栓外径大2 mm，外径应大于螺母对边距离；变送器将传感器信号转换为4 mA～20 mA标准输出；记录仪需具备多路输入通道、故障报警及不少于90天的数据存储能力。各设备在尺寸、线性度、防护等级和工作温度方面均有量化指标，以确保在严苛环境下的可靠运行。

监测方法与数据处理流程

本规范要求传感器安装于上锚板与螺母之间，并上下配置垫片，经张拉至设计预应力后锁定。监测点按单圈或双圈布局，选取总数量8%至12%的锚栓，沿圆周对称分布且每圈不少于4个点。调试时需通电预热直至示值稳定，再校准零位及各通道，将校准值作为初始应力。后续以千牛为单位采集实时应力，按公式计算应力衰减率，以此作为安全状态分析的核心依据。

失效判定与记录管理

本规范制定了以应力衰减率为基础的失效判定指标，当预应力超出安全范围时即触发报警。出现报警后，应依据故障类型采取相应处理措施，并将详细过程记录在案。此外，本规范强制要求对初始应力、实时监测数据以及报警事件进行规范化记录与存档，分别对应附录中的三张标准表格，确保监测过程的可追溯性。
