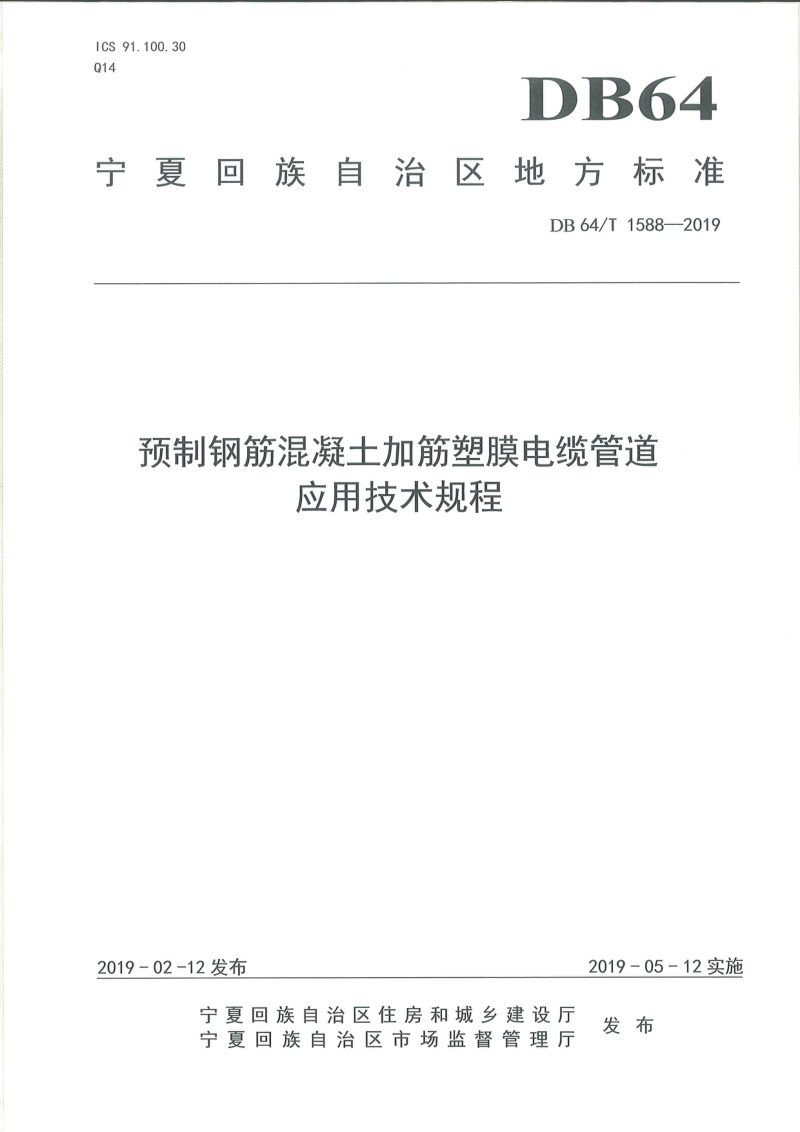

宁夏回族自治区《预制钢筋混凝土加筋塑膜电缆管道应用技术规程》DB64/T 1588-2019

本规程作为宁夏回族自治区地方标准，适用于新建、改建及扩建的220kV及以下电力电缆和通信线缆的浅埋敷设电缆管道工程。本规程对预制钢筋混凝土加筋塑膜电缆管道这一工厂标准化产品，从术语定义、符号、管道组成与分类、结构材料、防水构造及材料性能，到检验设备、外观质量、尺寸偏差、防水与抗渗性能、外压荷载等检验项目，以及型式检验与出厂检验规则、包装标志运输贮存要求，均作出了系统规定。同时，本规程涵盖了总体设计与结构设计的各项技术指标，明确了附属设施在通风、消防、排水、照明、监控、电缆支架及接地等方面的设计要求，规定了施工准备、沟槽开挖与地基处理、管道安装及沟槽回填的工艺流程，并制定了从沟槽开挖、管道基础、接口连接到管道铺设与沟槽回填的全过程验收标准。

管道产品与材料技术标准

本规程明确了预制钢筋混凝土加筋塑膜电缆管道的定义为工厂标准化产品，由加筋塑膜及自防水钢筋混凝土分管节浇筑成型，现场拼装为具有防水性能的整体。管道按截面型式分为方型、矩型和圆型，并规定了统一的产品标记方法。在材料方面，结构主体采用强度等级不低于C30的自防水混凝土，抗渗等级有明确要求。加筋塑膜材料须具备不透水性、绝缘性，其厚度、宽度及性能指标均有严格限定；EVA自粘型防水材料与三元乙丙橡胶密封垫圈的规格和性能亦单独成文，共同构成管道的多重防水体系。

检验与性能验证体系

本规程建立了严格的检验体系以保障产品质量。检验设备须符合相关标准，外观质量分别对混凝土部分与加筋塑膜部分提出了具体要求，涵盖露筋、裂缝、变形、切口完好等项目。尺寸偏差、防水性能（含不透水性与接口密封）、抗渗性能及外压荷载均为出厂必检项。规程区分了型式检验与出厂检验的适用条件与项目分类，明确了批量、抽样及判定规则，确保只有当外观、尺寸、防水、外压荷载及抗渗性能全部符合要求时，产品方能判定为合格。

设计与施工核心要求

设计上，本规程要求电缆路径与城市总体规划相协调，主体结构设计使用年限为50年，结构安全等级为二级，并应进行抗浮及裂缝宽度控制计算。施工方面，规程强调充分的施工准备，明确沟槽开挖需严格控制基底高程，严禁扰动原状土，并对地基处理、管道基础浇筑及承插式接口的预留凹槽作出了具体规定。管道安装必须采用专用吊具，接口连接应确保橡胶密封圈正确就位及自粘防水胶带粘贴密实，沟槽回填须分层对称压实，尤其强调管道两侧及管顶以上范围内的回填材料与夯实方法。

验收准则与附属设施集成

验收环节按施工流程分项进行，对沟槽开挖、基础、接口连接、铺设及回填均设置了主控项目与一般项目。主控项目重点关注原状地基保护、混凝土强度、管道无贯通裂缝、回填压实度等关键指标。附属设施方面，本规程系统涵盖了管道通风、消防、排水、照明、监控、电缆支架布置及接地系统等集成化要求，如照明须设应急与安全电压供电、排水需设集水井、监控应实时监测环境参数，确保电缆管道不仅满足敷设需要，更成为安全、可靠的运行通道。
