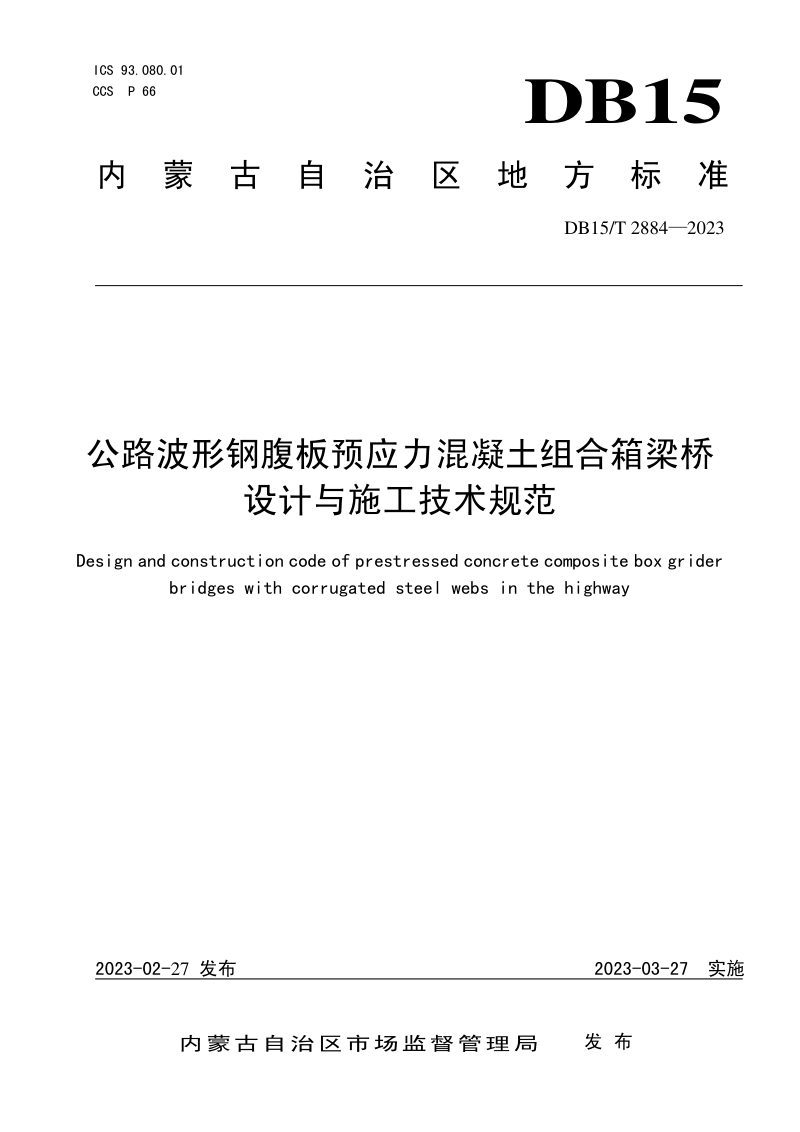

内蒙古自治区《公路波形钢腹板预应力混凝土组合箱梁桥设计与施工技术规范》DB15/T 2884-2023

本规范系统规定了公路波形钢腹板预应力混凝土组合箱梁桥的设计、施工及质量检验要求。文件从材料选用、结构分析、承载能力与正常使用极限状态验算等方面确立设计准则，明确波形钢腹板承担剪力、混凝土顶底板承担弯矩的基本假定。施工章节涵盖波形钢腹板制作、运输安装、剪力连接件施工、混凝土浇筑以及满堂支架现浇、悬臂现浇、预制吊装等多种工法。质量检验部分对波形钢腹板制作精度、现场安装定位、焊缝无损检测及涂装质量等提出具体控制指标，为该类桥梁在内蒙古自治区的推广应用提供了完整的技术依据。

适用范围与基本规定

本文件适用于各等级公路工程，市政道路工程可参考使用。组合箱梁桥设计使用年限应符合JTG D60的规定，结构分析基于平截面假定，忽略波形钢腹板的纵向弯曲作用，剪力由波形钢腹板承担且沿高度均匀分布。

设计与技术要点

设计要求涵盖混凝土强度不低于C50、钢材满足低温性能等材料规定，以及抗倾覆稳定系数不小于2.5、剪切变形对挠度影响的修正计算等承载能力与正常使用极限状态验算内容。总体构造对波形钢腹板型号、内衬混凝土设置、横隔板间距及连接件形式等作出详细规定。

施工与质量控制

施工部分明确波形钢腹板采用模压冷弯成型，焊接连接与高强度螺栓连接的技术要求，以及挂篮悬臂浇筑、异步悬臂浇筑等工艺的流程。质量检验针对波形钢腹板安装定位偏差、焊缝无损检测和涂装修复等环节设置了允许偏差与检验方法。
