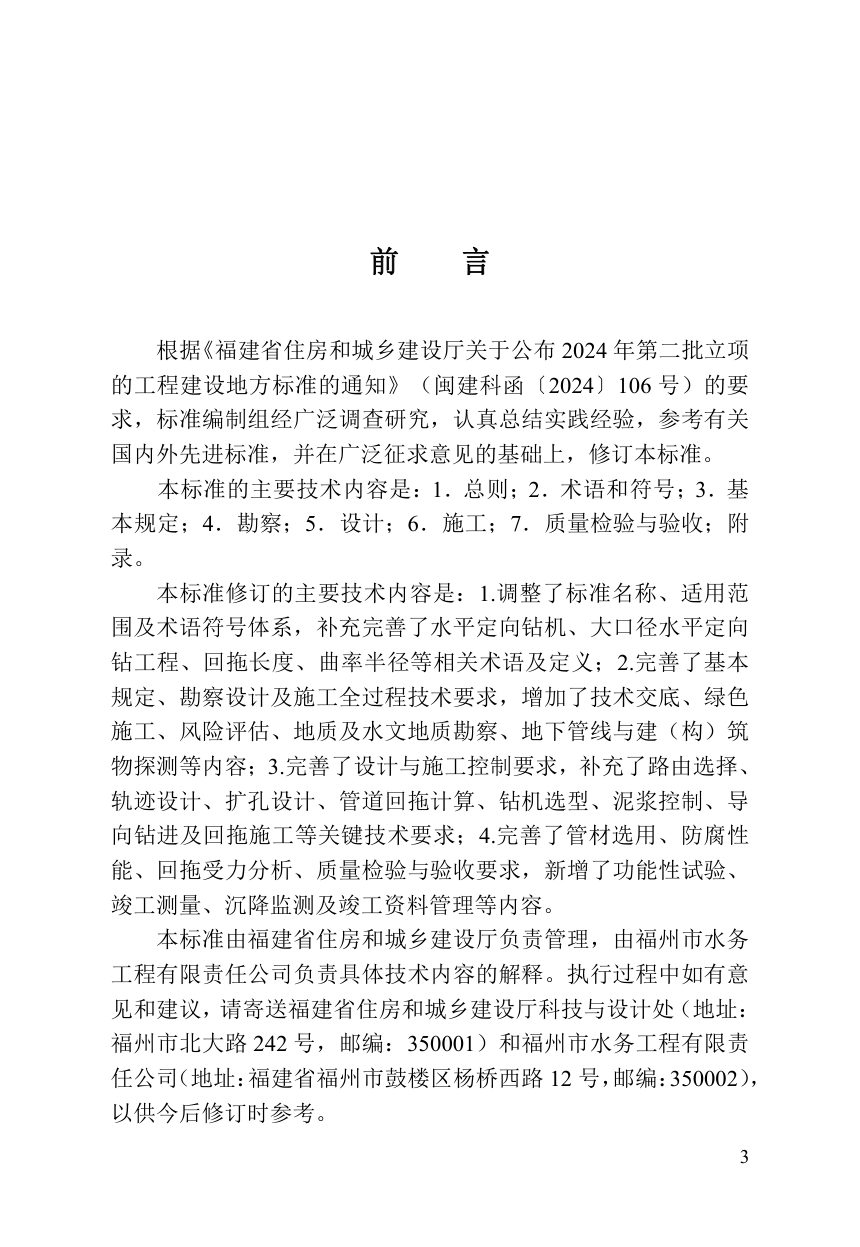

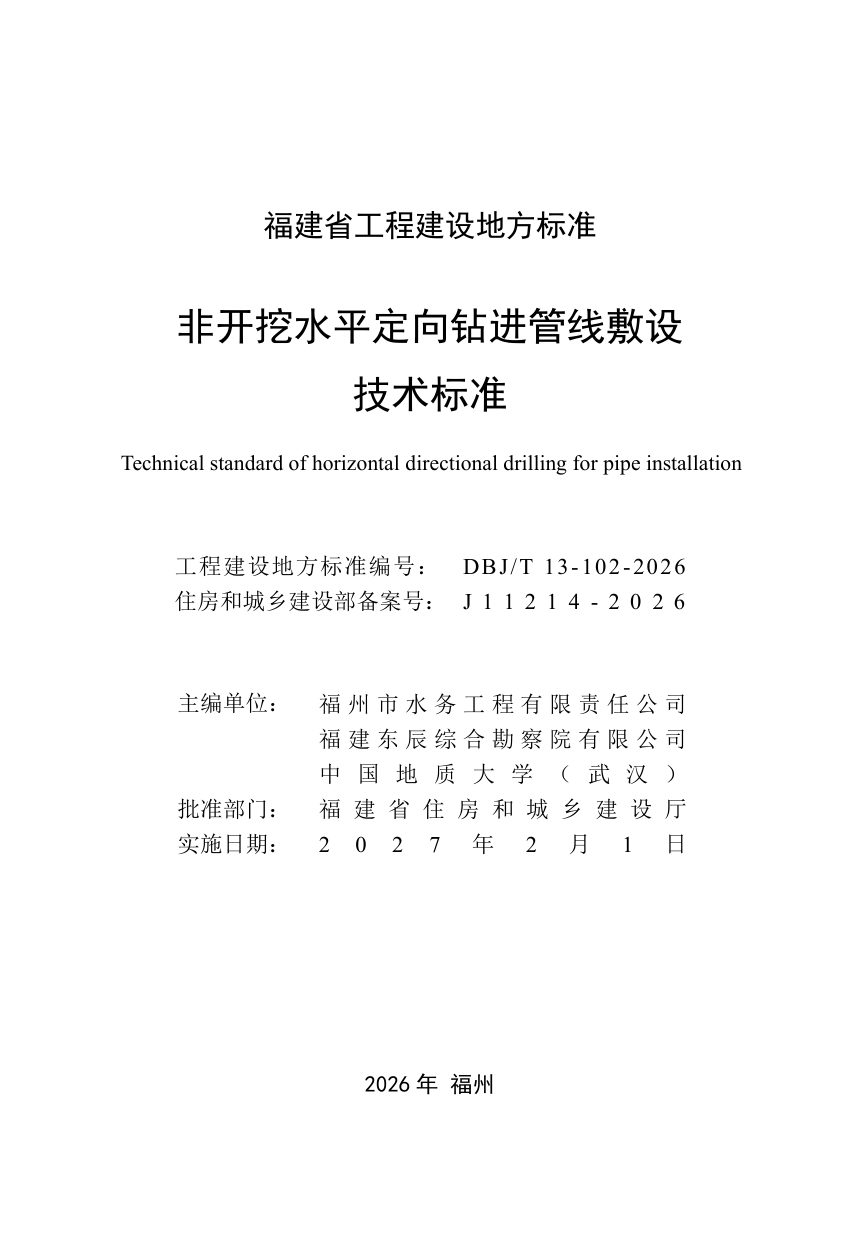

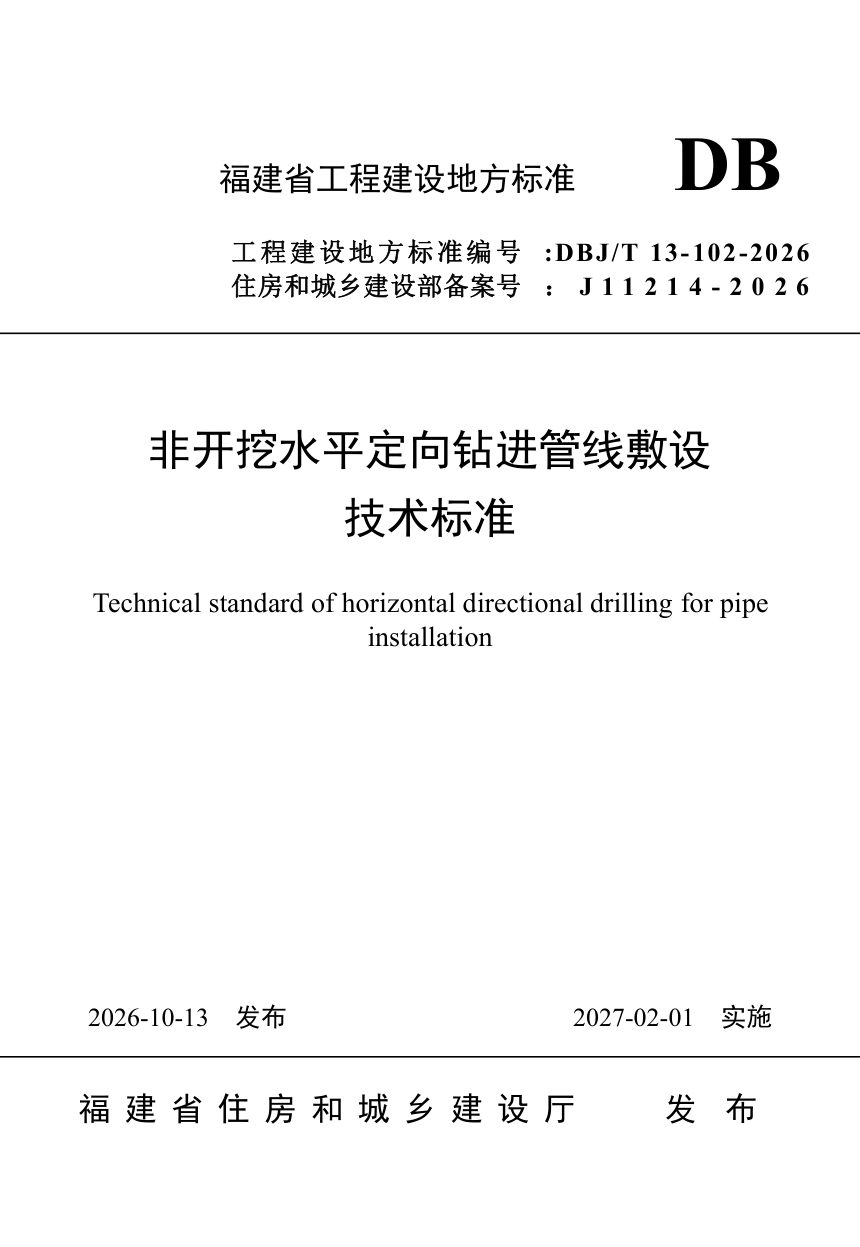

福建省《非开挖水平定向钻进管线敷设技术标准》DBJ/T 13-102-2026

本标准适用于福建省城镇及一般工程建设中给水、排水、燃气、热力、通信、电力等管线采用水平定向钻进敷设的勘察、设计、施工与质量验收，不适用于铁路、公路、河流、航道等专项穿越及已有专门标准的工程。本标准以全过程风险控制为主线，将场地分类、轨迹与净距控制、泥浆与回拖参数、沉降监测和竣工资料作为关键控制环节。

勘察与场地分级

勘察按工程重要性和场地复杂程度分阶段实施，规模较小时可一次性详细勘察；施工中发现勘察报告不足的应补充勘察。场地按复杂程度分为Ⅰ至Ⅲ类，Ⅲ类场地须加密勘探孔、提高水文地质勘察要求。勘探孔在管道中线两侧5m～10m交错布置，均质地层孔距30m～100m，穿越山体时孔距200m～400m；穿越河谷时两岸及河床布孔不少于3个。残积土区孔深应达管底以下5m。地下管线探测范围覆盖路由两侧不小于管径3倍且不小于3m，坐标统一采用CGCS2000。

设计控制指标

终孔直径取管道外径的1.2倍～1.5倍，管径大于250mm或中粗砂、砂砾地层宜多级扩孔，相邻级孔径比不宜大于1.5。钢管曲率半径宜大于1500D、不得小于1200D，MPP管弯曲半径不小于管外径75倍，钻杆弯曲半径不小于其外径1200倍。穿越河道管顶覆土不小于3m，台风多发区穿越高速公路、一级公路时管顶最小覆土在原规定值基础上增加0.5m。与既有管线交叉时，上部穿越垂直净距大于0.6m，淤泥质地层大于1.0m；下部穿越按粘性土、粉土、砂土分别取扩孔直径的1倍、1.5倍、2倍。塑料管回拖力按安全系数取2.0、3.0分别控制低压与高压管道。

施工与验收

钻机额定回拖力按设计值1.5倍～3.0倍选取，地锚承载力不小于1.5倍最大回拖力。泥浆密度控制在1.02g/cm³～1.25g/cm³，滤失量宜在15ml/30min以内，净化后含砂量小于0.5%。曲线段钻进速度不超过0.2m/min，软土地区回拖速度宜控制在0.5m/min～0.8m/min，回拖中断超过1h须每30分钟注入新鲜泥浆1m³并活动钻杆。塑料管划伤深度不得超过壁厚10%。竣工后常规沉降监测不少于3个月，软土地区或邻近重要建（构）筑物时不少于6个月，前3个月每周1次、后3个月每2周1次，累计沉降不得超过设计允许值的120%。
