广东省房屋建筑和市政基础设施工程施工图BIM模型交付指引

本指引面向广东省房屋建筑和市政基础设施工程施工图审查阶段，规范BIM审查模型及其配套成果的交付行为，与《BIM 模型数据指引》《BIM 模型审查技术指引》配套使用，兼容GDB与IFC两种数据格式。交付方须保证模型、文档、图纸三者一致，并满足省设计文件管理系统的分类与格式要求。

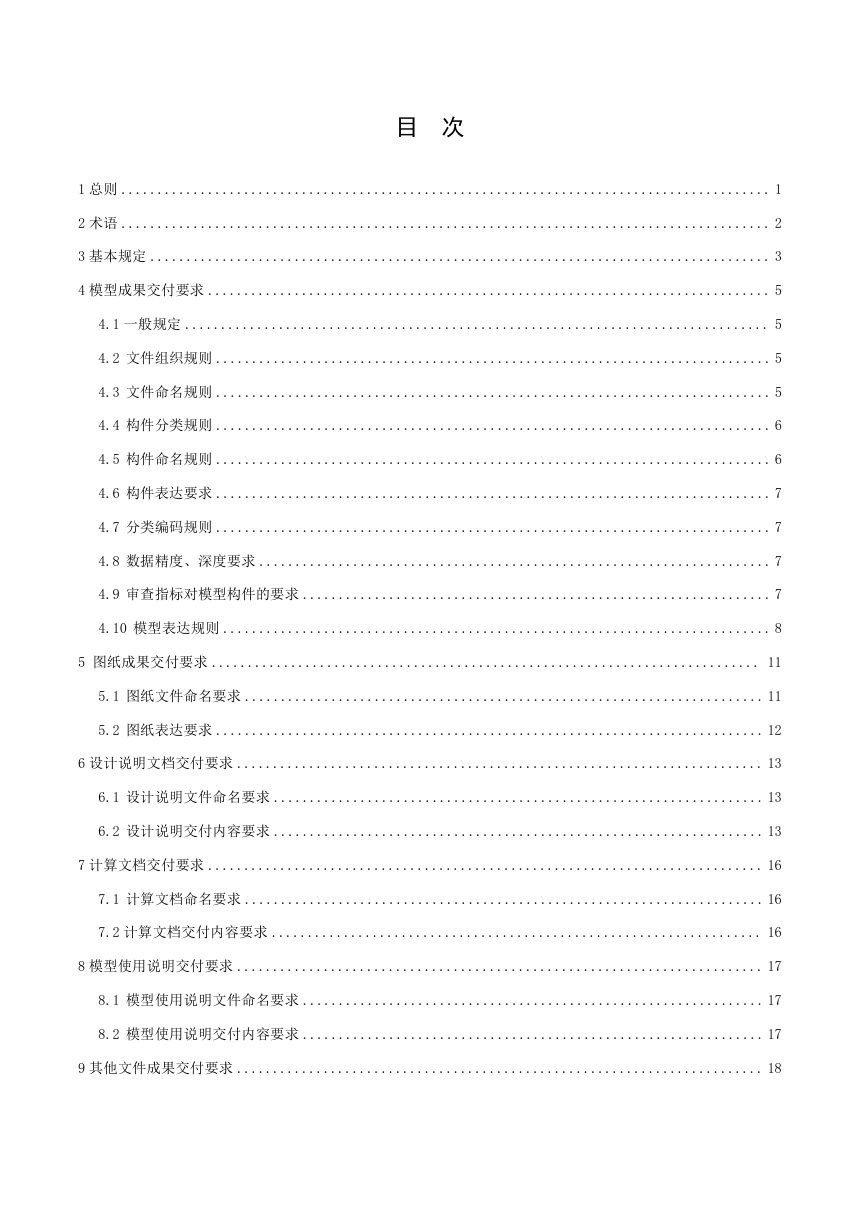

交付物构成与主次

BIM审查模型和图纸为必须提交的主要交付文件，模型须同时包含源格式文件和GDB/IFC交换格式文件；设计说明、计算文档、模型使用说明及其他报告文档作为辅助文件按需提交。除模型外的文件应优先从模型中生成，确保信息一致。审查模型应含几何与非几何信息，由设计单位完成各专业模型合并优化，审查单位复核重大冲突碰撞。

模型组织与表达规则

模型按项目阶段、专业、分区、分层、分部位组织，置于独立电子文件夹，文件夹及文件命名均按“管理序号\_项目简称\_分区或系统\_描述”等字段以半角下划线连接。构件命名遵循“专业代码\_系统分类\_位置\_构件名称\_描述”，分类编码执行GB/T 51269，分类方法优先按元素。模型应采用统一的全局原点和实际尺寸建模，系统颜色区分显著，消防相关系统及救援场地采用红色系，机电各专业颜色按表4.10.5设置。

精度深度与指标对应

模型精细度可不区分构造层次，几何表达精度与信息深度等级按GB/T 51301划分，交付深度应符合施工图设计阶段规定。建筑、结构、机电BIM数据须分别包含单体信息与构件集、总体信息与截面荷载、给排水暖通电气模型，各类构件属性分别按附录A、B、C执行。构件表达须验证参数与形体的关联性，避免参数改变而形体不变，影响指标审查中的尺寸测量。

配套文件交付要求

图纸须按“项目编号\_项目简称\_专业代码\_图纸编号\_分区\_图纸名称\_描述”命名，优先从模型直接生成，最终提交PDF格式。设计说明按专业分列，涵盖建筑、结构、给排水、暖通、电气及人防、消防专篇；计算文档以PDF提交，含各专业设计计算书；模型使用说明按单次提交范围编制，说明文件组织、视图用途、参数设置及构件使用；地勘报告等第三方文档按报告文档独立编制，以PDF交付。
