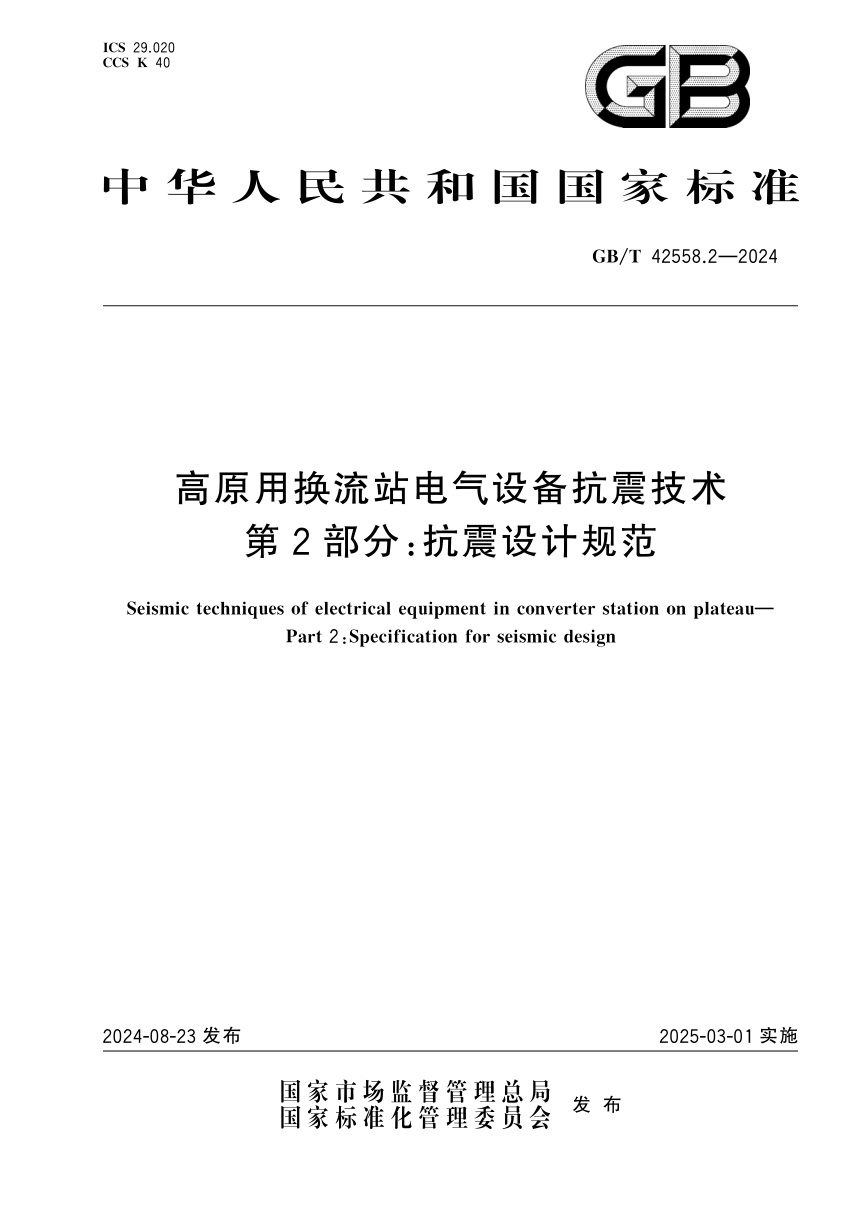

《高原用换流站电气设备抗震技术 第2部分：抗震设计规范》GB/T 42558.2-2024

本文件针对高原换流站电气设备在地震作用下的设计空白，规定了海拔超过1000米、110kV及以上电压等级换流站内电气设备本体、设备间连接及设备与基础连接的抗震设计要求与验算方法，适用抗震设防烈度7度、8度地区，其他变电站可参照使用。

设防目标与地震作用计算

设备按设计抗震设防烈度设防，可提高1度或按50年超越概率2%取值；遭遇设防烈度及以下地震时本体不应损坏。地震作用计算须计入近场影响，发震断层10km以内乘以增大系数，10km以外乘以不小于1.2的增大系数。刚性设备可用静力法，单质点体系宜用底部剪力法，悬吊类设备应采用时程分析法，其余宜用振型分解反应谱法或时程分析法。双向或三向输入时峰值加速度组合比例为1:0.85:0.65。

设备分类与抗震验算

设备按表分类执行，有支承结构时须计入动力反应放大系数：支柱绝缘子等设备电压等级110kV及以上时不小于1.4，低于110kV时不小于1.2；室内二、三层楼板取1.5；换流变压器本体部件取2.0；穿墙套管取1.5；墙体结构上其他设备不小于1.5。荷载效应组合包括自重、地震作用、0.25倍设计风荷载、端子力及内部压力。瓷套管和绝缘子按破坏应力或破坏弯矩验算，复合套管按额定机械负荷验算，具有明显屈服点的金属构件总应力须小于材料屈服强度的0.8倍。

连接回路与构造措施

软导体连接应留有冗余度，最大牵拉力不超过设备抗弯承载能力及连接端抗拉能力，长度按公式确定，宜校核电气性能与稳定性；硬导体连接宜设伸缩节或滑移单元，可利用滞回耗能。构造措施涵盖基础连接、支柱类、变压器及电抗器类、悬吊类和其他类设备，7度及以上地区110kV以上设备支架宜采用格构式钢支架，悬吊绝缘子两端应铰接，屏柜元器件应设防松动锁住机构。附录A给出周期大于6.0s设备的地震影响系数曲线，附录B规定质量-弹簧体系与有限元建模原则。
