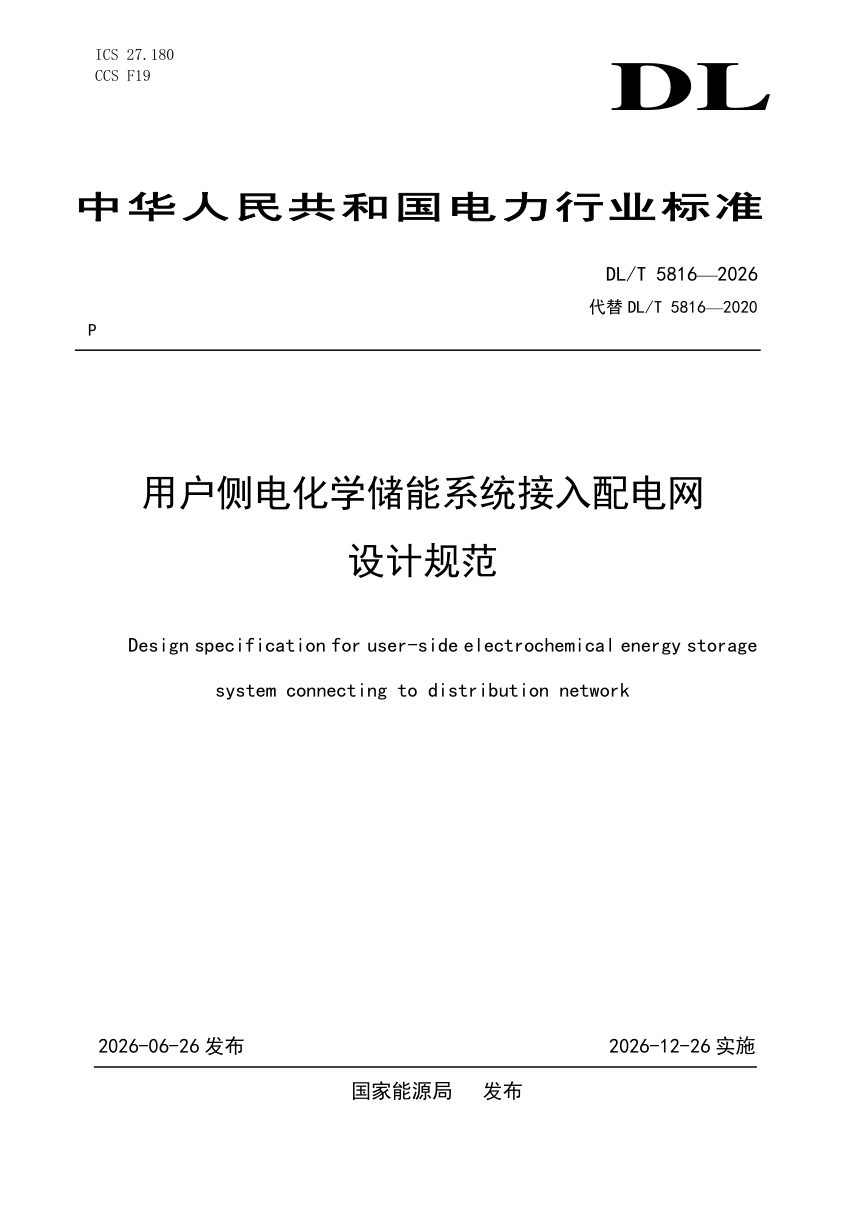

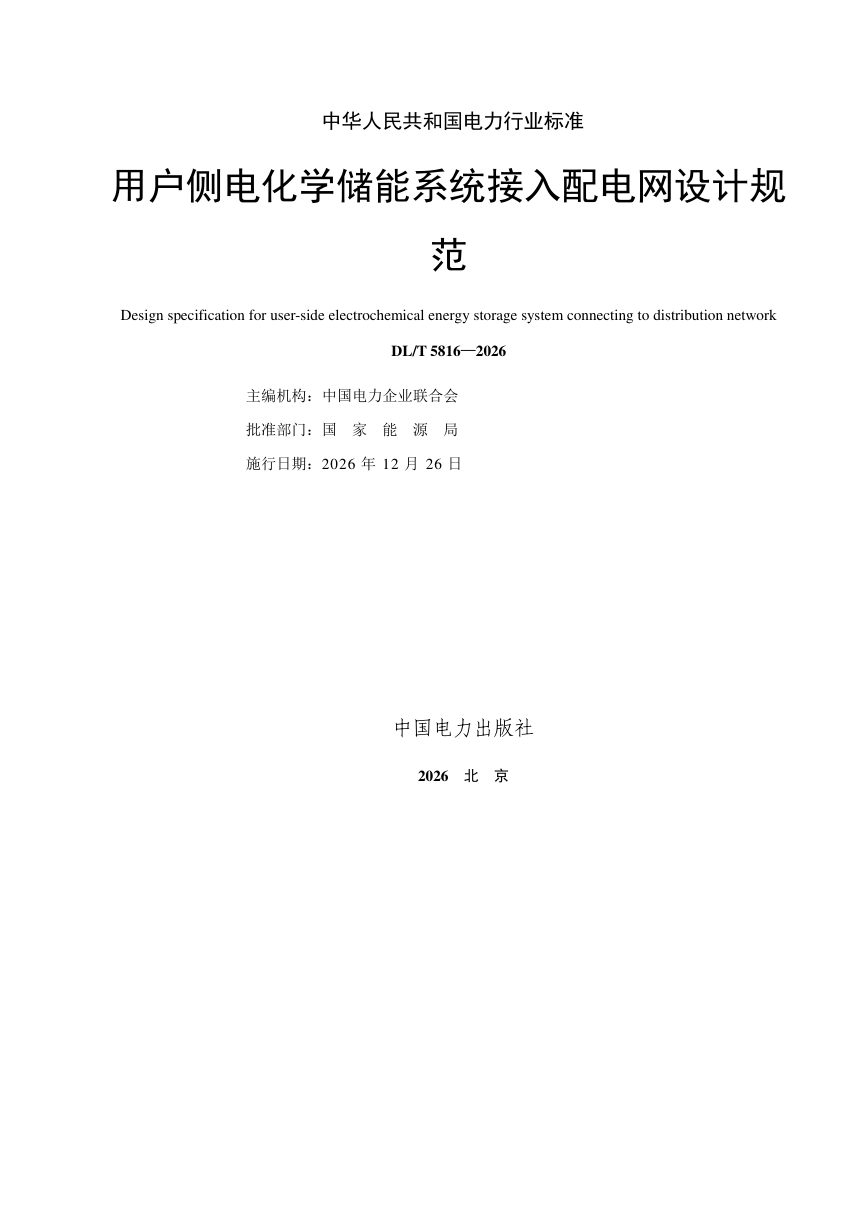

《用户侧电化学储能系统接入配电网设计规范》DL/T 5816-2026

本规范替代 DL/T 5816—2020，适用于新建、改建和扩建用户侧电化学储能接入系统设计，覆盖接入系统条件、一次系统与二次系统设计，一次及二次侧技术指标均须符合 GB/T 43526 的规定，设计须统筹储能规模、工程特点与配电网接入条件，经技术经济比较确定方案。

适用范围与术语调整

修订后明确规范对象为接入电力用户配电网的电化学储能系统，新增"用户侧电化学储能系统""配电网"定义，修改"并网点""公共连接点""储能变流器"等术语。并网点界定了有、无升压变压器两种情形，配电网按产权归属区分为公共配电网与用户配电网。

一次系统设计

接入电压等级须综合额定功率、并网点等效净功率、配电变压器容量、导线截面等经技术经济比较确定，高低两级均可接入时优先采用低电压等级。10kV 及以上接入方案须开展潮流计算、短路电流计算和电能质量分析，短路电流超出开关开断能力时须提出限流措施；380V/220V 接入可按需开展。设计须明确主接线、接入线路、变压器、并网接口设备及中性点接地型式，10kV 及以上并网点应装设可闭锁、带接地、可开断故障电流的断路器。

二次系统设计

通信方式按接入用户自建监控系统、运营平台或调度系统分别确定，规约参照 DL/T 634.5101、DL/T 634.5104、DL/T 860。接入运营平台须设信息交换隔离装置或防火墙，网关宜具备身份认证、数据加密、访问控制。10kV 及以上专线接入宜配光纤电流差动或方向过电流保护，系统应配防孤岛保护，10kV 及以上并网点须配安全自动装置和故障录波装置，记录故障前 10s 至故障后 60s。关口计量点配有功准确级 0.2S 主、副表各一块，10kV 及以上公共连接点应配 A 级电能质量在线监测装置，历史数据至少保存 1 年。
