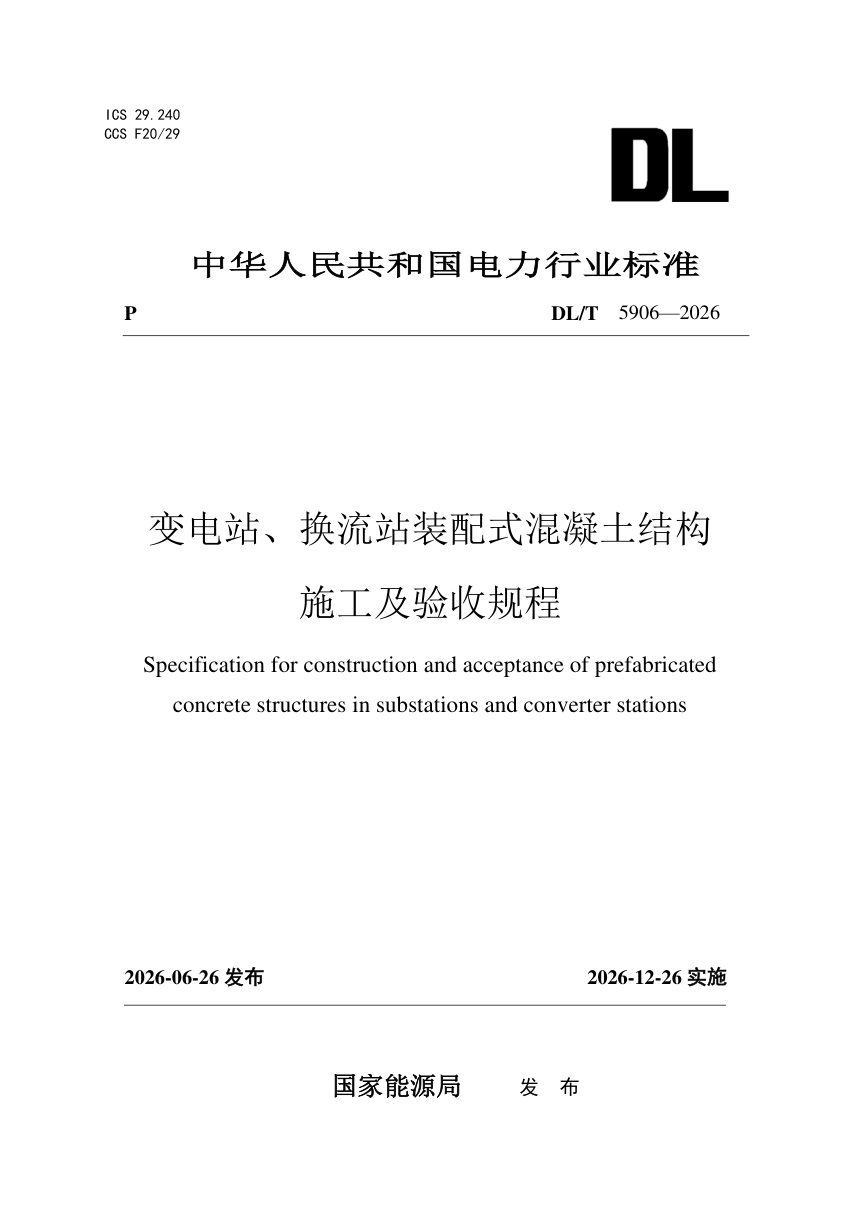

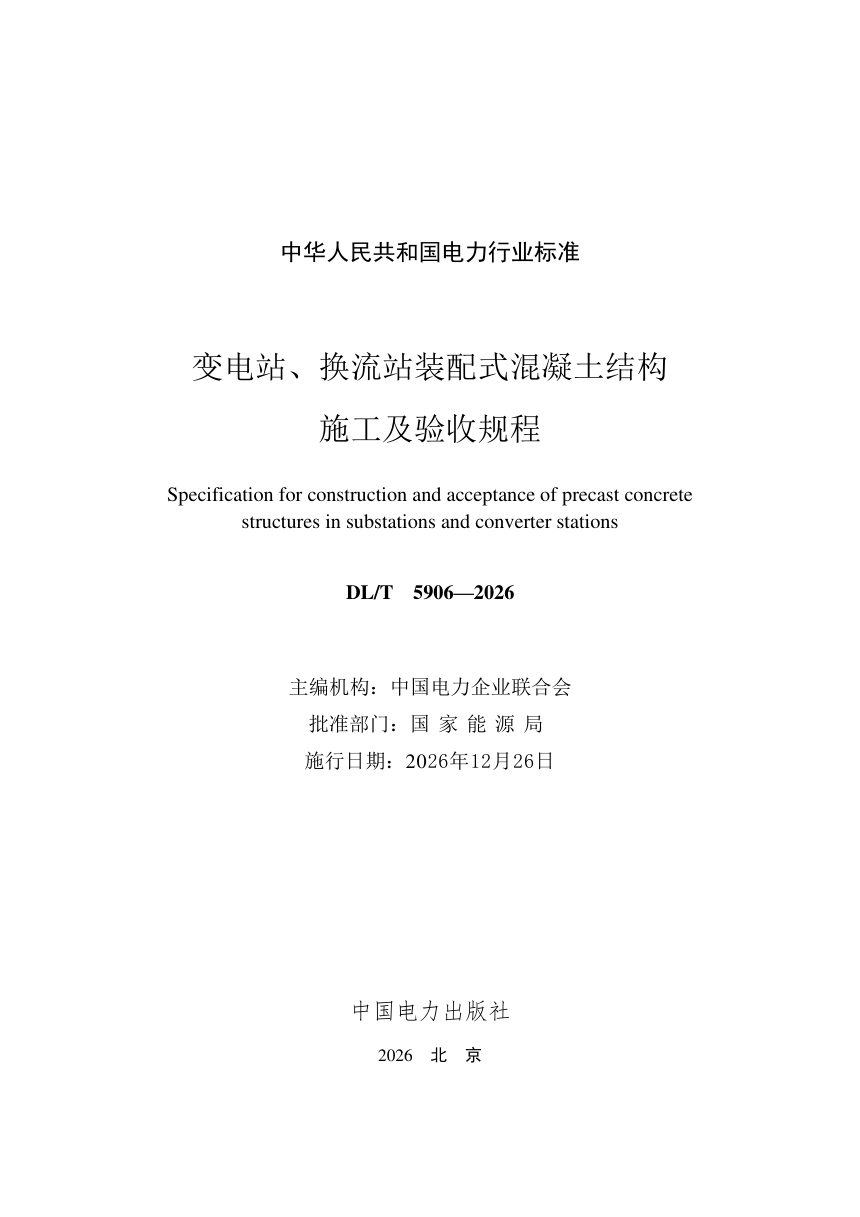

《变电站、换流站装配式混凝土结构施工及验收规程》DL/T 5906-2026

本规程面向变电站、换流站新建、改建、扩建的装配式混凝土结构工程，统一施工与质量验收要求。内容覆盖预制构件进场验收、建筑物与构筑物施工、质量验收，以及绿色建造与信息化施工，并配套叠合剪力墙现浇质量、套筒灌浆饱满性、浆锚搭接灌浆饱满性、外墙板接缝防水四项检验附录。

构件进场与材料控制

预制构件进场按模具、钢筋、混凝土、预应力等分项检验，外观缺陷分严重与一般两类。梁板类简支受弯构件须做承载力、挠度、裂缝或抗裂结构性能检验，同类型不超过1000个为一批，每批抽3件；不做结构性能检验的须驻厂监督，或对受力钢筋数量、规格、间距、保护层厚度及混凝土强度做实体检验。灌浆套筒同批不超过1000个抽10个，灌浆料同批不超过50t抽检，吊环须用未经冷加工的HPB300钢筋。

施工与连接要点

竖向构件临时支撑不宜少于2道，上部斜撑支撑点距板底不宜小于构件高度2/3且不应小于1/2；吊索水平夹角不宜小于60°、不应小于45°，动力系数不应小于1.5。套筒灌浆前每种规格钢筋制作不少于3个接头做工艺检验，灌浆环境温度不应低于5℃，拌合物30min内用完，单仓长度不宜超过1m且不应超过1.5m。后浇混凝土同配合比每工作班且建筑面积不超过1000m²制作一组试件，同一楼层不少于3组。

质量验收与实体检验

装配式结构按混凝土结构子分部工程验收，施工安装须先做首段验收。结构实体检验包括位置与尺寸偏差、现浇部分混凝土强度和钢筋保护层厚度，以及灌浆饱满性、竖向叠合构件现浇成型质量和外墙板接缝防水。套筒灌浆饱满性首层随机抽不少于10个套筒，其他楼层每层不少于5个；浆锚搭接首层抽6个孔道，其他楼层每层3个；外墙板接缝每1000m²为一检验批，每批至少检查一处、面积不少于10m²。套筒灌浆缺陷不大于0.5倍钢筋直径且不大于10mm可判合格，浆锚孔道缺陷总长不超过2倍钢筋直径判合格。
