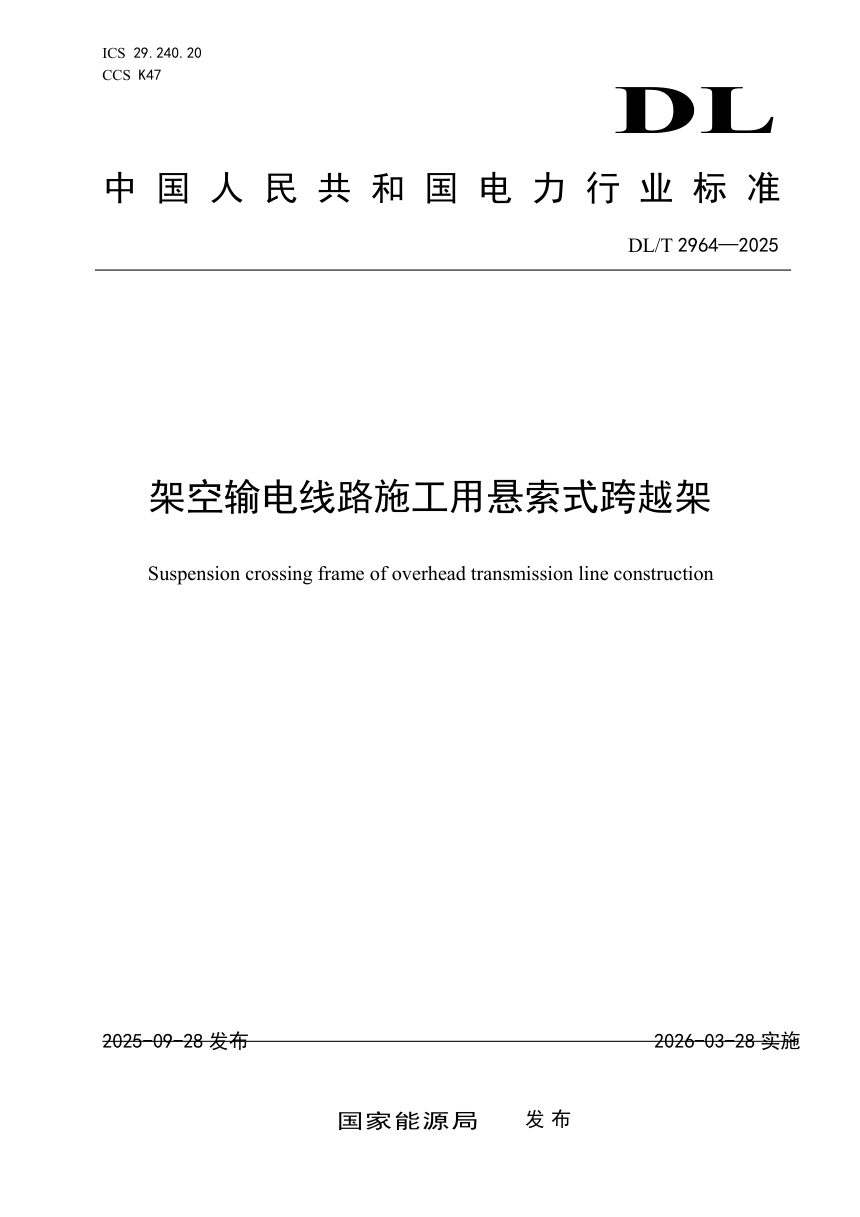

《架空输电线路施工用悬索式跨越架》DL/T 2964-2025

本文件首次系统规定了架空输电线路施工用悬索式跨越架的产品分类、型号编制、技术要求和试验检验方法，适用于其设计、制造、试验与使用。核心是将柔性封网结构（承载索加封网装置）通过支承装置架设于被跨越物上方，以承受放线事故状态下的冲击载荷。文件明确了悬吊式、横梁式、脚手架式、锚体式、立柱式五种支承形式，并给出静力学与动力学两套设计计算方法及配套选型推荐。

型号与组成

按支承装置分为悬吊式、横梁式、脚手架式、锚体式、立柱式五类；按封网装置分为绝缘绳杆式、绝缘网杆式、绝缘杆式三种，型号按 DL/T 318 编制，以最大封网长度×宽度/额定载荷为主参数。承载索绝缘段宜采用超高分子量聚乙烯纤维绳，非绝缘段宜采用圆股钢丝绳；封网宽度应覆盖新建线路两边线外各 2m，跨越档档距不宜大于 500m。

设计工况与安全系数

设计宜以非跨越档失效工况为主，采用静力学方法计算、动力学仿真校核。静力学方法下，纤维绳承载索安全系数不小于 6，钢丝绳不小于 5，拉网绳不小于 4.5，网撑杆不小于 3；采用动力学方法时，纤维绳安全系数不小于 3.6，并以动态断裂强力作为选型判据。事故工况下导线落网冲击系数单回路取 1.67，同塔双回路取 2.89。

试验与检验

试验方法覆盖外观检测、额定载荷试验（1.0 倍额定载荷保持 10min，重复三次）和过载试验（1.25 倍额定载荷保持 10min，重复三次）。检验分为部件型式试验、出厂试验与定期试验，型式试验须由具备资质的检测机构开展，出厂试验由生产厂家负责，定期试验周期不超过 1 年，由设备所属单位执行。
