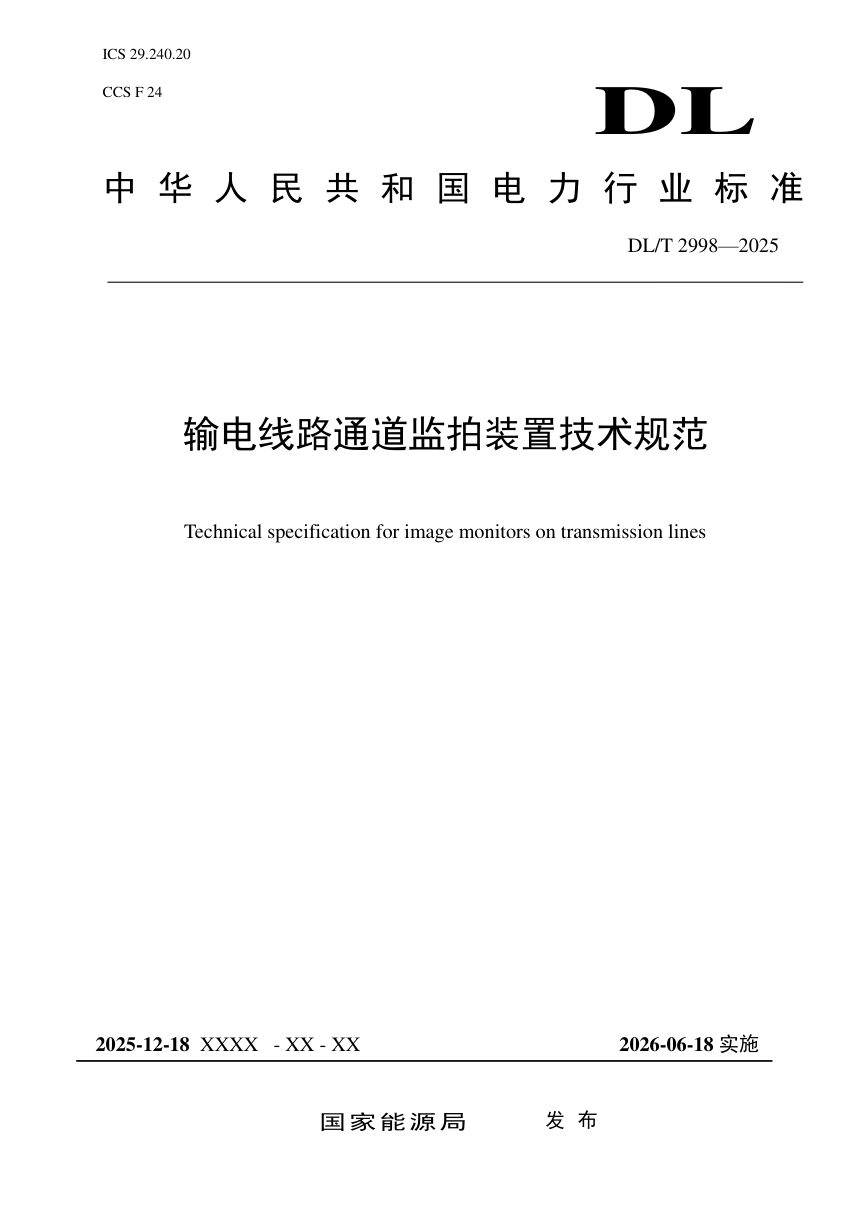

《输电线路通道监拍装置技术规范》DL/T 2998-2025

本标准首次发布，面向110（66）kV及以上交直流输电线路通道监拍装置，规定其组成、功能、技术、试验、检验及标志包装运输贮存要求，为装置选型、检测和运行状态评估提供统一尺度。核心是把装置从“看得见”推向“识别准、传得稳、供得上、耐得住”的闭环约束。

装置构成与基本功能

监拍装置由图像视频拍摄单元、主机单元和供电单元构成，可扩展声光告警、夜视、多角度拍摄、红外监测、声音监测和镜头除冰单元。主机单元含采集、主控处理、智能分析和通信模块，供电单元由储能模块与太阳能板组成。基本功能覆盖数据采集、信息存储、图像识别、数据传输、状态管理和电源管理六项，识别对象明确为施工机械、烟火、导地线异物等通道隐患。

关键性能指标

特高压线路普光摄像头像素数不低于1200万，其余线路不低于800万；传输与存储图像像素数不低于500万；存储介质空间不低于8GB，图像循环存储不少于30天。单张图像隐患识别时长不大于3秒；漏报率不大于4%，误报率不大于10%；吊车及施工机械识别准确率不小于85%，烟火与导地线异物不小于70%。图像最小采集间隔不大于1分钟，最小传输间隔不大于3分钟；短视频最短采集时长不小于10秒。供电单元蓄电池容量不低于128Wh，扩展除冰或实时视频录制功能时不低于384Wh；无充电条件下连续工作不少于30天。

试验与检验规则

试验涵盖结构和外观、功能、图像识别性能、图像质量、防抖、防护等级、供电电源、电磁兼容、环境适应性、机械性能、可靠性及扩展单元性能。图像识别性能按随机抽取1000张样本图片重复三次取平均计算漏报率、误报率和准确率。检验规则分型式试验、出厂检验、抽样检验和状态检验四类：型式试验每4年进行一次，样品不少于3台；到货抽样按实际台数10%抽取，单类型单批次100台及以上时抽取比例不低于3%；在运装置满5年后按10%抽样且不少于10台。

布点安装与数据传输

现场布点遵循必要性、实用性和适用性原则，新（改）建线路宜同步安装。安装不应影响线路运行安全，支架固定点采用双螺帽，外接线缆从铁塔内侧走线并按每隔0.5m固定，镜头朝向按线路走向推荐东、北等方向，易覆冰区宜置于冬季主导风向背风侧。应用层数据传输规范补充了远程升级、功能启停、数据上送状态查询等报文，将远程图像数据报文拆分为文件和短视频数据报文与控制报文，并新增工作状态报文。
