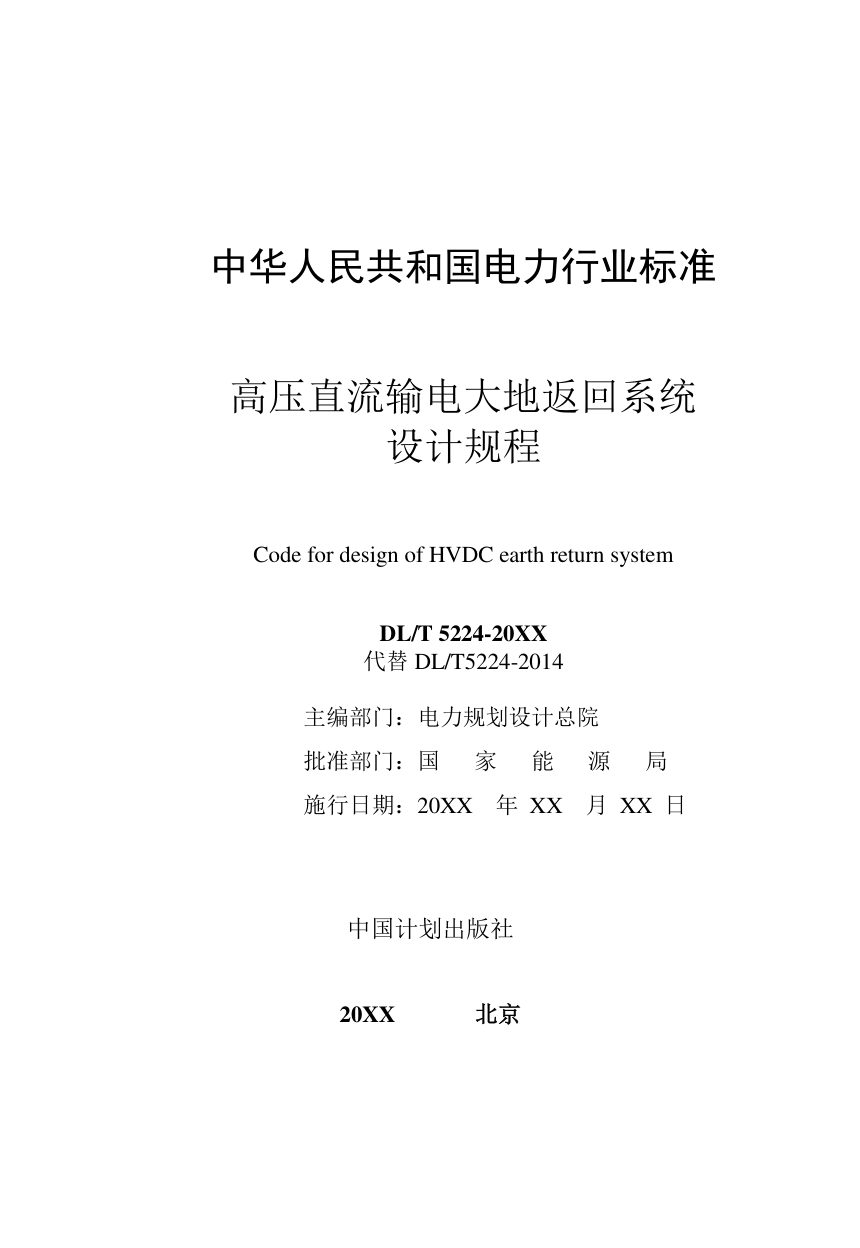

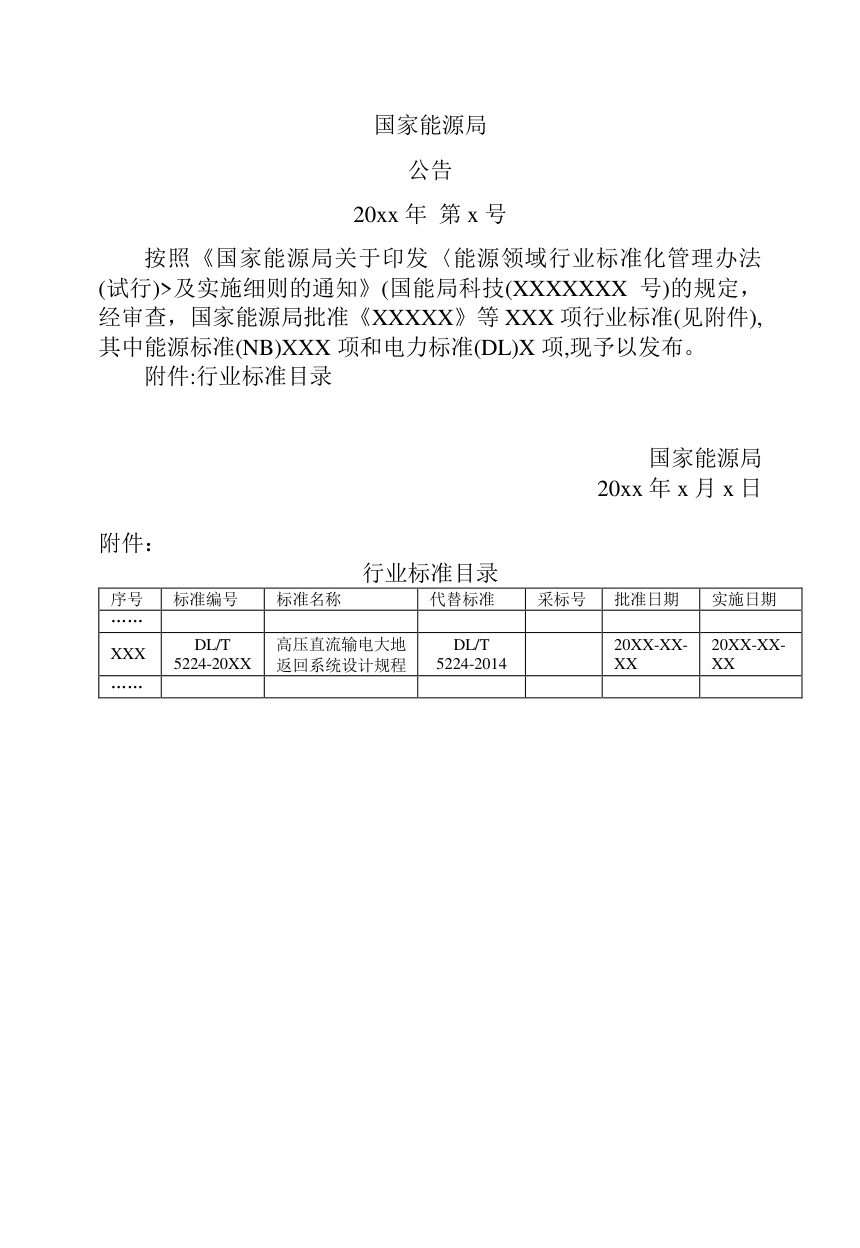

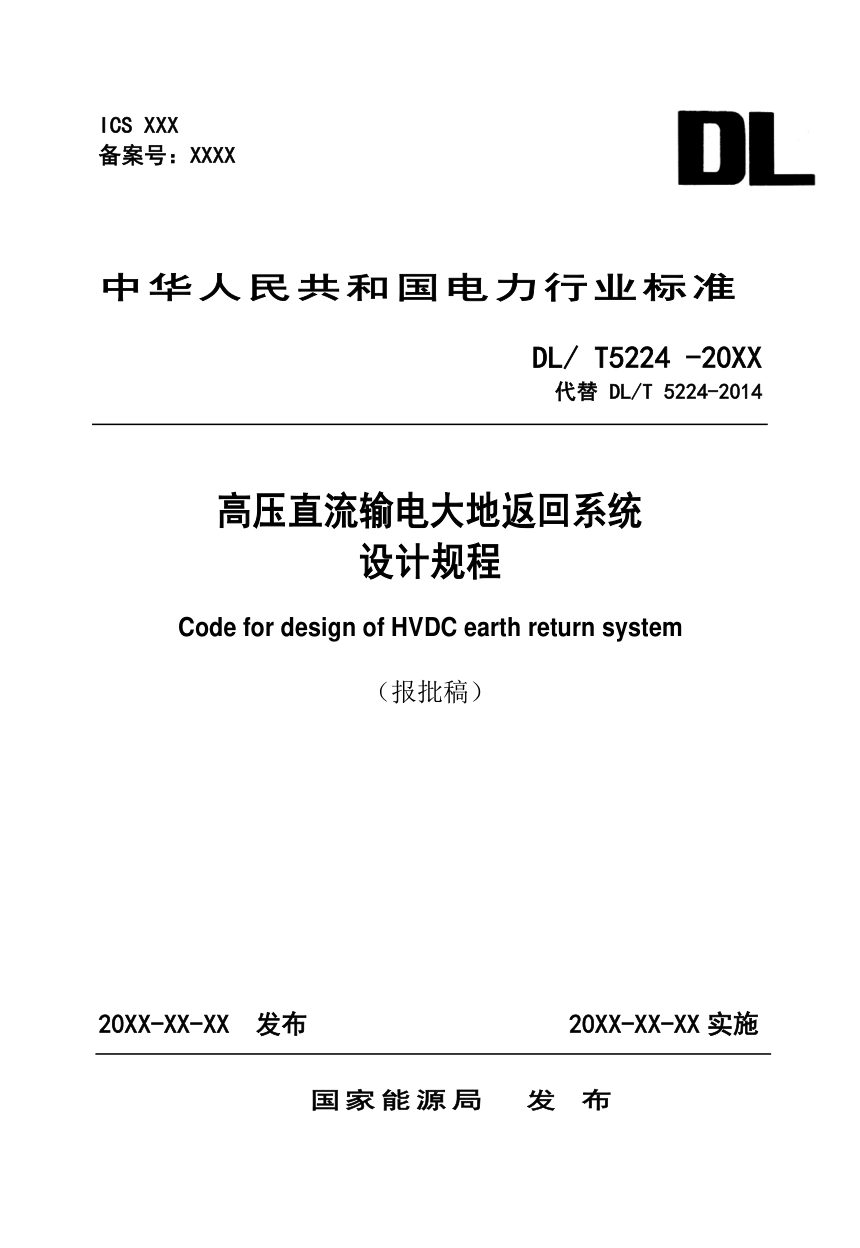

《高压直流输电大地返回系统设计规程》DL/T 5224-2025（报批稿）

DL/T 5224-2025 是对 2014 版《高压直流输电大地返回运行系统设计技术规程》的修订，替代原标准。本次修订将适用范围从 ±660kV 及以下扩展至 ±1100kV 及以下，新增深井接地极、腐蚀寿命计算、在线监测辅助电源与通信通道等内容，并修订了额定入地电流时间、不平衡电流取值及接地极线路绝缘配合要求，适用于陆地接地极及接地极线路设计。

适用对象与核心参数

本标准适用于 ±1100kV 及以下电压等级运行的高压直流输电系统中的陆地接地极和接地极线路设计，涵盖总则、系统和技术条件、接地极址、接地极型式及布置、接地极尺寸、电极材料、导流系统及辅助设施、对附近设施的影响及防护、接地极线路等内容。额定入地电流宜取系统额定电流，持续时间按双极一次建成或分期建设分别确定；2h 过负荷入地电流取 1.05～1.2 倍额定电流，最大暂态入地电流取 1.25～1.50 倍额定电流，不平衡电流取 10A。接地极设计寿命不宜少于 40 年，共用接地极按首个换流站投运至最后一个换流站停止使用确定。

接地极型式与尺寸控制

接地极馈电元件布置可采用水平型、垂直型和深井型，场地受限时可采用分体式或紧凑型。水平型电极宜采用正方形断面，垂直型和深井型宜采用圆形断面。水平型焦炭填充密度宜为 1000～1100kg/m³，垂直型和深井型宜为 1100～1300kg/m³。接地极尺寸应满足最大跨步电位差、温升、溢流密度和腐蚀寿命要求。额定电流下焦炭与土壤接触面最大面电流密度不宜超过 1A/m²，长期阳极运行或土壤含水量少时按此控制。深井接地极单口井深不小于 100m，井间距按井深与偏斜角度确定，偏斜角度宜控制在 3°以内。

环境影响与防护限值

接地极址与中性点有效接地的变电站、发电厂直线距离不宜小于 10km。变压器中性点直流电流限值按电压等级控制：110kV 取 10A，220kV 和 330kV 取 15A，500kV 及以上取 20A，换流变压器取 30A。埋地金属管道年腐蚀速率不宜超过 0.03mm/a，管道接触电位差不应超过 60V。公众可接触地上金属体接触电位差不应大于 7.42+0.008ρs，不可接触时不应大于 50V。靠近接地极的鱼塘水中任意点场强不宜大于 1.25V/m。接地极与埋地金属管道最小距离小于 10km 且管道长度大于该距离时，应计算和评估腐蚀及人身安全影响。

导流系统与在线监测

接地极应设置导流系统，导流线导体截面应通过计算确定，满足一回导流线或一段电极停运时不影响其他导流线安全运行。馈电电缆宜选用带铠装单芯铜导体交联聚乙烯电缆，铠装层不应两端接地，绝缘水平不应低于 6kV；棒状电极自带引流电缆绝缘水平不应低于 750V。极址区域宜设置在线监测系统，监测馈电电缆入地电流、配电装置运行状态和温度、极址围墙或平台周围环境等，并设置与换流站之间的通信通道，可采用 OPGW 光缆或无线通信，辅助电源可采用外引电源或极址内风光新能源。
