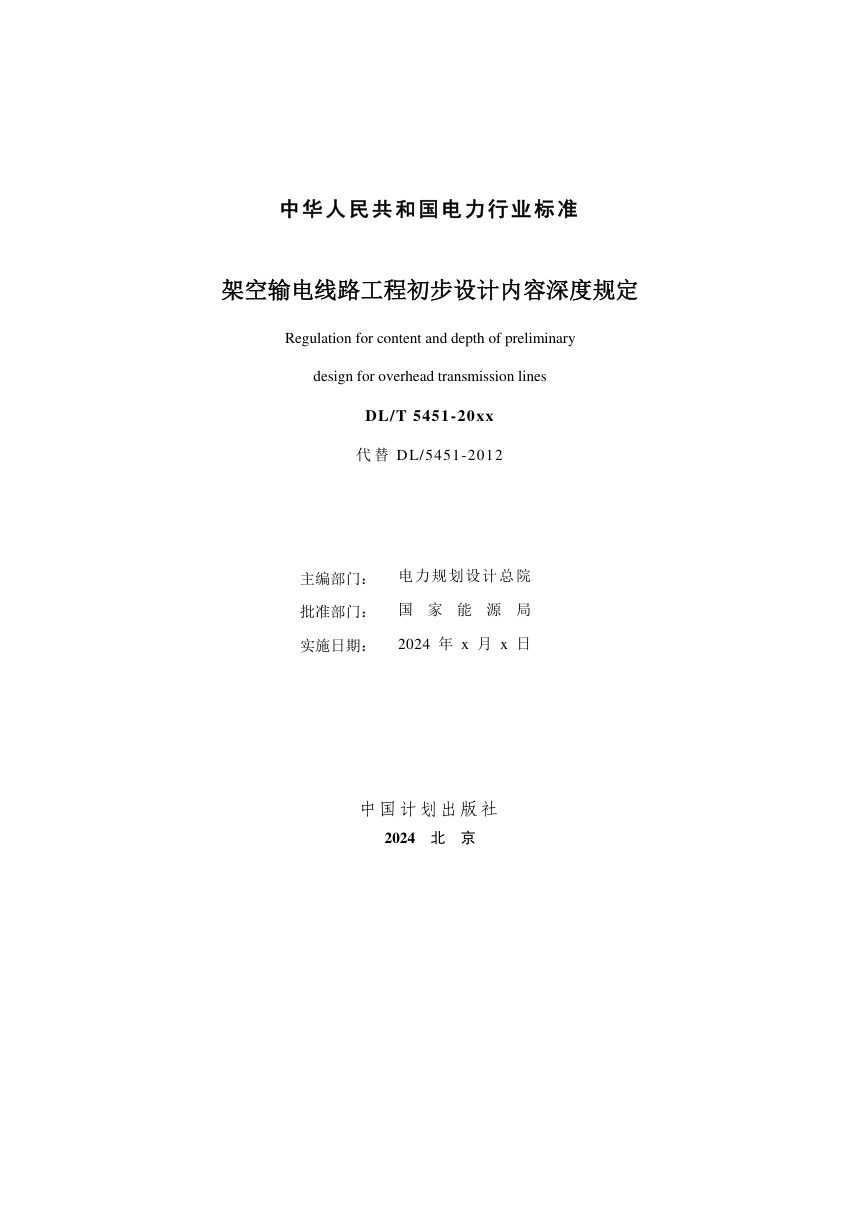

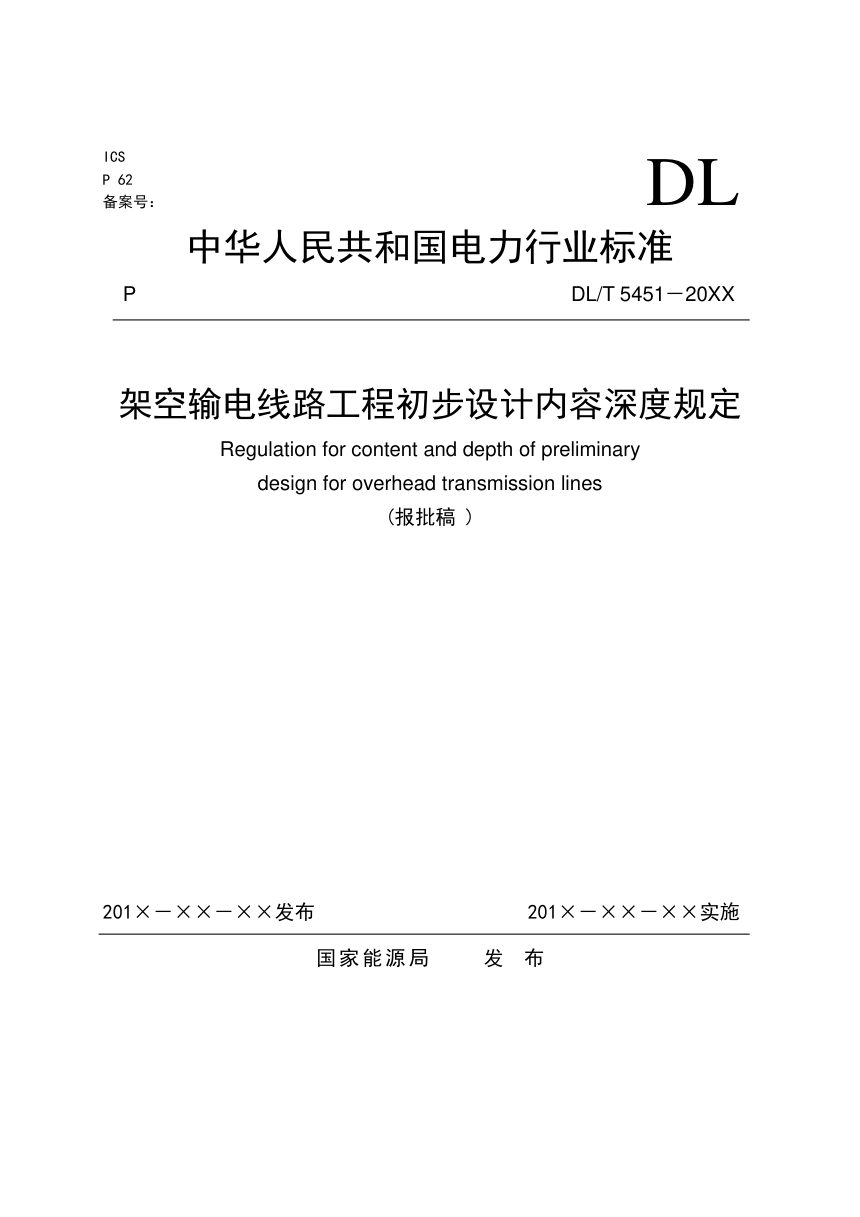

《架空输电线路工程初步设计内容深度规定》DL/T 5451-2024（报批稿）

本标准规定了110kV及以上交、直流架空输电线路新建工程初步设计的内容深度，适用于一般线路与大跨越线路两类对象。文件将初步设计文件构成明确为说明书、图纸、主要设备材料清册、施工组织设计大纲、概算书及专题报告等部分，重点通过各章节内容条款约束设计文件的完整性与深度，为投资控制和方案审定提供依据。

一般线路说明书

线路说明书按总论、路径、气象、导地线、绝缘配合、防雷接地等19个专业分节展开。路径方案须进行多方案技术经济比较并明确推荐意见；导地线选型需结合输送容量、电磁环境及机械特性综合论证；绝缘配合要求确定污区等级、绝缘子型式与片数、空气间隙取值。新增内容涉及路径走廊清理工程量统计、地线绝缘、换位设计及安全风险分析等深度要求。

环境保护与水土保持

初设阶段须单列环境保护和水土保持设计内容，明确设计依据、区域现状、防治目标及措施工程量，对照环评及水保批复文件说明是否涉及重大变动，并对施工运行阶段提出注意事项。水保措施部分要求测算工程扰动面积并计算表土剥离、植被恢复等各分项工程量，便于概算计列相关投资。

大跨越线路说明

大跨越须单独成章或成卷，除满足一般线路说明书要求外，重点论述跨越方案、回路数选择、防振防舞设计、塔型选择及基础设计。防振方案应结合铝部应力计算结果确定平均运行张力上限；采用桩基的工程宜在初设阶段提供综合试桩报告并明确试桩方案；必要时应提出基础沉降观测方案。登塔设施、航空航运警示等附属设施亦需比选论证。

概算与计算深度

概算书须说明编制原则、定额与价格依据，并与可研估算进行对比分析，阐述投资增减原因。计算内容覆盖导地线电气与机械特性、绝缘配合、耐雷水平、杆塔荷载及基础作用力等，新增绝缘子金具串机械强度选型和单相接地短路电流计算项目。机械化施工方案若实施，须单独编制设计方案并兼顾设备进场、场地布置及概算编制要求。
