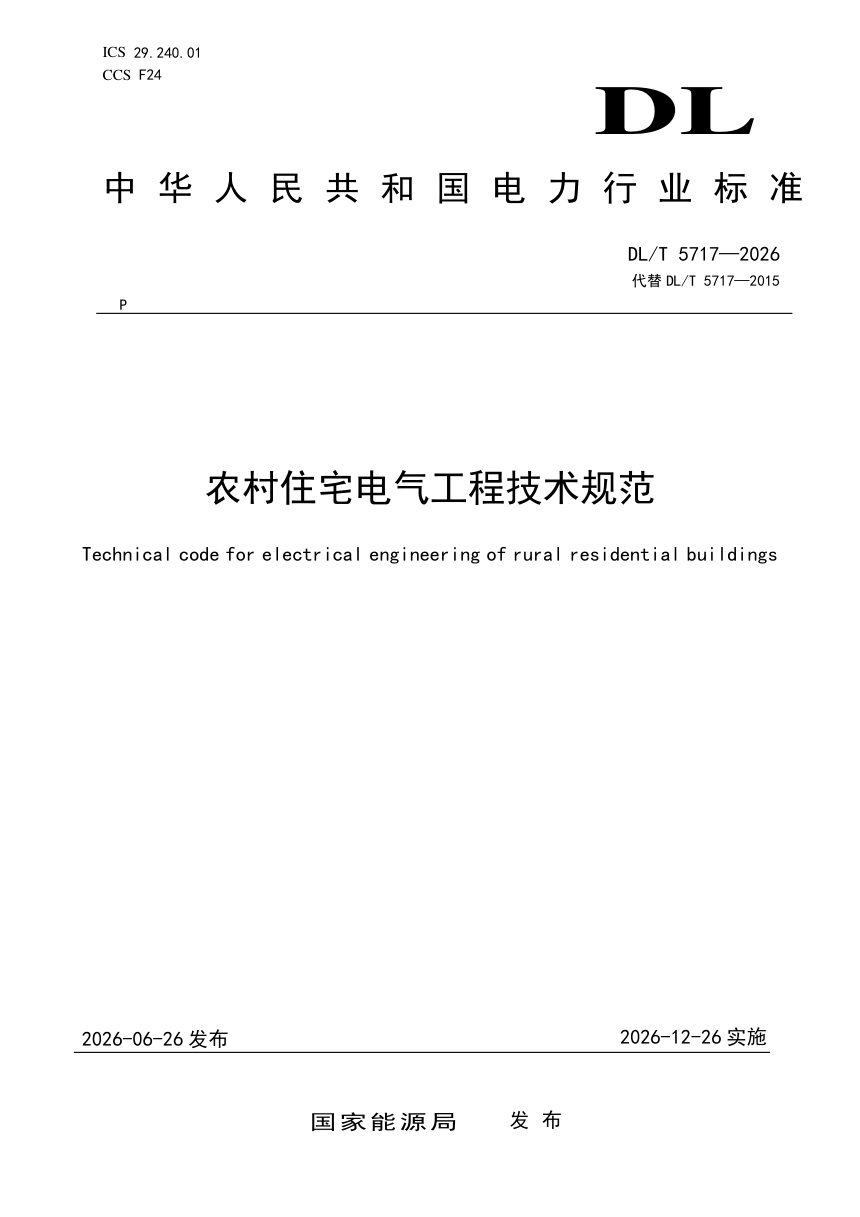

《农村住宅电气工程技术规范》DL/T 5717-2026

本标准适用于工频交流1000V及以下低压电网供电的农村住宅新建与改造电气工程，覆盖选型、安装、使用全环节，替代DL/T 5717—2015。修订将原分散章节整合为9章，新增负荷计算、户用分布式电源、防雷及电弧故障保护等内容，并统一了11个术语定义。

电源引入与负荷分级

用户负荷12kW以下宜单相220V供电，12kW及以上宜三相四线220V/380V供电；三相入户时生活负荷宜单相供电，同层或同间单相设备宜同相。电动汽车充电桩、农副业加工机械等≥7kW设备应独立计算负荷，负荷估算采用单位面积法或需用系数法。入户线铜芯截面不应小于10mm²，铝线不小于16mm²，电采暖用户铜芯不小于16mm²。

配电装置与保护电器

总配电箱下按照明、插座、空调、厨房等分回路，＞2kW设备及卫生间插座宜设独立回路。TT系统总配电箱进线开关及总箱至分箱的出线开关应具剩余电流保护功能。存储火灾危险材料场所、可燃材料建筑及卧室起居室的照明与普通插座回路宜配AFDD。照明、插座及室外移动设备终端回路应配RCD，额定剩余动作电流不大于30mA，上下级间应具选择性。

用户侧电源与接地防雷

户用分布式电源并网点应装设可开断故障电流的开关，防孤岛保护动作时间不大于2s，并网点应装RCD；自备电源与低压配电系统不应共用N线。接地型式宜与低压配电系统一致：TT系统入户线双重绝缘，严禁箱内N线与PE线连接；TN-C-S系统PEN线应在总配电箱进线开关前分为N线和PE线。住宅应设总接地端子与保护等电位联结，浴室设辅助等电位联结，接地电阻建议不超过50Ω。

安装与使用要求

RCD不得反接，安装后须经试验按钮及带负荷分合各一次验证，投运后定期脱扣试验。导线敷设前后用500V兆欧表检测绝缘，电阻不应小于1MΩ。铜芯导线连接应采用导线连接器或缠绕搪锡，配电箱内同一端子接线不超过2根。单相三孔插座右孔接L线、左孔接N线、上孔接PE线，PE线不得与N线连接且不得串联。
