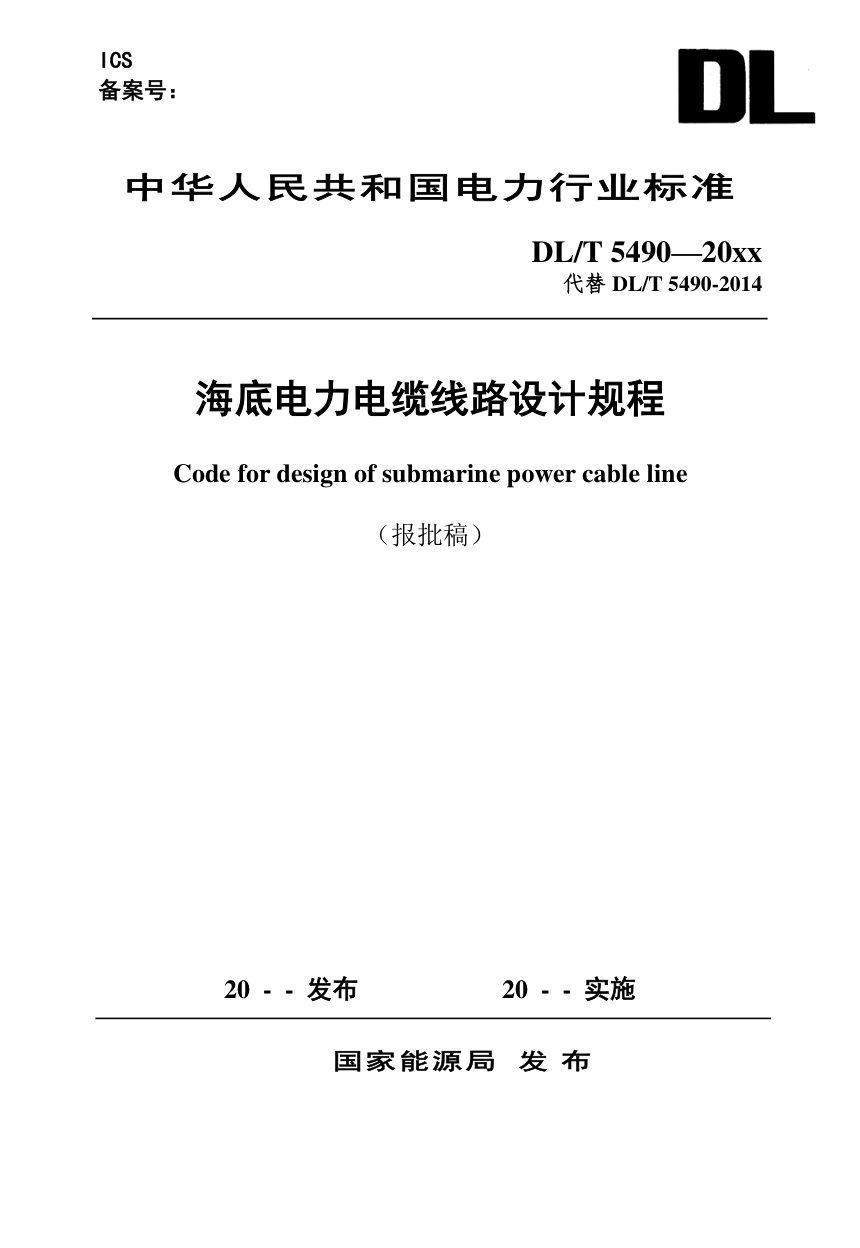

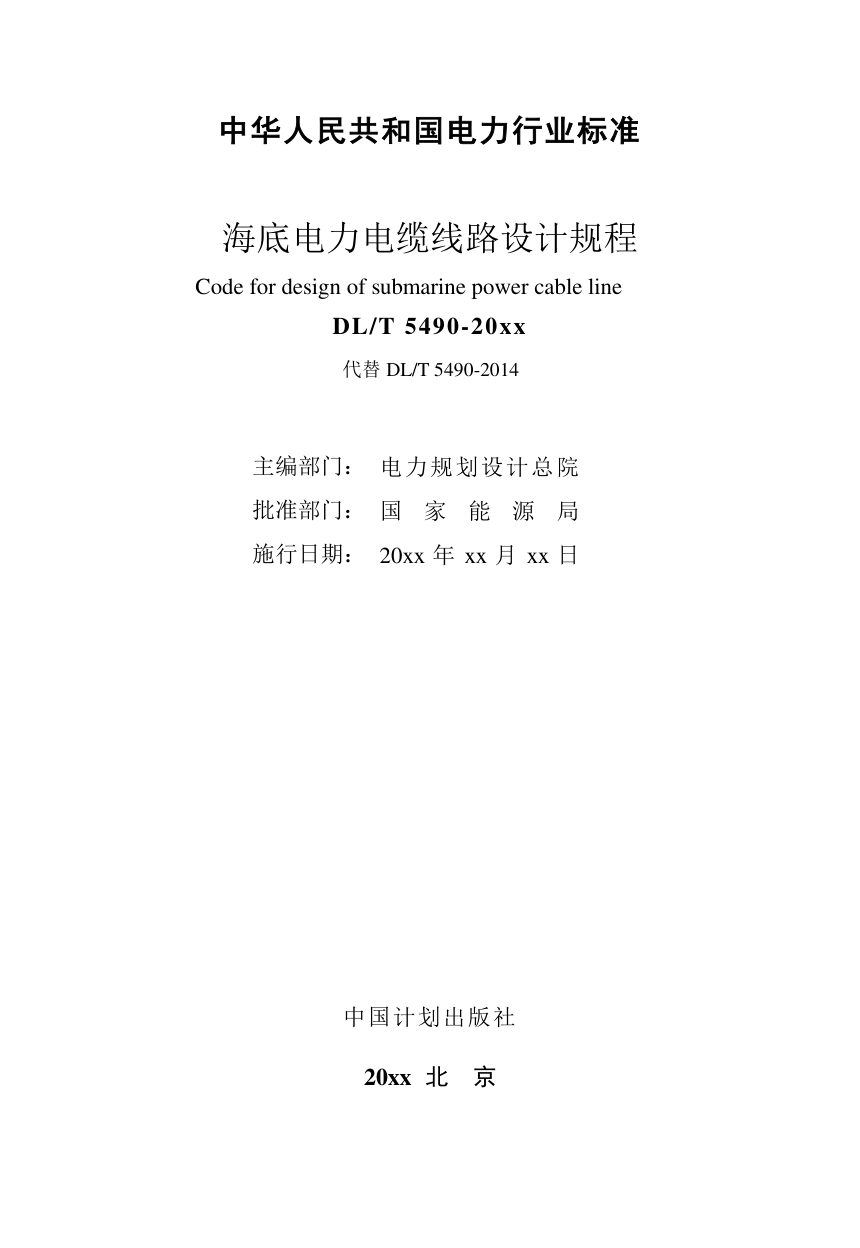

《海底电力电缆线路设计规程》DL/T 5490-2025（报批稿）

本规程取代 DL/T 5490-2014《500kV 交流海底电缆线路设计技术规程》，将适用范围从单一电压等级的交流电缆扩展至 110kV~500kV 交、直流海底电缆，以适应海上风电送出、跨海联网等工程需求。修订补充了挤包绝缘电缆及附件选型原则，整合调整了接地系统、过电压保护、光纤布置、附属设施等内容，全文覆盖路由选择、电缆结构与附件、敷设、保护、试验等全设计链条。

路由与敷设设计

路由选择强调与海洋功能区划、军事设施、锚地等的避让关系，并规定并行电缆间距不宜小于该处最大水深的 1.2 倍、与工业管道海域段水平距离不宜小于 50m（受限时不小于 15m）。敷设方式分为直接敷设、边敷边埋、先敷后埋三类，附加长度按路由长度分段控制（3%~5%、2%~4%、2%~3%），实际敷设偏差控制在设计路由中心线两侧各 10m 内。敷设船及设备须满足张力控制、退扭和入水角要求，避免电缆扭结或悬空。

电缆型式与绝缘选型

交流电缆宜选用交联聚乙烯绝缘，直流电缆必须采用直流专用交联聚乙烯绝缘，不应选用普通交流交联绝缘；工程需要时直流侧可选用自容式充油或粘性浸渍纸绝缘。交流电缆可选择三芯或单芯结构，直流电缆宜采用单芯。导体宜为铜并采用阻水结构，金属套宜为铅护套，交流单芯电缆铠装应选用非磁性材料，必要时增设防蛀层。绝缘耐受电压需经操作冲击、雷电冲击及工频/直流工况计算确定。

附件、保护与试验要求

电缆终端按连接对象（GIS、敞开式设备、海上平台）选择型式，接头分工厂接头和现场软/刚性接头两类，不同类型电缆连接需设过渡接头；单芯交流锚固夹具须为非磁性材料。保护措施按风险等级选择掩埋、加盖或套管方式，掩埋为优先方案，同时要求设置路由标识、警示牌及状态监测。试验体系涵盖型式、预鉴定、例行、抽样及安装后试验，特殊机械试验按工程需求开展，并明确引用 CIGRE TB 623 等国际技术文件作为补充依据。
