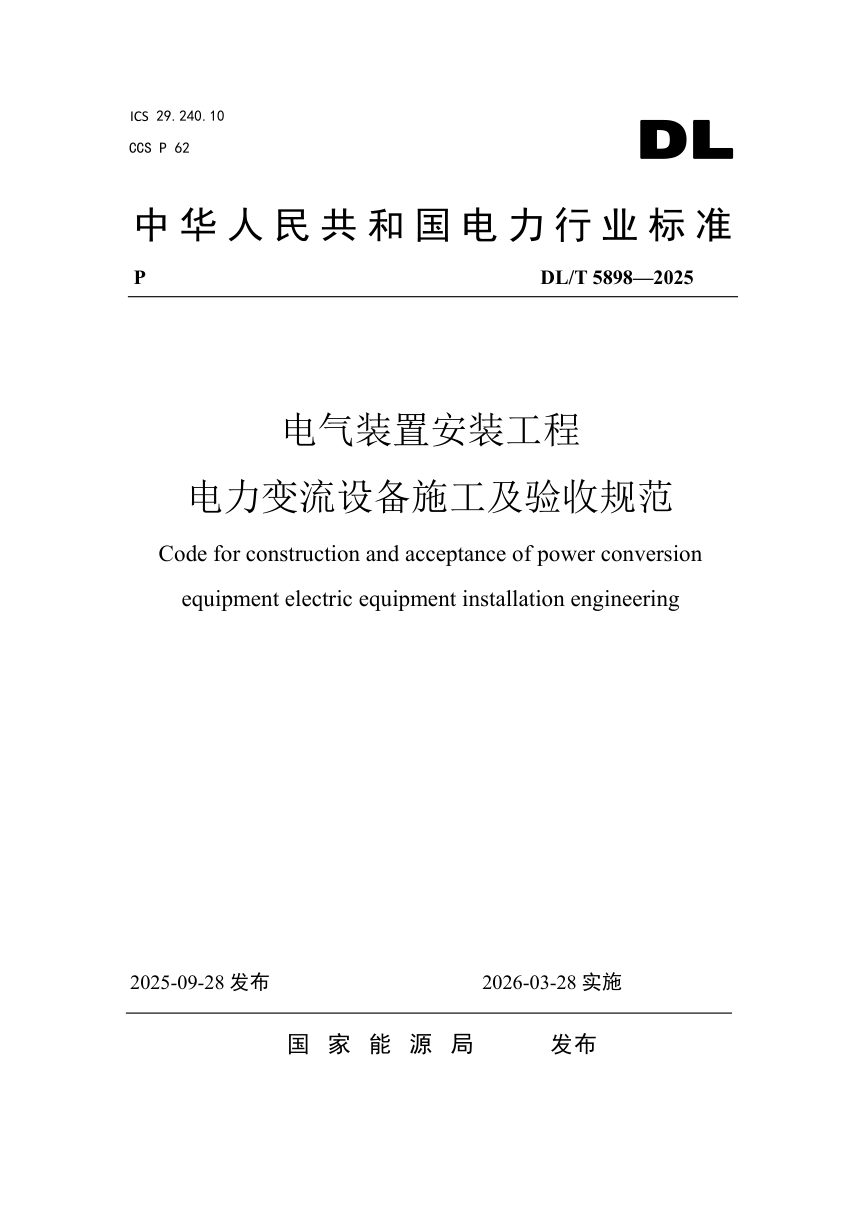

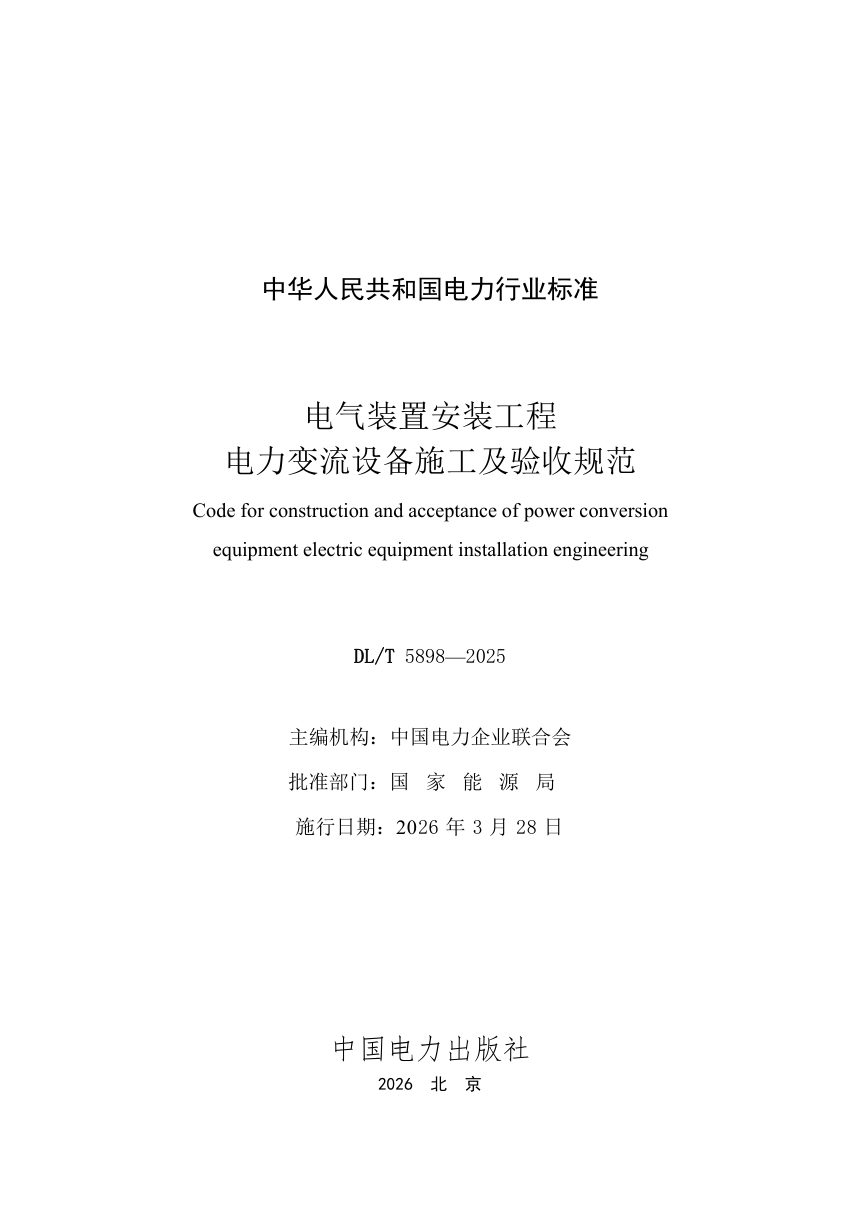

《电气装置安装工程 电力变流设备施工及验收规范》DL/T 5898-2025

本规范适用于电力系统除高压直流输电和柔性直流输电以外的电力变流设备施工、调试及验收，以国家标准GB 50255为基础转化制定，共7章，涵盖总则、术语、基本规定、设备安装、冷却系统安装、试验和工程交接验收。核心是把住设备到场检查、柜体与母线安装、冷却系统密封与绝缘、现场试验项目及交接资料移交等环节的质量要求。

适用范围与基本规定

本规范适用于电力系统除高压直流输电和柔性直流输电以外的电力变流设备，涵盖施工、调试及验收全过程。设备到场后须核查包装、铭牌、外观及技术文件，安装前建筑工程应满足屋顶不渗漏、基础沟道预埋完成、采暖通风照明消防到位等条件，设备搬运安装须采取防尘、防振、防潮及防框架变形措施，紧固件应采用热浸镀锌制品。

设备安装与冷却系统

柜体安装执行DL/T 5866，外露金属部分应可靠接地，转动门板与框架间须有可靠电气连接。电力半导体器件拆装宜用专用工具并连同散热器进行，有防静电要求者须采取防护措施。冷却系统分油浸、水冷、风冷三类：油浸系统须密封试验无渗漏，绝缘油符合GB 50150；水冷系统管路须循环冲洗合格，与带电部位间采用绝缘管路连接并做水压试验；风冷系统风道连接处须密封，风机转向正确无卡阻。

试验项目

试验包括绝缘电阻、冷却系统、控制功能、保护功能、电流均衡度五项。绝缘电阻试验前须隔离外部电源与负载，短接或拆除电子元器件、电容器、避雷器等，水冷设备宜在无水情况下进行，绝缘电阻值不宜小于1MΩ。保护功能可采用故障模拟方式检验，出厂已整定者现场仅作核对性检查。无并联电力半导体器件时可免做电流均衡度试验。

工程交接验收

交接验收须检查柜体漆层、防潮防凝露设施、柜底封堵、母线线缆连接、冷却系统无渗漏凝露、接地及安全警示标识、设备操作联动试验等项。须移交产品说明书、试验报告、合格证件、施工图纸及设计变更文件、备品备件清单、安装记录、质量验收记录和调整试验记录。
