《输变电工程三维地质建模技术导则》DL/T 5881-2024（报批稿）

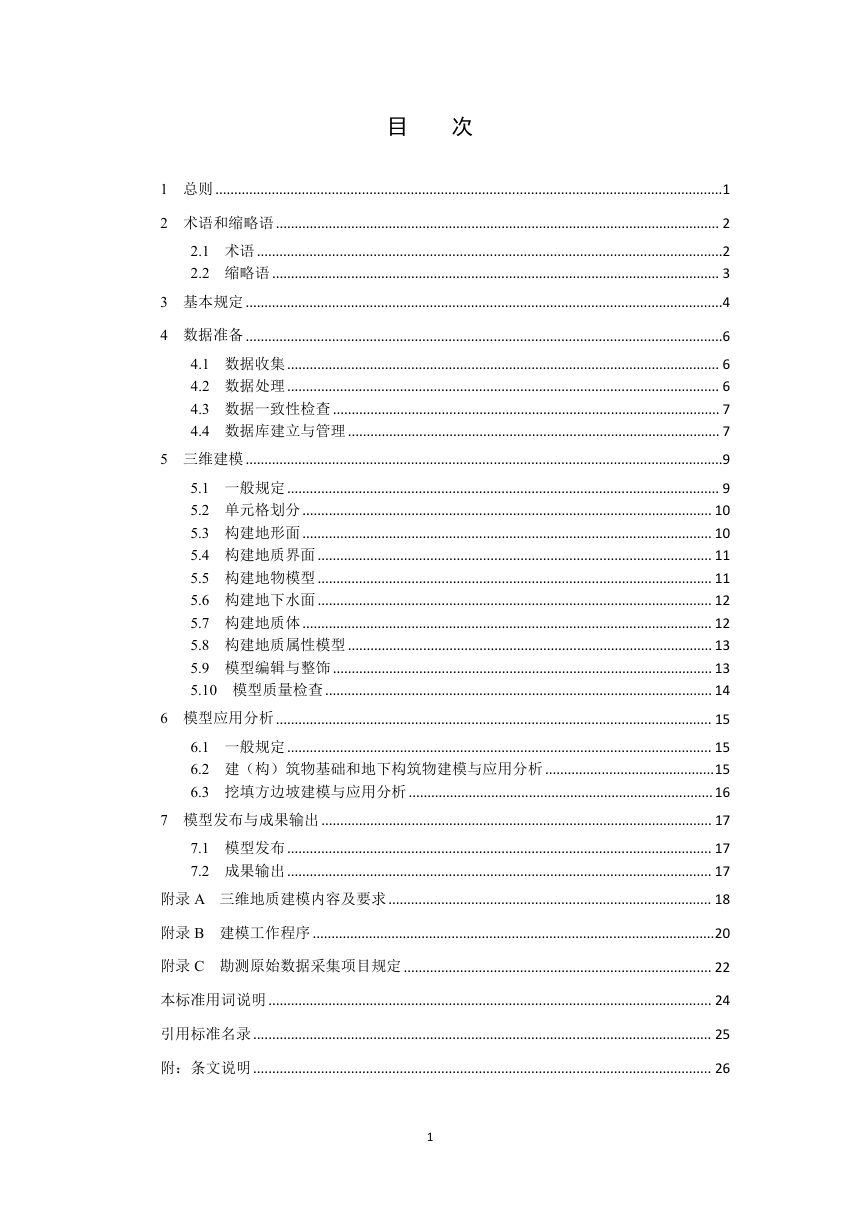

DL/T 5881-2024 面向输变电工程三维地质建模的全流程技术规范，解决地质模型“怎么建、怎么用、怎么出”的标准化问题。标准按“数据准备—三维建模—模型应用分析—模型发布与成果输出”的主线组织，适用于变电站（换流站）场区、架空输电线路塔位、地下电缆工程等场景，核心抓手是统一数据口径、建模方法与质量检查要求。

建模范围与约束框架

三维地质模型分为地质几何模型与地质属性模型两类，建模对象涵盖地质体（地层岩性、构造、地下水、孔洞）、地表要素（地形、建（构）筑物、水体）及地下设施。标准要求建模前编制工作纲要，确定平面与竖向范围——竖向宜取勘探孔最大深度，平面范围按工程类别分别对应场地勘察范围、塔位场地或电缆线路勘察范围。坐标系统采用 2000 国家大地坐标系与 1985 国家高程基准，模型命名须具备唯一性与可扩充性。

数据准备与数据库管理

数据源分基础数据、勘测数据与设计数据三类。勘测原始数据须经粗差剔除、分层合并与全局层序统一定义，二维图件（柱状图、剖面图、等值线图等）须矢量化并校正至统一坐标系；地层分层须兼顾工程分层与建模分层，不同勘测阶段数据混合建模时须统一分层原则。地质数据库采用关系型数据库，支持本地部署、宜支持云端，应具备地层层序检查、模型空间拓扑关系存储、出图模板定制等专业功能，并对增删改操作留痕。

建模操作与质量检查

建模步骤涵盖单元格划分、地形面、地质界面、地物模型、地下水面、地质体及地质属性模型的构建，支持地层建模与岩性建模两种方式，并以精确约束和模糊约束控制模型与已知数据的吻合程度。模型完成后须进行质量检查，判断是否与已有资料及地质认识一致，合格后清除编辑过程数据、统一配色并进行轻量化处理；后期可依据新勘测数据局部重构模型，重构困难时整体重建。

模型应用与发布

应用分析聚焦建（构）筑物基础和地下构筑物建模、挖填方边坡建模两类场景，将地质模型与岩土工程分析评价衔接。模型发布与成果输出部分对输出格式、精度及归档内容作出规定，保证模型成果可直接服务于输变电工程设计与施工阶段。
